Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

ADVERTENCIA:

Utilice guantes de protección. Las áreas afiladas de las piezas podrían herir sus manos.

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DE LA CALEFACCIÓN DEL RESPALDO DEL ASIENTO DELANTERO

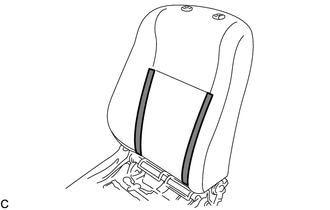

(a) Instale el conjunto de la calefacción del respaldo del asiento delantero en la funda del respaldo del asiento delantero de tipo individual con 10 pasadores de marcado nuevos.

2. INSTALE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

Haga clic aquí

3. INSTALE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA

(a) Coloque provisionalmente la funda del respaldo del asiento delantero individual con almohadilla.

(b) Enganche todas las garras para instalar los 2 soportes de los reposacabezas del asiento delantero.

(c) Coloque los 2 ganchos.

ADVERTENCIA:

  • Para vehículos con un conjunto del airbag del asiento delantero, la funda del respaldo del asiento delantero individual debe quedar bien colocada. De lo contrario, el conjunto del airbag del asiento delantero podría no desplegarse correctamente.
  • Asegúrese de que la correa no quede torcida después de enganchar los ganchos.
  • Enganche los ganchos firmemente.

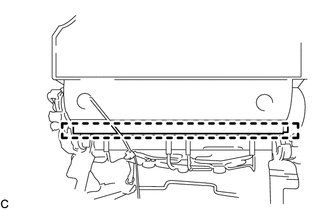

(d) Vuelva a girar la funda del respaldo del asiento delantero individual a su posición original.

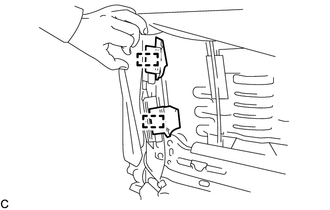

(e) Acople los 2 fijadores.

Fijador

(f) Enganche el soporte.

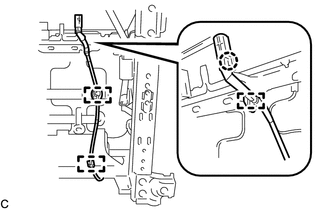

(g) Para el lado del conductor:

(1) Enganche la garra para instalar el mazo de cables del conjunto del airbag del asiento delantero.

(2) Enganche las 3 abrazaderas.

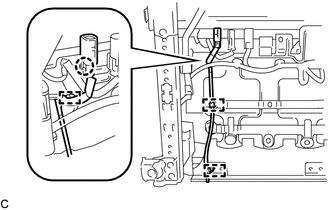

(h) Para el lado del pasajero delantero:

(1) Enganche la garra para instalar el mazo de cables del conjunto del airbag del asiento delantero.

(2) Enganche las 3 abrazaderas.

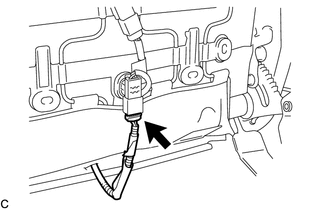

(i) Conecte el conector.

4. INSTALE EL PROTECTOR DEL COJÍN DEL ASIENTO DELANTERO

Haga clic aquí

5. INSTALE LA MANILLA DEL DISPOSITIVO DE AJUSTE VERTICAL (para el lado del conductor)

Haga clic aquí

6. INSTALE LA MANILLA DE LIBERACIÓN DEL DISPOSITIVO DE AJUSTE DE RECLINADO

Haga clic aquí

7. INSTALE EL PROTECTOR INTERIOR DEL COJÍN DEL ASIENTO DELANTERO

Haga clic aquí

8. CONECTE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO INDIVIDUAL

Haga clic aquí

9. INSTALE EL CONJUNTO DEL ASIENTO DELANTERO

Haga clic aquí

    InspecciÓn

    CalefacciÓn Del Respaldo De Los Asientos Delanteros (fabricados Por Tmmc Con Asientos Eléctricos)
