Toyota Corolla Manual de Taller: Oscilador De La Llave ElÉctrica (para El Compartimiento De Equipajes)

Toyota Corolla Manual de Taller / Interior del vehículo / Sistema Antirrobo / Acceso Sin Llave / Oscilador De La Llave ElÉctrica (para El Compartimiento De Equipajes)

Componentes

COMPONENTES

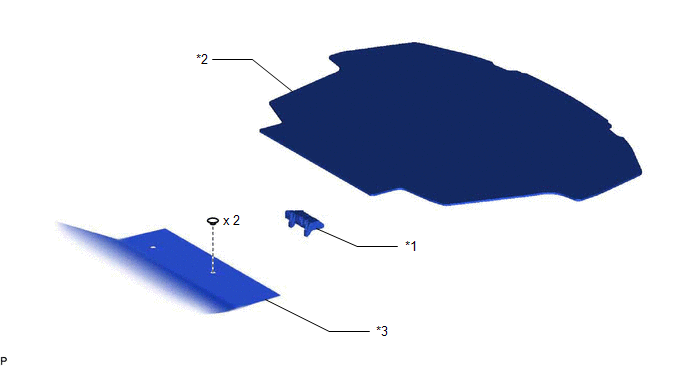

ILUSTRACIÓN

*1

CONJUNTO DE LA ANTENA INTERIOR DE LA LLAVE ELÉCTRICA N° 3

*2

CUBIERTA DE LA RUEDA DE REPUESTO

*3

FUNDA DEL RESPALDO DEL ASIENTO TRASERO DERECHO DE TIPO INDIVIDUAL

-

-

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA LA CUBIERTA DE LA RUEDA DE REPUESTO

Haga clic aquí .

2. EXTRAIGA EL CONJUNTO DE LA ANTENA INTERIOR DE LA LLAVE ELÉCTRICA N° 3

(a) Recline hacia adelante el conjunto del respaldo del asiento trasero derecho.

(b) Quite los 2 clips.

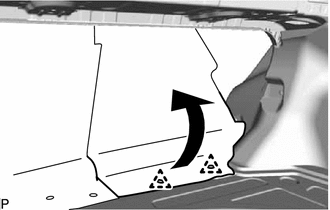

(c) Gire hacia atrás la funda del respaldo del asiento trasero derecho de tipo individual como se muestra en la ilustración.

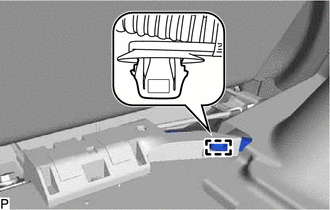

(d) Desenganche la abrazadera.

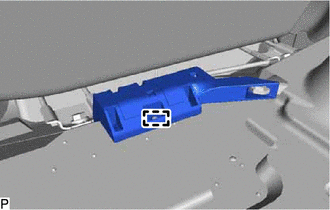

(e) Desenganche la abrazadera.

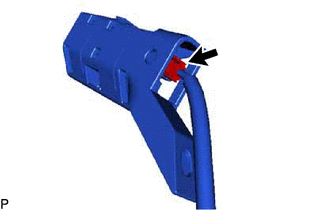

(f) Desconecte el conector para extraer el conjunto de la antena interior de la llave eléctrica n° 3.

AVISO:

Tenga cuidado al extraer el conjunto de la antena interior de la llave eléctrica n° 3. Si se cayera el conjunto de la antena interior de la llave eléctrica n° 3, sustitúyala por una nueva.

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DE LA ANTENA INTERIOR DE LA LLAVE ELÉCTRICA N° 3

(a) Conecte el conector y enganche la abrazadera.

(b) Enganche la abrazadera para instalar el conjunto de la antena interior de la llave eléctrica n° 3.

AVISO:

Tenga cuidado al instalar el conjunto de la antena interior de la llave eléctrica n° 3. Si se cayera el conjunto de la antena interior de la llave eléctrica n° 3, sustitúyala por una nueva.

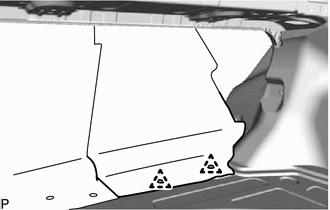

(c) Instale la funda del respaldo del asiento trasero derecho de tipo individual con los 2 clips.

2. INSTALE LA CUBIERTA DE LA RUEDA DE REPUESTO

Haga clic aquí .
