Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA LAS RUEDAS TRASERAS

2. EXTRAIGA EL SUBCONJUNTO DEL PANEL SUPERIOR DE LA CONSOLA (para freno de disco trasero)

Haga clic aquí

3. AFLOJE LA TUERCA DE AJUSTE DEL CABLE N° 1 (para el freno de disco trasero)

Haga clic aquí

4. DRENE EL LÍQUIDO DE FRENOS (para el freno de tambor trasero)

AVISO:

Si cae líquido de frenos sobre una superficie pintada, lávela inmediatamente.

5. EXTRAIGA EL REFUERZO INFERIOR IZQUIERDO DE LA SUSPENSIÓN TRASERA

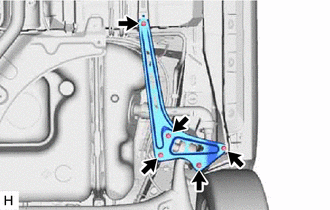

(a) Quite los 5 pernos y retire el refuerzo inferior izquierdo de la suspensión trasera.

6. EXTRAIGA EL REFUERZO INFERIOR DERECHO DE LA SUSPENSIÓN TRASERA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

7. SEPARE EL CABLE DEL SENSOR DE CONTROL DE DERRAPE IZQUIERDO

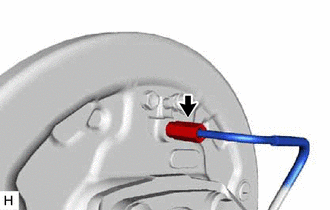

(a) Desconecte el conector del cable del sensor de control de derrape izquierdo.

Para el freno de tambor trasero: Haga clic aquí

Para el freno de disco trasero: Haga clic aquí

(b) Extraiga el perno.

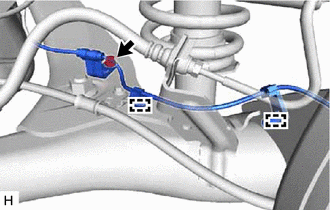

(c) Desenganche las 2 abrazaderas y separe el cable del sensor de control de derrape izquierdo.

8. SEPARE EL CABLE DEL SENSOR DE CONTROL DE DERRAPE DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

9. SEPARE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 3

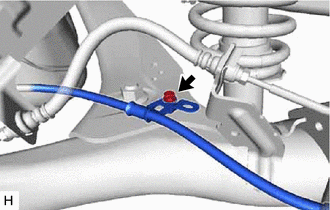

(a) Quite el perno y separe el conjunto del cable n° 3 del freno de estacionamiento.

10. SEPARE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 2

OBSERVACIÓN:

Lleve a cabo el mismo procedimiento para el conjunto del cable n° 3 del freno de estacionamiento.

11. EXTRAIGA EL SUBCONJUNTO DEL TAMBOR DEL FRENO TRASERO (para el freno de tambor trasero)

(a) Extraiga los 2 subconjuntos del tambor del freno trasero.

Haga clic aquí

12. EXTRAIGA EL PROTECTOR DE LA PALANCA DEL FRENO DE ESTACIONAMIENTO (para freno de disco trasero)

(a) Extraiga los 2 protectores de la palanca del freno de estacionamiento.

Haga clic aquí

13. SEPARE LA MANGUERA FLEXIBLE TRASERA IZQUIERDA (para el freno de disco trasero)

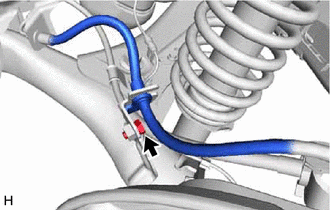

(a) Extraiga el perno y separe la manguera flexible trasera izquierda del conjunto de la viga del eje trasero.

14. SEPARE LA MANGUERA FLEXIBLE TRASERA DERECHA (para el freno de disco trasero)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

15. RETIRE EL CONJUNTO DE LA PINZA DEL FRENO DE DISCO TRASERO IZQUIERDO (para el freno de disco trasero)

(a) Separe el conjunto del cable del freno de estacionamiento n° 3.

Haga clic aquí

(b) Separe el conjunto izquierdo de la pinza del freno de disco trasero.

Haga clic aquí

16. SEPARE EL CONJUNTO DE LA PINZA DEL FRENO DE DISCO TRASERO DERECHO (para el freno de disco trasero)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

17. EXTRAIGA EL DISCO TRASERO (para el freno de disco trasero)

(a) Retire los 2 discos traseros.

Haga clic aquí

18. SEPARE LA MANGUERA FLEXIBLE TRASERA IZQUIERDA (para el freno de tambor trasero)

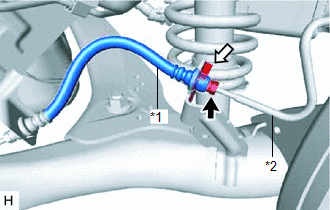

(a) Utilice una llave para tuercas de unión y separe la manguera flexible trasera izquierda del tubo del freno trasero n° 4 mientras sujeta la manguera flexible trasera izquierda con una llave.

AVISO:

  • No doble ni dañe el latiguillo del freno.
  • Evite que las partículas extrañas como suciedad o polvo entren al latiguillo del freno desde la pieza de conexión.

Clip

*1

Manguera flexible trasera izquierda

*2

Tubo del freno trasero n° 4

(b) Extraiga el clip y separe la manguera flexible trasera izquierda del conjunto de la viga del eje trasero.

19. SEPARE LA MANGUERA FLEXIBLE TRASERA DERECHA (para el freno de tambor trasero)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

20. EXTRAIGA EL TUBO DEL FRENO TRASERO N° 4 (para el freno de tambor trasero)

(a) Extraiga el tubo del freno trasero n° 4 con una llave para tuercas de unión.

AVISO:

  • No doble ni dañe el latiguillo del freno.
  • Evite que las partículas extrañas como suciedad o polvo entren al latiguillo del freno desde la pieza de conexión.

21. EXTRAIGA EL TUBO DEL FRENO TRASERO N° 3 (para el freno de tambor trasero)

OBSERVACIÓN:

Siga el mismo procedimiento con el tubo del freno trasero n° 4.

22. EXTRAIGA EL CONJUNTO DEL CUBO Y COJINETE IZQUIERDO DEL EJE TRASERO

Para el freno de tambor trasero: Haga clic aquí

Para el freno de disco trasero: Haga clic aquí

23. EXTRAIGA EL CONJUNTO DEL CUBO Y COJINETE DERECHO DEL EJE TRASERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

24. EXTRAIGA EL AMORTIGUADOR DE LA VIGA DEL EJE TRASERO

Haga clic aquí

25. EXTRAIGA LA BARRA ESTABILIZADORA TRASERA

Haga clic aquí

26. EXTRAIGA EL CONJUNTO DE LA VIGA DEL EJE TRASERO

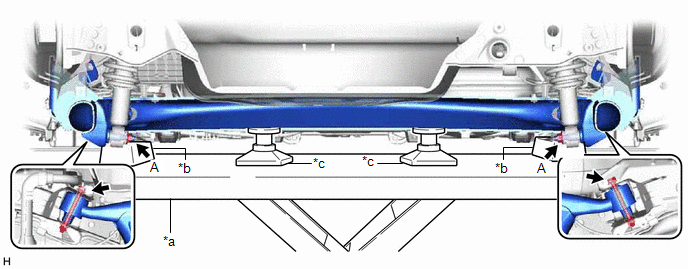

(a) Sujete el conjunto de la viga del eje trasero con un elevador de motores utilizando 2 tacos de madera y 2 acopladores o herramientas equivalentes como se muestra en la ilustración.

*a

Elevador del motor

*b

Taco de madera

*c

Elemento de fijación

-

-

ADVERTENCIA:

Asegúrese de sujetar el conjunto de la viga del eje trasero para evitar que se caiga.

(b) Extraiga las 2 tuercas (A) y el retén de la almohadilla del amortiguador trasero izquierdo y derecho, y extraiga el conjunto de la viga del eje trasero del amortiguador trasero con muelles espirales izquierdo y derecho.

(c) Extraiga los 2 pernos, las 2 tuercas y el conjunto de la viga del eje trasero.

AVISO:

Dado que las tuercas tienen sus propios topes, no las gire. Afloje los pernos procurando que la tuerca esté fijada.

27. EXTRAIGA EL CASQUILLO IZQUIERDO DEL SOPORTE DEL EJE TRASERO

(a) Si vuelve a utilizar el conjunto de la viga del eje trasero:

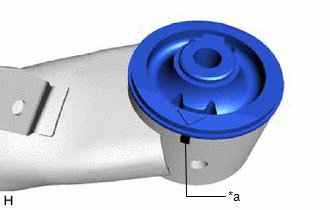

(1) Coloque una marca de correspondencia en el conjunto de la viga del eje trasero de forma que la marca quede alineada con la flecha del casquillo izquierdo del soporte del eje trasero.

*a

Marca de correspondencia

(b) Utilice un cincel y un martillo para doblar los 2 salientes del casquillo izquierdo del soporte del eje trasero.

AVISO:

No borre la marca de correspondencia en el conjunto de la viga del eje trasero al extraer el casquillo izquierdo del soporte del eje trasero.

*a

Parte doblada

*b

Girar

*c

Sujetar

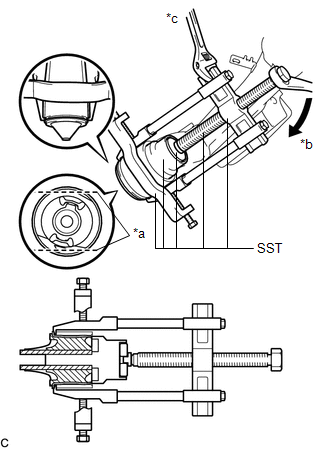

(c) Utilice la SST para extraer el casquillo izquierdo del soporte del eje trasero del conjunto de la viga del eje trasero.

SST: 09710-26011

09710-05061

SST: 09950-40011

09951-04020

09952-04010

09953-04030

09954-04020

09955-04051

09957-04010

09958-04011

SST: 09950-60010

09951-00530

AVISO:

Aplique grasa a las roscas y a la punta del perno central de la SST antes de usarla.

28. EXTRAIGA EL CASQUILLO DERECHO DEL SOPORTE DEL EJE TRASERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

    Componentes

    InstalaciÓn
