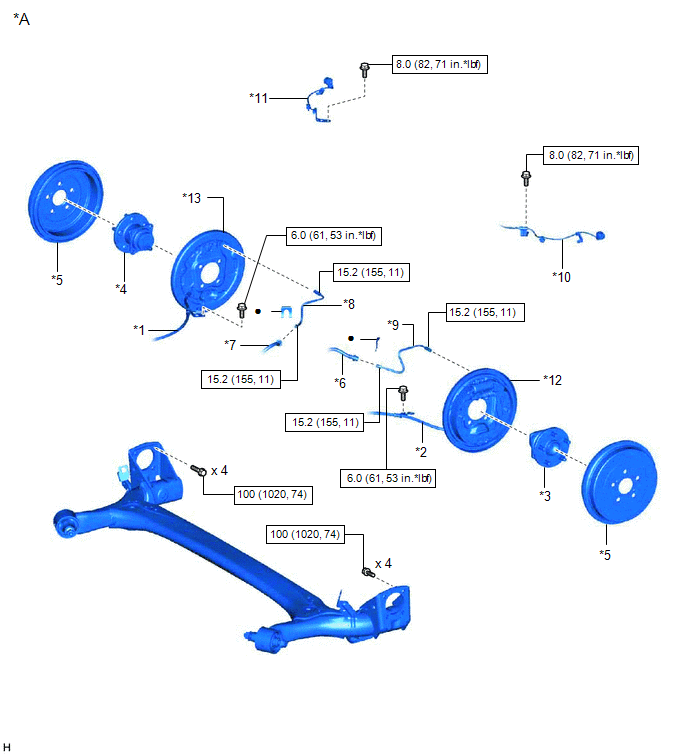

*A
|
Para el freno de tambor trasero
|
-
|
-
|
|
*1
|
CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 2
|
*2
|
CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 3
|
|
*3
|
CONJUNTO DEL CUBO Y COJINETE IZQUIERDO DEL EJE TRASERO
|
*4
|
CONJUNTO DEL CUBO Y COJINETE DERECHO DEL EJE TRASERO
|
|
*5
|
SUBCONJUNTO DEL TAMBOR DEL FRENO TRASERO
|
*6
|
MANGUERA FLEXIBLE TRASERA IZQUIERDA
|
|
*7
|
MANGUERA FLEXIBLE TRASERA DERECHA
|
*8
|
TUBO DEL FRENO TRASERO N° 3
|
|
*9
|
TUBO DEL FRENO TRASERO N° 4
|
*10
|
CABLE DEL SENSOR DE CONTROL DE DERRAPE IZQUIERDO
|
|
*11
|
CABLE DEL SENSOR DE CONTROL DE DERRAPE DERECHO
|
*12
|
SUBCONJUNTO IZQUIERDO DE LA PLACA DE APOYO DEL FRENO TRASERO
|
|
*13
|
SUBCONJUNTO DERECHO DE LA PLACA DE APOYO DEL FRENO TRASERO
|
-
|
-
|
 |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado
|
●
|
Pieza no reutilizable
|
|

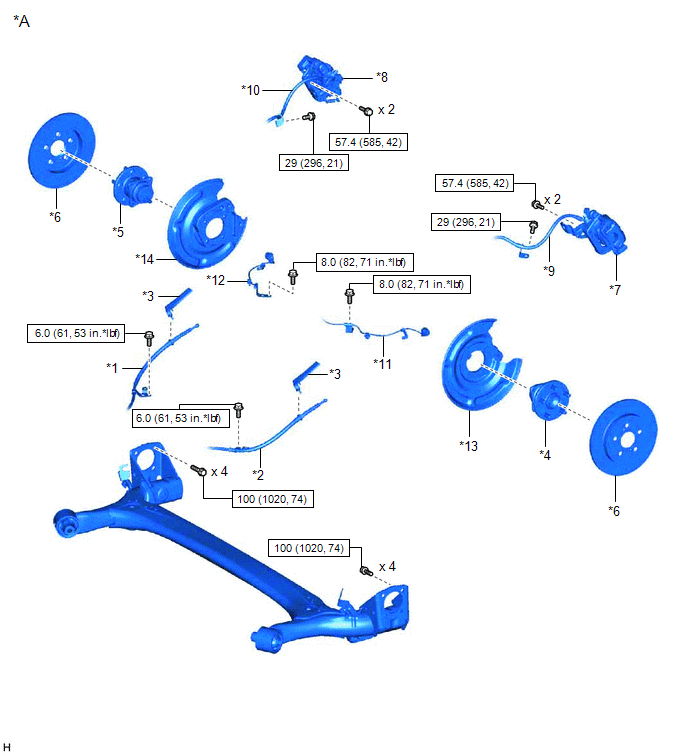

*A
|
Para el freno de disco trasero
|
-
|
-
|
|
*1
|
CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 2
|
*2
|
CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 3
|
|
*3
|
PROTECTOR DE LA PALANCA DEL FRENO DE ESTACIONAMIENTO
|
*4
|
CONJUNTO DEL CUBO Y COJINETE IZQUIERDO DEL EJE TRASERO
|
|
*5
|
CONJUNTO DEL CUBO Y COJINETE DERECHO DEL EJE TRASERO
|
*6
|
DISCO TRASERO
|
|
*7
|
CONJUNTO DE LA PINZA DEL FRENO DE DISCO TRASERO IZQUIERDO
|
*8
|
CONJUNTO DE LA PINZA DEL FRENO DE DISCO TRASERO DERECHO
|
|
*9
|
MANGUERA FLEXIBLE TRASERA IZQUIERDA
|
*10
|
MANGUERA FLEXIBLE TRASERA DERECHA
|
|
*11
|
CABLE DEL SENSOR DE CONTROL DE DERRAPE IZQUIERDO
|
*12
|
CABLE DEL SENSOR DE CONTROL DE DERRAPE DERECHO
|
|
*13
|
SUBCONJUNTO DE LA CUBIERTA ANTIPOLVO DEL FRENO DE DISCO TRASERO IZQUIERDO
|
*14
|
SUBCONJUNTO DE LA CUBIERTA ANTIPOLVO DEL FRENO DE DISCO TRASERO DERECHO
|
|
|
N*m (kgf*cm, lbf*pi.): Par de apriete especificado
|
-
|
-
|
|

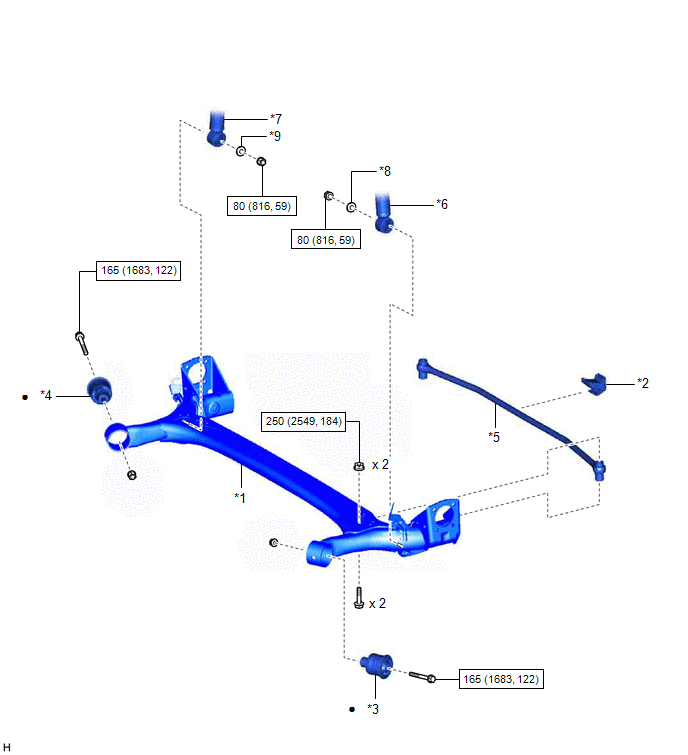

*1
|
CONJUNTO DE LA VIGA DEL EJE TRASERO
|
*2
|
AMORTIGUADOR DE LA VIGA DEL EJE TRASERO
|
|
*3
|
CASQUILLO IZQUIERDO DEL SOPORTE DEL EJE TRASERO
|
*4
|
CASQUILLO DERECHO DEL SOPORTE DEL EJE TRASERO
|
|
*5
|
BARRA ESTABILIZADORA TRASERA
|
*6
|
CONJUNTO DEL AMORTIGUADOR TRASERO IZQUIERDO
|
|
*7
|
CONJUNTO DEL AMORTIGUADOR TRASERO DERECHO
|
*8
|
RETÉN DE LA ALMOHADILLA DEL AMORTIGUADOR TRASERO IZQUIERDO
|
|
*9
|
RETÉN DE LA ALMOHADILLA DEL AMORTIGUADOR TRASERO DERECHO
|
-
|
-
|
|
|
N*m (kgf*cm, lbf*pi.): Par de apriete especificado
|
●
|
Pieza no reutilizable
|
