Toyota Corolla Manual de Taller: Circuito del indicador de advertencia de presión de los neumáticos

DESCRIPCIÓN

Si la ECU y el receptor de advertencia de la presión de los neumáticos detectan algún problema, parpadea el indicador de advertencia de la presión de los neumáticos durante 1 minuto y, a continuación, se ilumina y la supervisión de la presión de los neumáticos se desactiva al mismo tiempo. En este momento, la ECU almacena un DTC en la memoria.

Al conectar los terminales TC y CG del DLC3, el indicador de advertencia de la presión de los neumáticos parpadea para emitir un DTC.

La ECU y el receptor de advertencia de presión de los neumáticos envía la señal de solicitud de iluminación del indicador de advertencia de presión a la ECU principal de la carrocería (ECU de la carrocería de la red múltiplex) a través de un línea directa. La ECU principal de la carrocería (ECU de la carrocería de la red múltiplex) envía la señal al conjunto del juego de instrumentos a través de la comunicación CAN.

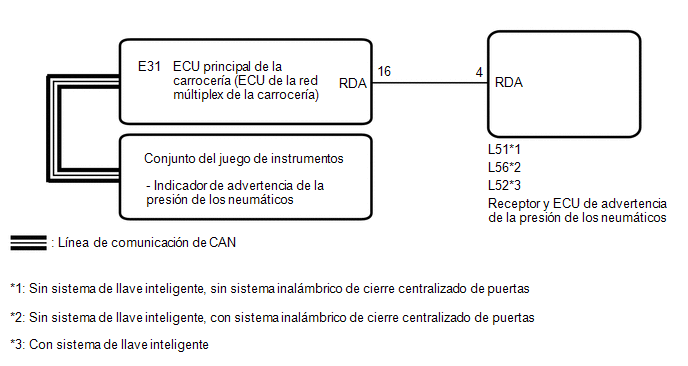

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Cuando sustituya el receptor y la ECU de advertencia de la presión de los neumáticos, utilice el Techstream para leer los ID del transmisor memorizados en la ECU antigua y anótelos antes de retirarla.
  • Es necesario llevar a cabo la inicialización después del registro de los ID del transmisor en el receptor y la ECU de advertencia de la presión de los neumáticos si se ha sustituido la ECU.

PROCEDIMIENTO

1.

COMPRUEBE LOS DTC (SISTEMA DE COMUNICACIONES CAN)

(a) Compruebe si se emite algún DTC del sistema de comunicación CAN.

Con ECU de pasarela central: Haga clic aquí

Sin ECU de pasarela central: Haga clic aquí

Resultado:

Resultado

Vaya a

No se emite ningún DTC.

A

Se emiten códigos DTC.

B

B

VAYA AL SISTEMA DE COMUNICACIONES CAN

A

2.

COMPRUEBE SI SE EMITE EL DTC B1247

(a) Borre los DTC.

Haga clic aquí

Chassis > Tire Pressure Monitor > Clear DTCs

(b) Apague el interruptor de encendido.

(c) Coloque el interruptor de encendido en posición ON.

(d) Compruebe si se emiten DTC.

Haga clic aquí

Chassis > Tire Pressure Monitor > Trouble Codes

OK:

No se emite el DTC B1247.

MAL

VAYA AL DTC (B1247)

OK

3.

COMPROBACIÓN DEL FUNCIONAMIENTO DEL INDICADOR DE ADVERTENCIA DE LA PRESIÓN DE LOS NEUMÁTICOS (PRUEBA ACTIVA)

(a) Apague el interruptor de encendido.

(b) Conecte el Techstream al DLC3.

(c) Coloque el interruptor de encendido en posición ON.

(d) Encienda el Techstream.

(e) Acceda a los siguientes menús: Body Electrical / Combination Meter / Active Test.

(f) Compruebe el estado del indicador de advertencia de presión de los neumáticos utilizando el Techstream.

Body Electrical > Combination Meter > Active Test

Pantalla del tester

Elemento de medición

Margen de control

Nota de diagnóstico

Indicat. Tire Pressure Warning System

Indicador de advertencia de la presión de los neumáticos

Apagado o encendido

Asegúrese de que el vehículo está detenido con el motor a ralentí.

Body Electrical > Combination Meter > Active Test

Pantalla del tester

Indicat. Tire Pressure Warning System

OK:

El indicador de advertencia de la presión de los neumáticos se enciende y se apaga según el funcionamiento del Techstream.

OK

SUSTITUYA LA ECU Y EL RECEPTOR DE ADVERTENCIA DE LA PRESIÓN DE LOS NEUMÁTICOS

MAL

VAYA AL SISTEMA DE MEDIDORES/INDICADORES
