DESCRIPCIÓN
El circuito IG es la fuente de alimentación de la ECU y el receptor de advertencia
de la presión de los neumáticos.

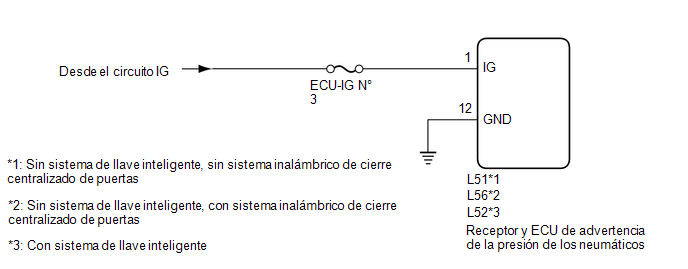

DIAGRAMA DE CONEXIONES
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
- Cuando sustituya el receptor y la ECU de advertencia de la presión de los
neumáticos, utilice el Techstream para leer los ID del transmisor memorizados
en la ECU antigua y anótelos antes de retirarla.
- Es necesario llevar a cabo la inicialización
 después del registro
de los ID del transmisor en el receptor y la
ECU de advertencia de la presión de los neumáticos si se ha sustituido la ECU.
OBSERVACIÓN:
Inspeccione los fusibles para los circuitos relacionados con este sistema antes
de realizar el siguiente procedimiento.
PROCEDIMIENTO
|
1.
|
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (ECU - BATERÍA Y MASA DE
LA CARROCERÍA)
|
|
(a) Desconecte el conector L51, L52 o L56 del receptor y la ECU de advertencia
de la presión de los neumáticos.
|
 |
|
*A
|
Sin sistema de llave inteligente, sin sistema inalámbrico
de cierre centralizado de puertas
|
|
*B
|
Sin sistema de llave inteligente, con sistema inalámbrico
de cierre centralizado de puertas
|
|
*C
|
Con sistema de llave inteligente
|
|

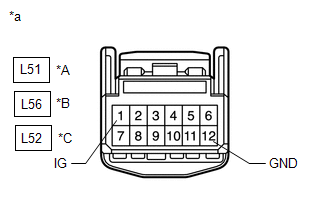

*a
|
Vista frontal del conector del mazo de cables
(al receptor y la ECU de advertencia de la presión de
los neumáticos)
|
|
|
(b) Mida la tensión según los valores de la siguiente tabla.
Tensión estándar:
Sin sistema de llave inteligente, sin sistema inalámbrico de cierre centralizado
de puertas
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
L51-1 (IG) - Masa de la carrocería
|
Interruptor de encendido en posición ON
|
10 a 16 V
|
|
Interruptor de encendido desactivado
|
Inferior a 1 V
|
Sin sistema de llave inteligente, con sistema inalámbrico de cierre centralizado
de puertas
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
L56-1 (IG) - Masa de la carrocería
|
Interruptor de encendido en posición ON
|
10 a 16 V
|
|
Interruptor de encendido desactivado
|
Inferior a 1 V
|
Con sistema de llave inteligente
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
L52-1 (IG) - Masa de la carrocería
|
Interruptor de encendido en posición ON
|
10 a 16 V
|
|
Interruptor de encendido desactivado
|
Inferior a 1 V
|
(c) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Sin sistema de llave inteligente, sin sistema inalámbrico de cierre centralizado
de puertas
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
L51-12 (GND) - Masa de la carrocería
|
Siempre
|
Inferior a 1 Ω
|
Sin sistema de llave inteligente, con sistema inalámbrico de cierre centralizado
de puertas
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
L56-12 (GND) - Masa de la carrocería
|
Siempre
|
Inferior a 1 Ω
|
Con sistema de llave inteligente
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
L52-12 (GND) - Masa de la carrocería
|
Siempre
|
Inferior a 1 Ω
|
| OK |
 |
SUSTITUYA LA ECU Y EL RECEPTOR DE ADVERTENCIA DE LA PRESIÓN DE LOS NEUMÁTICOS
|
| MAL |
|
REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
|
|
