Toyota Corolla Manual de Taller: Circuito de los terminales TC y CG

DESCRIPCIÓN

Los DTC del sistema de advertencia de la presión de los neumáticos se pueden comprobar conectando los terminales 13 (TC) y 4 (CG) del DLC3. Los DTC se indican mediante parpadeos del indicador de advertencia de la presión de los neumáticos.

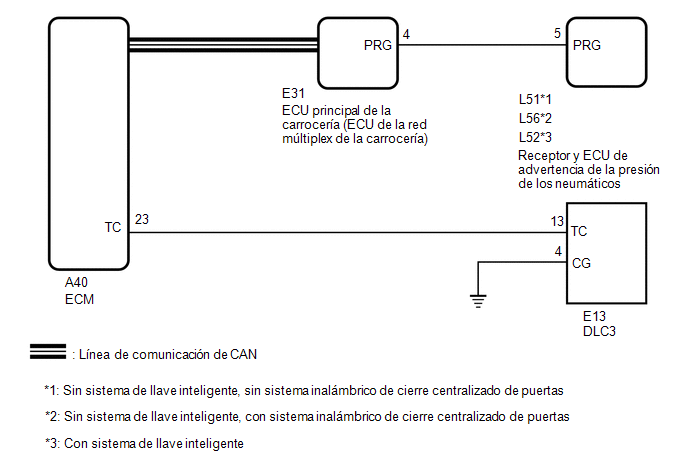

DIAGRAMA DE CONEXIONES

PROCEDIMIENTO

(a) Compruebe si se emiten DTC.

Con ECU de pasarela central: Haga clic aquí

Sin ECU de pasarela central: Haga clic aquí

Resultado:

B

VAYA AL SISTEMA DE COMUNICACIONES CAN

A

(a) Compruebe si se ha emitido el DTC C2179/79.

Haga clic aquí

Resultado:

B

VAYA AL DTC C2179/79

A

(a) Coloque el interruptor de encendido en posición ON.

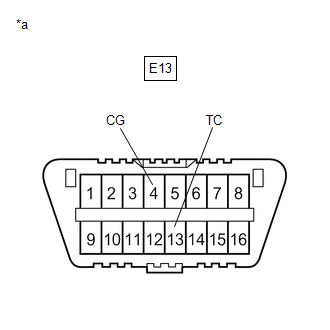

*a Vista frontal del DLC3:

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

MAL

IR AL PUNTO 5

OK

(a) Apague el interruptor de encendido.

*a Vista frontal del DLC3:

(b) Sustituya el ECM.

Para 2ZR-FAE: Haga clic aquí

Para 2ZR-FE: Haga clic aquí

(c) Utilice la SST para conectar los terminales TC y CG del DLC3.

SST: 09843-18040

(d) Compruebe que el indicador de advertencia de la presión de los neumáticos parpadea.

OK:

El indicador de advertencia de la presión de los neumáticos parpadea.

OBSERVACIÓN:

Si la localización de averías se ha realizado siguiendo las indicaciones de la tabla de síntomas de problemas, vuelva a consultar la tabla y continúe con el paso siguiente antes de sustituir la pieza.

Haga clic aquí

OK

FIN DE LA INSPECCIÓN

MAL

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

(a) Desconecte el conector A40 de ECM.

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

(a) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar: Conexión del tester Estado Valor especificado E13-4 (CG) - Masa de la carrocería Siempre Inferior a 1 Ω OBSERVACIÓN: Si la localización de averías se ha realizado siguiendo las indicaciones de la tabla de síntomas de problemas, vuelva a consultar la tabla y continúe con el paso siguiente antes de sustituir la pieza. Haga clic aquí

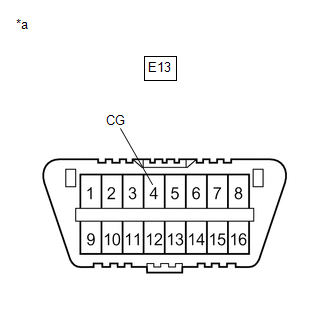

*a Vista frontal del DLC3:

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

(a) Sustituya el ECM. Para 2ZR-FAE: Haga clic aquí Para 2ZR-FE: Haga clic aquí

*a Vista frontal del DLC3:

(b) Utilice la SST para conectar los terminales TC y CG del DLC3.

SST: 09843-18040

(c) Compruebe que el indicador de advertencia de la presión de los neumáticos parpadea.

OK:

El indicador de advertencia de la presión de los neumáticos parpadea.

OBSERVACIÓN:

Si la localización de averías se ha realizado siguiendo las indicaciones de la tabla de síntomas de problemas, vuelva a consultar la tabla y continúe con el paso siguiente antes de sustituir la pieza.

Haga clic aquí

OK

FIN DE LA INSPECCIÓN

MAL

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS
