Toyota Corolla Manual de Taller: Componentes

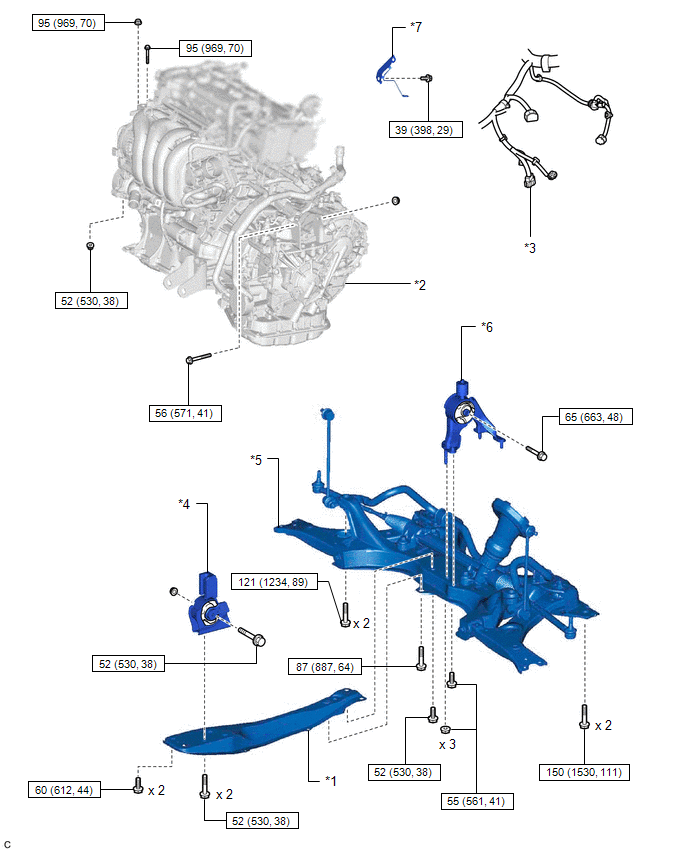

*1

SUBCONJUNTO DEL ELEMENTO DE MONTAJE CENTRAL DEL MOTOR

*2

CONJUNTO DEL MOTOR CON TRANSEJE

*3

CABLE DEL MOTOR

*4

AISLANTE DE MONTAJE DELANTERO DEL MOTOR

*5

SUBCONJUNTO DEL TRAVESAÑO DE LA SUSPENSIÓN DELANTERA

*6

AISLANTE DE MONTAJE TRASERO DEL MOTOR

*7

SOPORTE DE LA ABRAZADERA DEL MAZO DE CABLES

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

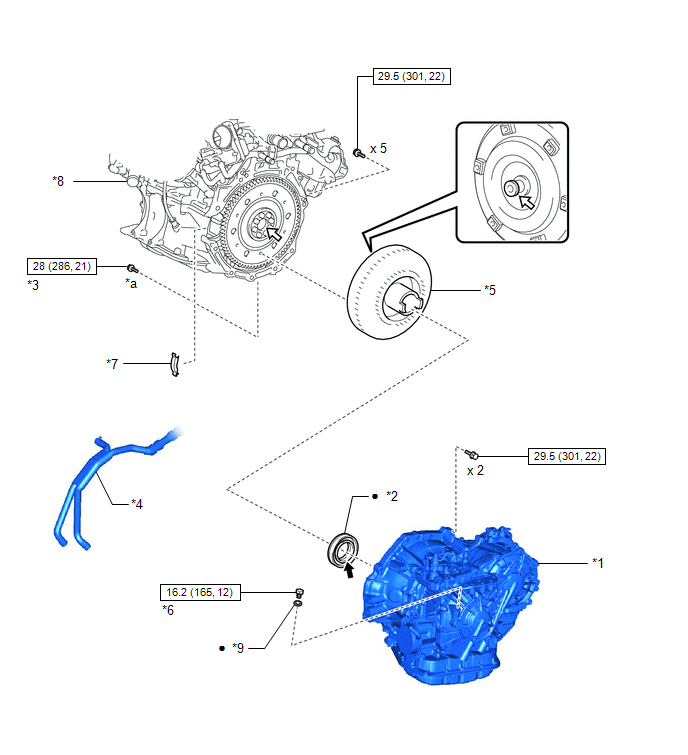

*1

CONJUNTO DEL TRANSEJE VARIABLE CONTINUO

*2

SELLO DE ACEITE DE TIPO T DE LA BOMBA DE ACEITE DE LA CVT

*3

PERNO DE FIJACIÓN DEL CONJUNTO DEL CONVERTIDOR DE PAR Y LA PLACA IMPULSORA

*4

CONJUNTO DE LA MANGUERA DE DERIVACIÓN DE AGUA

*5

CONJUNTO DE CONVERTIDOR DE PAR

*6

TAPÓN ROSCADO RECTO CON CABEZA

*7

CUBIERTA LATERAL DEL ALOJAMIENTO DEL VOLANTE

*8

CONJUNTO DEL MOTOR

*9

JUNTA

-

-

*a

NEGRO: x 1

PLATEADO: x 5

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

●

Pieza no reutilizable

Grasa multiusos

Grasa para ranuras de embrague

★

Pieza prerrecubierta

-

-

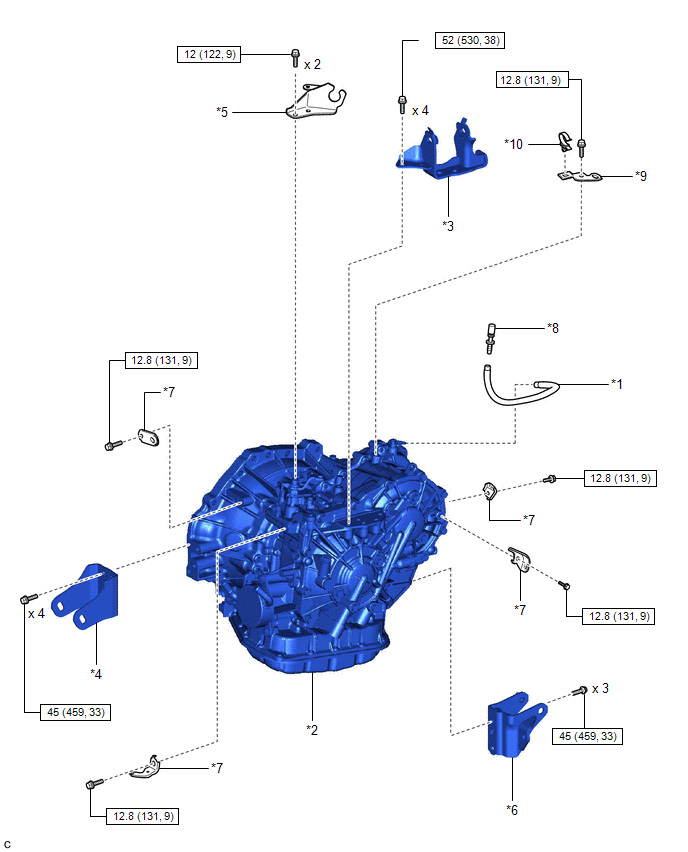

*1

MANGUERA DEL TAPÓN DEL RESPIRADERO

*2

CONJUNTO DEL TRANSEJE VARIABLE CONTINUO

*3

SOPORTE DE MONTAJE IZQUIERDO DEL MOTOR

*4

SOPORTE DE MONTAJE DELANTERO DEL MOTOR

*5

SOPORTE DEL CABLE DE CONTROL DE LA TRANSMISIÓN N° 1

*6

SOPORTE DE MONTAJE TRASERO DEL MOTOR

*7

SOPORTE DE LA ABRAZADERA DEL MAZO DE CABLES

*8

TAPÓN DEL RESPIRADERO N° 1 (CVT)

*9

SOPORTE DE LA ABRAZADERA DE LA MANGUERA DE DERIVACIÓN DE AGUA

*10

ABRAZADERA DE LA MANGUERA DE DERIVACIÓN DE AGUA

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

★

Pieza prerrecubierta
