Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. COLOQUE EL SOPORTE DEL CABLE DE CONTROL DE LA TRANSMISIÓN

OBSERVACIÓN:

Realice este procedimiento solo cuando sea necesaria la sustitución del soporte del cable de control de la transmisión.

(a) Instale el soporte del cable de control de la transmisión a la carrocería del vehículo con la tuerca.

Torque:

5.0 N·m {51 kgf·cm, 44 in·lbf}

2. INSTALE EL CONJUNTO DEL CABLE DE CONTROL DE LA TRANSMISIÓN

(a) Pase el cable de control de la transmisión hacia el interior del vehículo e instale el conjunto del cable de control de la transmisión en la carrocería con las 2 tuercas.

Torque:

5.0 N·m {51 kgf·cm, 44 in·lbf}

(b) Instale el conjunto del cable de control de la transmisión en el soporte del cable de control de la transmisión con la tuerca.

Torque:

5.0 N·m {51 kgf·cm, 44 in·lbf}

(c) Coloque el conjunto del cable de control de la transmisión en el soporte n° 1 de dicho cable con un clip nuevo.

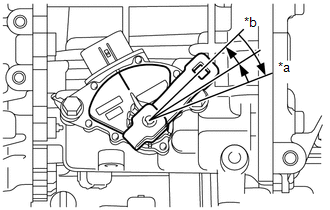

(d) Gire la palanca del eje de control en el sentido de las agujas del reloj hasta que alcance el tope y, a continuación, gírela en el sentido contrario de las agujas del reloj 2 muescas.

*a

Posición P

*b

Posición N

(e) Coloque el conjunto del cable de control de la transmisión en la palanca del eje de control con la tuerca.

Torque:

12 N·m {122 kgf·cm, 9 ft·lbf}

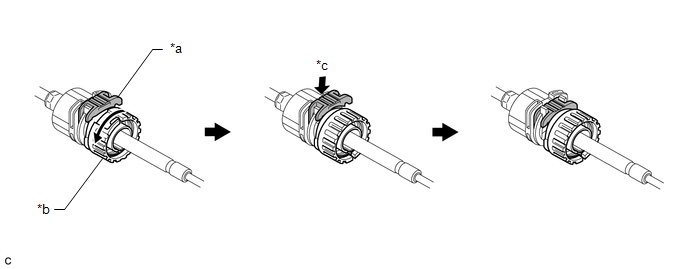

(f) Gire la tuerca del conjunto del cable de control de la transmisión 180° hacia la izquierda. Mientras sujeta la tuerca, presione el tope hasta que haga clic dos veces.

*a

Tope

*b

Tuerca

*c

Pulsar

-

-

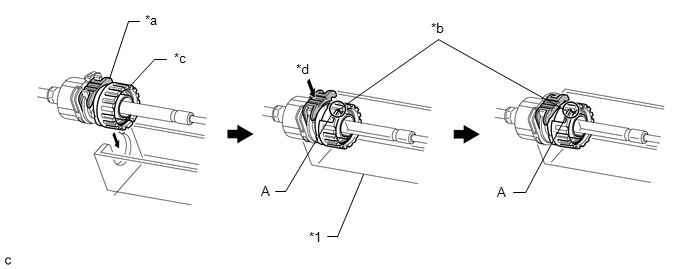

(g) Conecte el conjunto del cable de control de la transmisión en el conjunto de la palanca de cambios de la transmisión. Compruebe si el muelle está en la posición "A" y presione el tope.

*1

Conjunto de la palanca de cambios de la transmisión

-

-

*a

Tope

*b

Muelle

*c

Tuerca

*d

Pulsar

AVISO:

  • Si no puede introducir el tope presionando, gire levemente la tuerca en el sentido de las agujas del reloj y a continuación presione el tope.
  • Asegúrese de que el conjunto del cable de control de la transmisión está bien bloqueado.

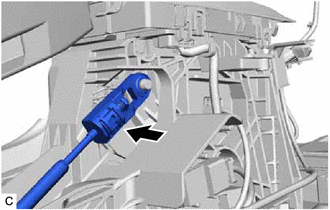

(h) Coloque el extremo del conjunto del cable de control de la transmisión al conjunto del cambio del piso de la transmisión.

AVISO:

  • Instale el extremo del conjunto del cable de control de la transmisión a lo largo de la base del pasador.
  • Instale el extremo del conjunto del cable de control de la transmisión de forma que se ajuste a la sección de bloqueo del lado del conductor.

3. AJUSTE LA POSICIÓN DE LA PALANCA DE CAMBIOS

Haga clic aquí

4. INSTALE EL AISLANTE TÉRMICO DEL PISO DELANTERO N° 1

(a) Coloque el aislante térmico del piso delantero n° 1 en la carrocería del vehículo con las 3 tuercas.

Torque:

5.5 N·m {56 kgf·cm, 49 in·lbf}

5. COLOQUE EL CONJUNTO DEL TUBO DE ESCAPE DELANTERO (TWC: Catalizador delantero y trasero) (para 2ZR-FE)

Haga clic aquí

6. COLOQUE EL CONJUNTO DEL TUBO DE ESCAPE DELANTERO (TWC: Catalizador delantero y trasero) (para 2ZR-FAE)

Haga clic aquí

7. INSTALE EL PISO DELANTERO BAJO REFUERZO TRASERO (para 2ZR-FE)

Haga clic aquí

8. INSTALE EL PISO DELANTERO BAJO REFUERZO TRASERO (para 2ZR-FAE)

Haga clic aquí

9. INSTALE LA CUBIERTA DELANTERA IZQUIERDA DEL PISO CENTRAL (para 2ZR-FE)

Haga clic aquí

10. INSTALE LA CUBIERTA DELANTERA IZQUIERDA DEL PISO CENTRAL (para 2ZR-FAE)

Haga clic aquí

11. INSTALE EL SOPORTE DE LA BATERÍA (para 2ZR-FE)

Haga clic aquí

12. INSTALE EL SOPORTE DE LA BATERÍA (para 2ZR-FAE)

Haga clic aquí

13. INSTALE LA BATERÍA (para 2ZR-FE)

Haga clic aquí

14. INSTALE LA BATERÍA (para 2ZR-FAE)

Haga clic aquí

15. INSTALE EL SUBCONJUNTO DE LA CAJA DEL DEPURADOR DE AIRE (para 2ZR-FE)

Haga clic aquí

16. INSTALE EL SUBCONJUNTO DE LA CAJA DEL DEPURADOR DE AIRE (para 2ZR-FAE)

Haga clic aquí

17. COLOQUE LA TAPA DEL DEPURADOR DE AIRE CON LA MANGUERA DEL DEPURADOR DE AIRE (para 2ZR-FE)

Haga clic aquí

18. COLOQUE LA TAPA DEL DEPURADOR DE AIRE CON LA MANGUERA DEL DEPURADOR DE AIRE (para 2ZR-FAE)

Haga clic aquí

19. INSTALE LA TAPA DE LA CULATA N° 2 (para 2ZR-FE)

Haga clic aquí

20. INSTALE LA TAPA DE LA CULATA N° 2 (para 2ZR-FAE)

Haga clic aquí

21. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA

(a) Conecte el cable al terminal negativo (-) de la batería.

Torque:

5.4 N·m {55 kgf·cm, 48 in·lbf}

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

22. INSTALE EL CONJUNTO DE LA CAJA DE LA CONSOLA TRASERA

Haga clic aquí

23. VERIFIQUE LA POSICIÓN DE LA PALANCA DE CAMBIOS

Haga clic aquí

24. COMPRUEBE SI HAY FUGAS DE GASES DE ESCAPE

    Ajuste

    Conjunto Del Transeje Variable Continuo (si No Se Utiliza El Puente De Soporte Del Motor)
