AJUSTE

PROCEDIMIENTO

1. AJUSTE LA POSICIÓN DE LA PALANCA DE CAMBIOS

(a) Accione el freno de estacionamiento y mueva la palanca de cambios a la posición N.

(b) Extraiga el conjunto de la caja de la consola trasera.

Haga clic aquí

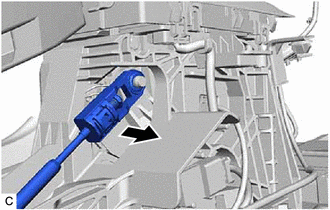

(c) Separe el extremo del conjunto del cable de control de la transmisión del conjunto del cambio del piso de la transmisión.

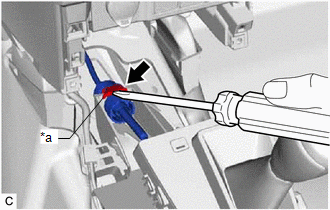

(d) Extraiga el tope del conjunto del cable de control de la transmisión con un destornillador.

AVISO:

No quite el tope. Si lo hace, colóquelo en su posición original.

*a

Tope

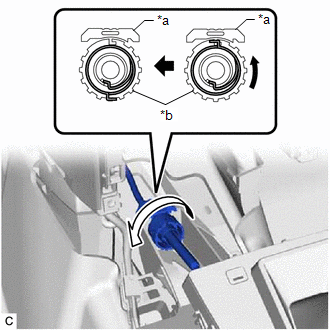

(e) Gire la tuerca aproximadamente 180° hacia la izquierda y manténgala en dicha posición. A continuación, separe el conjunto del cable de control de la transmisión del conjunto del cambio en el piso de la transmisión.

AVISO:

No gire demasiado la tuerca, ya que el muelle interior podría salirse e inutilizar el conjunto del cable de control de la transmisión.

*a

Tope

*b

Tuerca

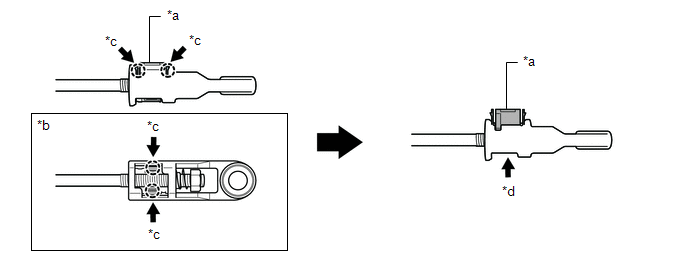

(f) Presione a la vez las 2 garras situadas en la parte superior de la pieza de bloqueo. Mientras sujeta las 2 garras al mismo tiempo, presione las 2 patillas de la parte inferior de la pieza de bloqueo la una hacia la otra y hacia arriba para extraer la pieza de bloqueo.

*a

Pieza de bloqueo

*b

Vista inferior

*c

Empujar

*d

Empuje hacia arriba

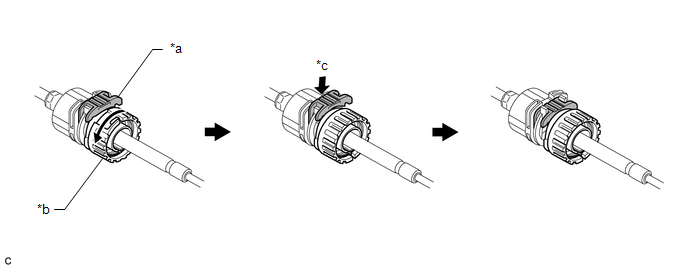

(g) Gire la tuerca del conjunto del cable de control de la transmisión 180° hacia la izquierda. Mientras sujeta la tuerca, presione el tope hasta que haga clic dos veces.

*a

Tope

*b

Tuerca

*c

Pulsar

-

-

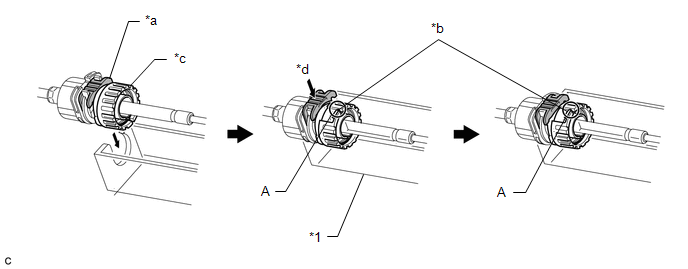

(h) Conecte el conjunto del cable de control de la transmisión en el conjunto de la palanca de cambios de la transmisión. Compruebe si el muelle está en la posición "A" y presione el tope.

*1

Conjunto de la palanca de cambios de la transmisión

-

-

*a

Tope

*b

Muelle

*c

Tuerca

*d

Pulsar

AVISO:

  • Si no puede introducir el tope presionando, gire levemente la tuerca en el sentido de las agujas del reloj y a continuación presione el tope.
  • Asegúrese de que el conjunto del cable de control de la transmisión está bien bloqueado.

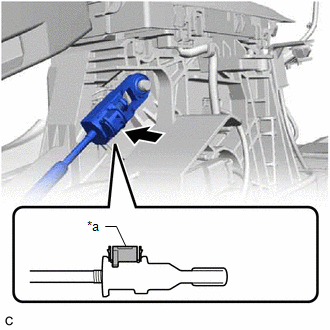

(i) Coloque el extremo del conjunto del cable de control de la transmisión al conjunto del cambio del piso de la transmisión.

AVISO:

  • Instale el extremo del conjunto del cable de control de la transmisión a lo largo de la base del pasador.
  • Instale el extremo del conjunto del cable de control de la transmisión de forma que se ajuste a la sección de bloqueo del lado del conductor.
  • Compruebe si la pieza de bloqueo se puede sacar.

*a

Pieza de bloqueo

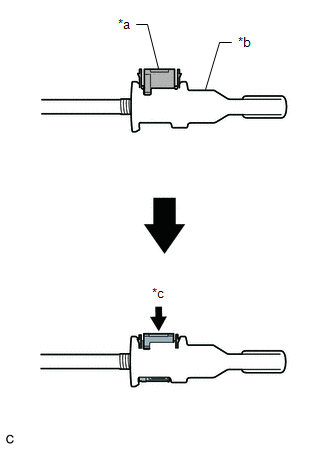

(j) Inserte la pieza de bloqueo en la caja del dispositivo de ajuste.

AVISO:

  • Compruebe si el conjunto del interruptor de posición de estacionamiento/punto muerto y la palanca de cambios están en punto muerto.
  • Empuje con firmeza la pieza de bloqueo hasta enganchar el bloqueo del dispositivo de deslizamiento.

*a

Pieza de bloqueo

*b

Caja del dispositivo de ajuste

*c

Pulsar

(k) Una vez ajustada la posición de la palanca de cambios, compruebe el funcionamiento de la palanca de cambios. Si hay algún problema, ajuste la posición otra vez.

(l) Instale el conjunto de la caja de la consola trasera.

Haga clic aquí

    ExtracciÓn

    InstalaciÓn
