Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DE LA CAJA DE LA CONSOLA TRASERA

Haga clic aquí

2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

3. EXTRAIGA LA TAPA DE LA CULATA N° 2 (para 2ZR-FE)

Haga clic aquí

4. EXTRAIGA LA TAPA DE LA CULATA N° 2 (para 2ZR-FAE)

Haga clic aquí

5. EXTRAIGA LA TAPA DEL DEPURADOR DE AIRE CON LA MANGUERA DEL DEPURADOR DE AIRE (para 2ZR-FE)

Haga clic aquí

6. EXTRAIGA LA TAPA DEL DEPURADOR DE AIRE CON LA MANGUERA DEL DEPURADOR DE AIRE (para 2ZR-FAE)

Haga clic aquí

7. EXTRAIGA EL SUBCONJUNTO DE LA CAJA DEL DEPURADOR DE AIRE (para 2ZR-FE)

Haga clic aquí

8. EXTRAIGA EL SUBCONJUNTO DE LA CAJA DEL DEPURADOR DE AIRE (para 2ZR-FAE)

Haga clic aquí

9. RETIRE LA BATERÍA (para 2ZR-FE)

Haga clic aquí

10. RETIRE LA BATERÍA (para 2ZR-FAE)

Haga clic aquí

11. EXTRAIGA EL SOPORTE DE LA BATERÍA (para 2ZR-FE)

Haga clic aquí

12. EXTRAIGA EL SOPORTE DE LA BATERÍA (para 2ZR-FAE)

Haga clic aquí

13. EXTRAIGA LA CUBIERTA DELANTERA IZQUIERDA DEL PISO CENTRAL (para 2ZR-FE)

Haga clic aquí

14. EXTRAIGA LA CUBIERTA DELANTERA IZQUIERDA DEL PISO CENTRAL (para 2ZR-FAE)

Haga clic aquí

15. EXTRAIGA EL PISO DELANTERO BAJO REFUERZO TRASERO (para 2ZR-FE)

Haga clic aquí

16. EXTRAIGA EL PISO DELANTERO BAJO REFUERZO TRASERO (para 2ZR-FAE)

Haga clic aquí

17. EXTRAIGA EL CONJUNTO DEL TUBO DE ESCAPE DELANTERO (TWC: Catalizador delantero y trasero) (para 2ZR-FE)

Haga clic aquí

18. EXTRAIGA EL CONJUNTO DEL TUBO DE ESCAPE DELANTERO (TWC: Catalizador delantero y trasero) (para 2ZR-FAE)

Haga clic aquí

19. EXTRAIGA EL AISLANTE TÉRMICO DEL PISO DELANTERO N° 1

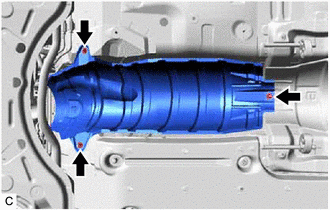

(a) Extraiga las 3 tuercas y el aislante térmico del piso delantero n° 1 de la carrocería del vehículo.

20. EXTRAIGA EL CONJUNTO DEL CABLE DE CONTROL DE LA TRANSMISIÓN

(a) Mueva la palanca de cambios hasta N.

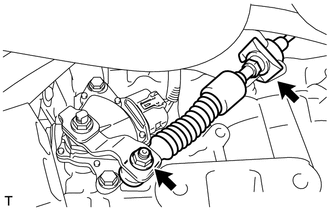

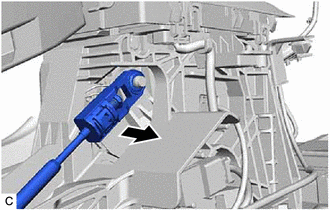

(b) Separe el extremo del conjunto del cable de control de la transmisión del conjunto del cambio del piso de la transmisión.

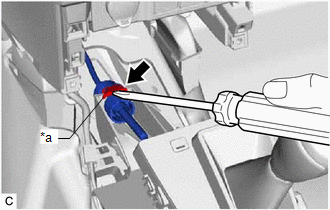

(c) Extraiga el tope del conjunto del cable de control de la transmisión con un destornillador. AVISO: No quite el tope. Si lo hace, colóquelo en su posición original.

*a Tope

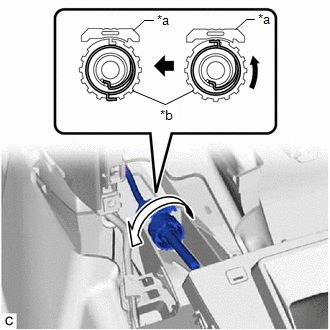

(d) Gire la tuerca aproximadamente 180° hacia la izquierda y manténgala en dicha posición. A continuación, separe el conjunto del cable de control de la transmisión del conjunto del cambio en el piso de la transmisión. AVISO: No gire demasiado la tuerca, ya que el muelle interior podría salirse e inutilizar el conjunto del cable de control de la transmisión.

*a Tope *b Tuerca

(e) Extraiga la tuerca y separe el conjunto del cable de control de la transmisión de la palanca de control de cambio.

(f) Extraiga el clip y separe el conjunto del cable de control de la transmisión del soporte n° 1 de dicho cable.

(g) Extraiga la tuerca y separe el conjunto del cable de control de la transmisión del soporte del cable de control de la transmisión.

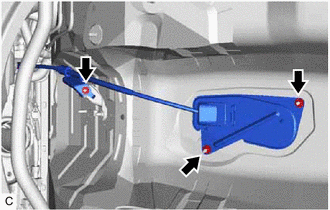

(h) Extraiga las 2 tuercas y, a continuación, extraiga el conjunto del cable de control de la transmisión desde el exterior del vehículo.

21. EXTRAIGA EL SOPORTE DEL CABLE DE CONTROL DE LA TRANSMISIÓN

OBSERVACIÓN:

Realice este procedimiento solo cuando sea necesaria la sustitución del soporte del cable de control de la transmisión.

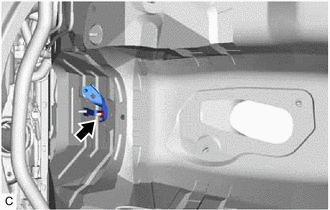

(a) Extraiga la tuerca y el soporte del cable de control de la transmisión de la carrocería del vehículo.
