Toyota Corolla Manual de Taller: Componentes

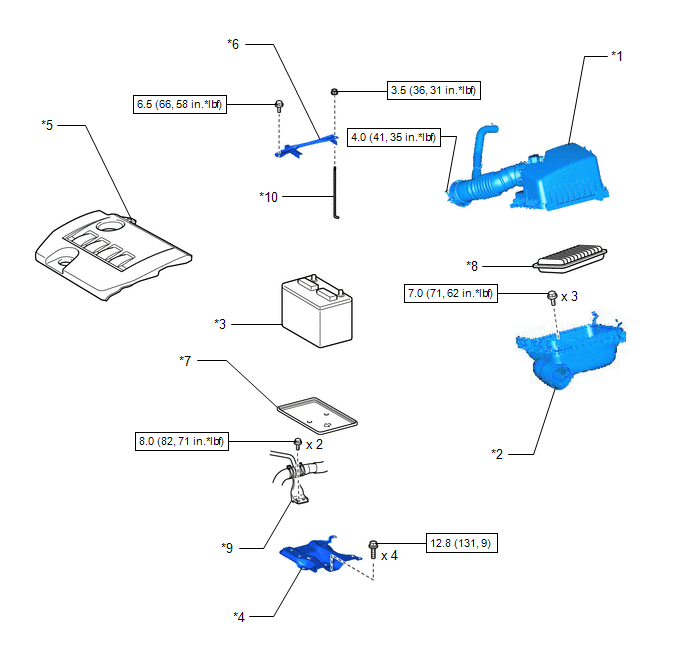

*1

TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA

*2

SUBCONJUNTO DE LA CAJA DEL DEPURADOR DE AIRE

*3

BATERÍA

*4

SOPORTE DE LA BATERÍA

*5

TAPA DE LA CULATA N° 2

*6

SUBCONJUNTO DE LA ABRAZADERA DE LA BATERÍA

*7

BANDEJA DE LA BATERÍA

*8

SUBCONJUNTO DEL ELEMENTO DEL FILTRO DEL DEPURADOR DE AIRE

*9

TUBO DEL RADIADOR

*10

PERNO DE LA ABRAZADERA DE LA BATERÍA

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

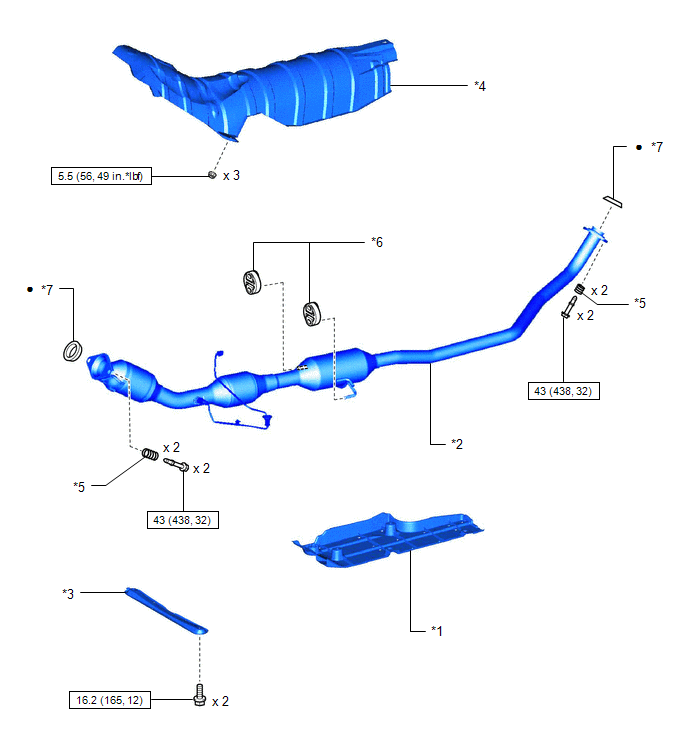

*1

CUBIERTA CENTRAL IZQUIERDA DEL PISO DELANTERO

*2

CONJUNTO DELANTERO DEL TUBO DE ESCAPE (TWC: Catalizador delantero y trasero)

*3

REFUERZO TRASERO INFERIOR DEL PISO DELANTERO

*4

AISLANTE TÉRMICO DEL PISO DELANTERO N° 1

*5

MUELLE DE COMPRESIÓN

*6

SOPORTE DEL TUBO DE ESCAPE

*7

JUNTA

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

●

Pieza no reutilizable

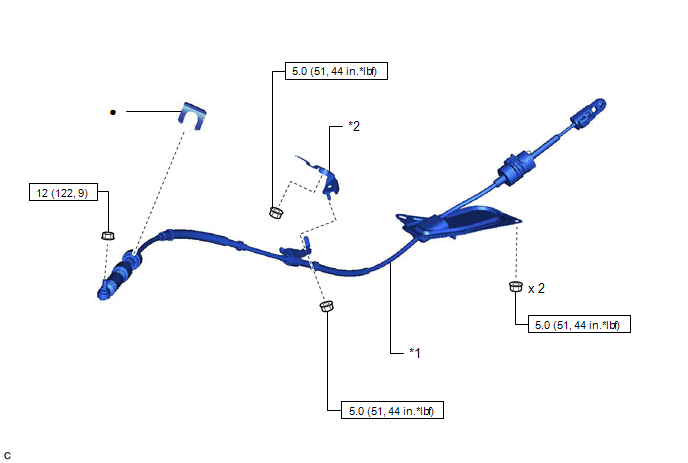

*1

CONJUNTO DEL CABLE DE CONTROL DE LA TRANSMISIÓN

*2

SOPORTE DEL CABLE DE CONTROL DE LA TRANSMISIÓN

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

●

Pieza no reutilizable
