Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

con control de seguridad de Toyota P:

AVISO:

Al sustituir el parabrisas de un vehículo equipado con una cámara de reconocimiento de avance, asegúrese de utilizar un pieza original de Toyota. Si se usa la pieza genuina diferente de Toyota, es posible que no se pueda instalar la cámara de reconocimiento de avance a causa de un soporte faltante. Además, sistema de control de la velocidad de crucero de radar dinámico, el sistema de cambio involuntario de carril, el sistema anticolisión, el sistema de la cámara de reconocimiento de avance o el sistema automático de luces de carretera pueden no funcionar correctamente debido a una diferencia en la transmisividad o el borde de cerámica negra.

PROCEDIMIENTO

1. COLOQUE EL TOPE DEL PARABRISAS N° 1 (para tipo de 2 piezas)

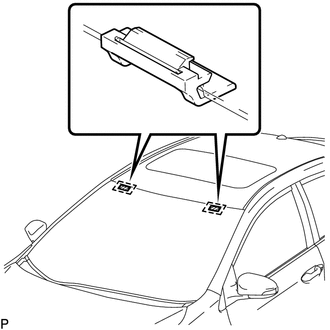

(a) Instale 2 topes del parabrisas n° 1 nuevos en la carrocería del vehículo, como se muestra en la ilustración.

AVISO:

Solo se suministra el modelo de 2 piezas de los topes del parabrisas como piezas de repuesto. Utilice los topes de 2 piezas como piezas de repuesto incluso aunque originalmente se hubieran instalado topes de 1 pieza.

2. COLOQUE EL TOPE DEL PARABRISAS N° 2 (para tipo de 2 piezas)

(a) Aplique imprimador G a la zona de aplicación de los 2 topes del parabrisas n° 2 nuevos con un cepillo o una esponja.

AVISO:

  • No aplique demasiado imprimador G.
  • Espere a que el imprimador G se seque durante 3 minutos o más.
  • Deseche el imprimador G sobrante.

OBSERVACIÓN:

Si se aplica imprimador G a una zona que no es la especificada por equivocación, elimínelo con un paño limpio antes de que se seque.

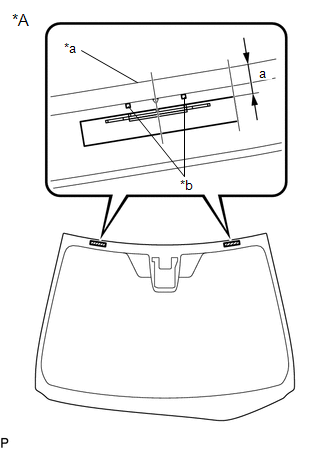

(b) Coloque los 2 topes nuevos del parabrisas n° 2 en el parabrisas, como se muestra en la ilustración.

Tamaño estándar:

Área

Dimensiones

a

13.7 a 14.7 mm (0.539 a 0.579 pulg.)

AVISO:

Solo se suministra el modelo de 2 piezas de los topes del parabrisas como piezas de repuesto. Utilice los topes de 2 piezas como piezas de repuesto incluso aunque originalmente se hubieran instalado topes de 1 pieza.

*A

Parte trasera

*a

Borde del cristal del parabrisas

*b

Muesca de cerámica

3. INSTALE LA JUNTA DE GOMA ADHESIVA DEL CRISTAL DE LA VENTANILLA

(a) Con ayuda de un cepillo o una esponja, recubra la zona de aplicación de la junta de goma adhesiva de la ventanilla nueva con imprimador G.

AVISO:

  • No aplique demasiado imprimador G.
  • Espere a que el imprimador G se seque durante 3 minutos o más.
  • Deseche el imprimador G sobrante.

OBSERVACIÓN:

Si se aplica imprimador G a una zona que no es la especificada por equivocación, elimínelo con un paño limpio antes de que se seque.

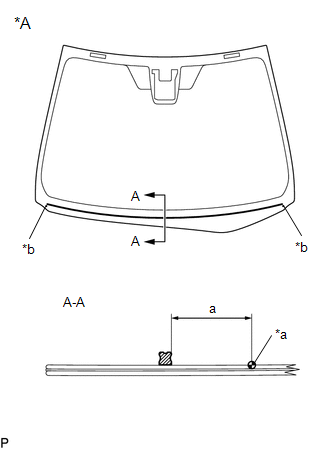

(b) Instale una junta nueva de goma adhesiva en el parabrisas, como se muestra en la ilustración.

Tamaño estándar:

Área

Dimensiones

a

33.0 mm (1.30 pulg.)

*A

Parte trasera

*a

Muesca de cerámica

*b

Muesca de cerámica para la alineación de corte de la junta

4. COLOQUE LA MOLDURA EXTERIOR DEL PARABRISAS

(a) Aplique imprimador G a la zona de aplicación de la moldura exterior nueva del parabrisas con un cepillo o una esponja.

AVISO:

  • No aplique demasiado imprimador G.
  • Espere a que el imprimador G se seque durante 3 minutos o más.
  • Deseche el imprimador G sobrante.

OBSERVACIÓN:

Si se aplica imprimador G a una zona que no es la especificada por equivocación, elimínelo con un paño limpio antes de que se seque.

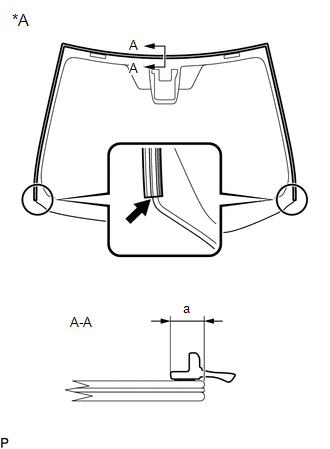

(b) Coloque la moldura exterior del parabrisas en el cristal del parabrisas, como se muestra en la ilustración.

*A

Parte trasera

Borde de la superficie curva

Tamaño estándar:

Área

Dimensiones

a

7.0 mm (0.276 pulg.)

5. COLOQUE EL SUBCONJUNTO DEL PARABRISAS

(a) Coloque el subconjunto del parabrisas.

(1) Coloque el subconjunto del parabrisas en la posición correcta mediante ventosas.

(2) Asegúrese de que toda la superficie de contacto del borde del subconjunto del parabrisas esté perfectamente nivelada.

(3) Alinee las marcas de correspondencia del subconjunto del cristal del parabrisas y la carrocería del vehículo.

AVISO:

Compruebe que los topes del parabrisas n° 1 y los topes del parabrisas n° 2 estén correctamente colocados en la carrocería del vehículo.

(4) Extraiga el subconjunto del parabrisas.

*a

Marca de correspondencia

(b) Aplique una capa de imprimador M a la superficie de instalación de la carrocería con una escobilla.

AVISO:

  • No aplique imprimador M al adhesivo.
  • No aplique demasiado imprimador M.
  • Espere a que el imprimador M se seque durante 3 minutos o más.
  • Deseche el imprimador M sobrante.

OBSERVACIÓN:

Si se aplica imprimador M a una zona que no es la especificada por equivocación, elimínelo con un paño limpio antes de que se seque.

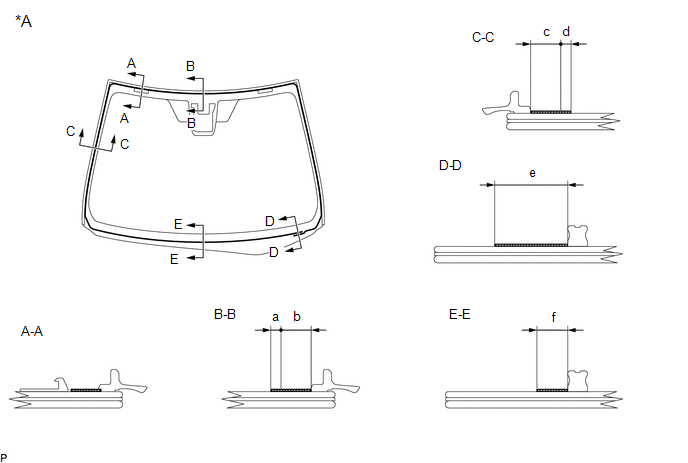

(c) Aplique imprimador G a la zona de aplicación de adhesivo con un brocha o una esponja.

*A

Parte trasera

-

-

Imprimador G

-

-

Tamaño estándar:

Área

Dimensiones

a

3.0 mm (0.118 pulg.) o más

b

8.0 mm (0.315 pulg.)

c

8.0 mm (0.315 pulg.)

d

3.0 mm (0.118 pulg.) o más

e

16.5 mm (0.650 pulg.)

f

8.0 mm (0.315 pulg.)

AVISO:

  • No aplique demasiado imprimador G.
  • Espere a que el imprimador G se seque durante 3 minutos o más.
  • Deseche el imprimador G sobrante.

OBSERVACIÓN:

Si se aplica imprimador G a una zona que no es la especificada por equivocación, elimínelo con un paño limpio antes de que se seque.

(d) Aplique adhesivo al cristal.

Adhesivo:

Adhesivo original para parabrisas de Toyota o equivalente

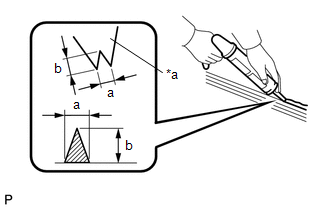

(1) Corte la punta de la boquilla del cartucho tal como se indica en la ilustración.

Tamaño estándar:

Área

Dimensiones

a

8.0 mm (0.315 pulg.) o más

b

12.0 mm (0.472 pulg.) o más

OBSERVACIÓN:

Tras cortar la punta, utilice todo el adhesivo dentro de los márgenes de tiempo descritos en la tabla siguiente.

Intervalo de tiempo de uso:

Temperatura

Intervalo de tiempo de uso

35°C (95°F)

15 minutos

20°C (68°F)

1 hora y 40 minutos

5°C (41°F)

8 horas

*a

Boquilla

(2) Cargue el cartucho en la pistola selladora.

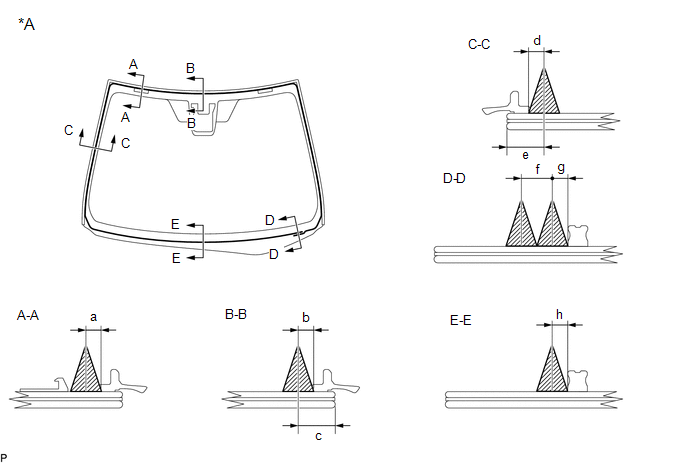

(3) Aplique adhesivo al subconjunto del parabrisas como se muestra en la ilustración.

*A

Parte trasera

-

-

Adhesivo

-

-

Tamaño estándar:

Área

Dimensiones

a

4.0 mm (0.157 pulg.) o más

b

4.0 mm (0.157 pulg.) o más

c

9.5 mm (0.374 pulg.)

d

4.0 mm (0.157 pulg.) o más

e

9.5 mm (0.374 pulg.)

f

8.0 mm (0.315 pulg.) o más

g

4.0 mm (0.157 pulg.) o más

h

4.0 mm (0.157 pulg.) o más

OBSERVACIÓN:

Aplique adhesivo a las muescas de cerámica.

(e) Coloque el subconjunto del parabrisas.

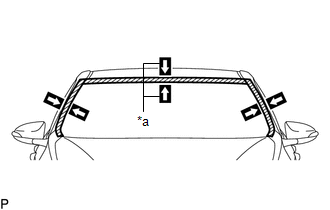

(1) Coloque el subconjunto del cristal del parabrisas con unas ventosas de forma que las marcas de referencia queden alineadas, y ejerza una suave presión en el borde del mismo.

AVISO:

  • Compruebe si los topes n° 1 y n° 2 del cristal del parabrisas están correctamente colocados en la carrocería del vehículo.
  • Compruebe la holgura entre la carrocería del vehículo y el subconjunto del parabrisas.

(2) Presione ligeramente la superficie frontal del subconjunto del cristal del parabrisas para que quede bien ajustada.

OBSERVACIÓN:

Ejerza una presión en el cristal de 98 N (10 kgf, 22.0 lbf.) o más.

(3) Retire los restos de adhesivo que sobresalgan con un raspador.

(4) Sostenga el subconjunto del parabrisas con cinta protectora hasta que el adhesivo aplicado se endurezca.

OBSERVACIÓN:

Siga las instrucciones que suministra el fabricante del adhesivo o en el manual de instrucciones correspondiente durante el período de tiempo mínimo que se debe esperar antes de conducir el vehículo.

*a

Marca de correspondencia

(f) Con sistema de dispositivo antihielo del parabrisas:

(1) Enganche las 2 abrazaderas.

(2) Conecte el conector del dispositivo antihielo.

6. COMPRUEBE SI HAY FUGAS Y REPARE

(a) Cuando el adhesivo se haya endurecido, aplique agua desde la parte exterior del vehículo. Compruebe que el agua no se filtra en el habitáculo.

(b) Si se filtra, espere a que se seque y vuelva a aplicar adhesivo.

(c) Quite la cinta aislante.

7. INSTALE EL CONJUNTO DEL FORRO DEL TECHO

Haga clic aquí

8. INSTALE EL CONJUNTO DEL ESPEJO RETROVISOR INTERIOR

Haga clic aquí

9. INSTALE LA CÁMARA DE RECONOCIMIENTO DE AVANCE (con control de seguridad de la posición P)

Haga clic aquí

10. INSTALE EL SUBCONJUNTO DE LA REJILLA DE VENTILACIÓN DE LA PARTE SUPERIOR DEL CUBRETABLEROS

Haga clic aquí

11. INSTALE EL PROTECTOR N° 2 DEL PANEL LATERAL DELANTERO IZQUIERDO

(a) Limpie la superficie de la carrocería.

(1) Retire la cinta doble de la carrocería.

(2) Elimine cualquier residuo de la cinta adhesiva con un limpiador.

(b) Instale un nuevo protector del panel del lado delantero izquierdo n° 2.

(1) Quite el papel protector del protector del panel del lado delantero izquierdo n° 2.

OBSERVACIÓN:

Cuando quite el papel protector, procure que la superficie adhesiva no se ensucie con partículas extrañas.

(2) Desenganche las 3 guías e instale el protector del panel del lado delantero izquierdo n° 2.

12. INSTALE EL PROTECTOR N° 2 DEL PANEL LATERAL DELANTERO DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

13. INSTALE EL SUBCONJUNTO DE VENTILACIÓN DEL CUBRETABLEROS IZQUIERDO

Haga clic aquí

14. INSTALE EL SUBCONJUNTO DE VENTILACIÓN DEL CUBRETABLEROS DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

15. INSTALE EL CONJUNTO DE BRAZO Y RASQUETA DEL LIMPIAPARABRISAS IZQUIERDO

Haga clic aquí

16. INSTALE EL CONJUNTO DE BRAZO Y RASQUETA DEL LIMPIAPARABRISAS DERECHO

Haga clic aquí

17. INSTALE EL TAPÓN DEL CABEZAL DEL BRAZO DEL LIMPIAPARABRISAS DELANTERO

Haga clic aquí
