Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

con control de seguridad de Toyota P:

AVISO:

Al sustituir el parabrisas de un vehículo equipado con una cámara de reconocimiento de avance, asegúrese de utilizar un pieza original de Toyota. Si se usa la pieza genuina diferente de Toyota, es posible que no se pueda instalar la cámara de reconocimiento de avance a causa de un soporte faltante. Además, sistema de control de la velocidad de crucero de radar dinámico, el sistema de cambio involuntario de carril, el sistema anticolisión, el sistema de la cámara de reconocimiento de avance o el sistema automático de luces de carretera pueden no funcionar correctamente debido a una diferencia en la transmisividad o el borde de cerámica negra.

PROCEDIMIENTO

1. EXTRAIGA EL TAPÓN DEL CABEZAL DEL BRAZO DEL LIMPIAPARABRISAS DELANTERO

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DE BRAZO Y RASQUETA DEL LIMPIAPARABRISAS IZQUIERDO

Haga clic aquí

3. EXTRAIGA EL CONJUNTO DE BRAZO Y RASQUETA DEL LIMPIAPARABRISAS DERECHO

Haga clic aquí

4. EXTRAIGA EL SUBCONJUNTO DE VENTILACIÓN DEL CUBRETABLEROS IZQUIERDO

Haga clic aquí

5. EXTRAIGA EL SUBCONJUNTO DE VENTILACIÓN DEL CUBRETABLEROS DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

6. EXTRAIGA EL PROTECTOR N° 2 DEL PANEL LATERAL DELANTERO IZQUIERDO

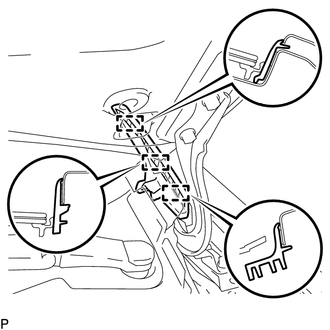

(a) Desenganche las 3 guías y retire la cinta adhesiva de doble cara para extraer el protector n° 2 del panel lateral delantero izquierdo.

Cinta adhesiva de doble cara

7. EXTRAIGA EL PROTECTOR DEL PANEL LATERAL N° 2 DELANTERO DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

8. EXTRAIGA EL SUBCONJUNTO DE LA REJILLA DE VENTILACIÓN DE LA PARTE SUPERIOR DEL CUBRETABLEROS

Haga clic aquí

9. EXTRAIGA LA CÁMARA DE RECONOCIMIENTO DE AVANCE (con control de seguridad de la posición P)

Haga clic aquí

10. EXTRAIGA EL CONJUNTO DEL ESPEJO RETROVISOR INTERIOR

Haga clic aquí

11. EXTRAIGA EL CONJUNTO DEL FORRO DEL TECHO

Haga clic aquí

12. EXTRAIGA EL SUBCONJUNTO DEL CRISTAL DEL PARABRISAS

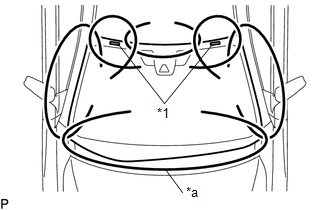

(a) Con sistema de dispositivo antihielo del parabrisas:

(1) Desconecte el conector del dispositivo antihielo.

(2) Desenganche las 2 abrazaderas.

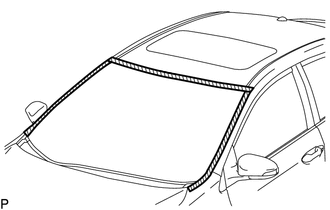

(b) Ponga cinta protectora en torno a la posición de instalación del subconjunto del parabrisas en la carrocería del vehículo para evitar que sufra arañazos.

Cinta protectora

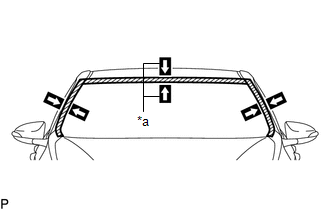

(c) Corte la moldura exterior del parabrisas con un cuchillo, como se indica en la ilustración.

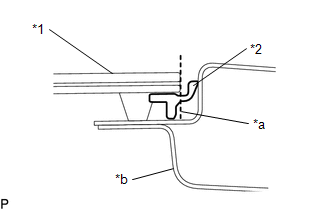

*1

Parabrisas

*2

Moldura exterior del parabrisas

*a

Sección

*b

Carrocería del vehículo

(d) Haga marcas de correspondencia en los lugares del subconjunto del parabrisas y la carrocería del vehículo que se indican en la ilustración.

OBSERVACIÓN:

Las marcas de correspondencia no son necesarias si el subconjunto del parabrisas no va a volver a utilizarse.

*a

Marca de correspondencia

(e) Desde el interior, introduzca una cuerda de piano entre la carrocería del vehículo y el subconjunto del parabrisas.

*1

Tope del parabrisas

*a

Cuerda de piano

(f) Ate cada extremo de la cuerda a un taco de madera u otros objetos que puedan servir como asas.

(g) Corte el adhesivo tirando de la cuerda de piano alrededor del subconjunto del parabrisas.

AVISO:

  • Al separar el subconjunto del cristal del parabrisas, tenga cuidado de no dañar la pintura ni los adornos interiores o exteriores.
  • Coloque una lámina de plástico entre la cuerda de piano y la almohadilla de seguridad para evitar que esta última se arañe al retirar el subconjunto del parabrisas.

(h) Desconecte los topes del parabrisas.

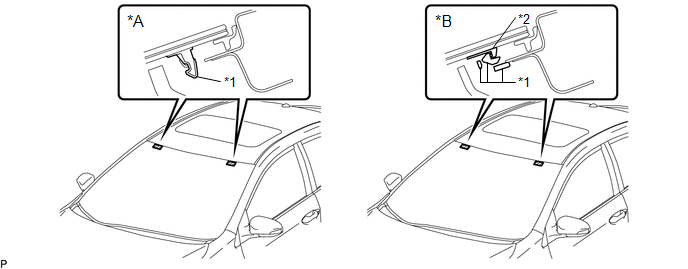

*A

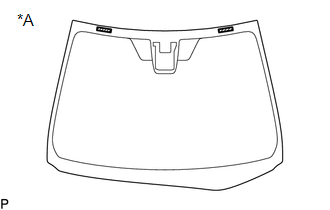

Para tipo de 1 piezas:

*B

Para tipo de 2 piezas:

*1

Tope del parabrisas n° 1

*2

Tope del parabrisas n° 2

AVISO:

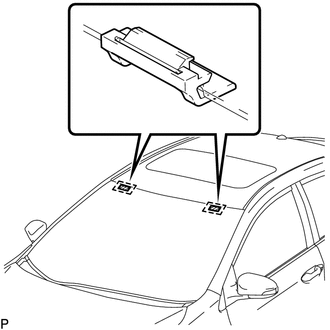

  • Los topes n° 1 del parabrisas y los topes n° 2 del parabrisas se colocan en el subconjunto del parabrisas, tal y como se muestra en la ilustración. Procure no dañar el subconjunto del parabrisas al quitar el adhesivo.
  • Para evitar que el subconjunto del parabrisas se caiga durante esta operación, sujételo con ventosas.

OBSERVACIÓN:

En función del vehículo, puede haber topes de 1 pieza o de 2 piezas.

(i) Quite el subconjunto del parabrisas con ventosas.

AVISO:

  • Tenga cuidado de que no se caiga el subconjunto del parabrisas.
  • Deje en la carrocería la mayor cantidad de adhesivo posible cuando extraiga el subconjunto del parabrisas.

13. EXTRAIGA LA JUNTA DE GOMA ADHESIVA DEL CRISTAL DE LA VENTANILLA

(a) Si vuelve a utilizar el parabrisas:

(1) Elimine la junta de goma adhesiva del parabrisas con ayuda de un raspador.

AVISO:

  • Tenga cuidado de no dañar el parabrisas.
  • Sustituya la junta de goma adhesiva de la ventanilla por una nueva.

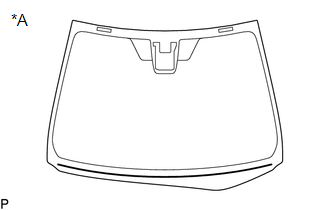

*A

Parte trasera

14. EXTRAIGA LA MOLDURA EXTERIOR DEL PARABRISAS

(a) Si vuelve a utilizar el parabrisas:

(1) Utilice un raspador para retirar la moldura exterior del parabrisas.

AVISO:

  • Tenga cuidado de no dañar el parabrisas.
  • Asegúrese de que sustituye la moldura exterior del parabrisas por una nueva.

*A

Parte trasera

15. EXTRAIGA EL TOPE DEL PARABRISAS N° 1 (para tipo de 1 pieza)

(a) Si vuelve a utilizar el parabrisas:

(1) Extraiga los 2 topes del parabrisas n° 1 con un raspador.

AVISO:

  • Tenga cuidado de no dañar el parabrisas.
  • Asegúrese de sustituir los topes del parabrisas de 1 pieza n° 1 con un par nuevo de topes del parabrisas de 2 piezas n° 1 y n° 2.

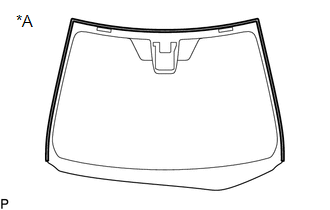

*A

Parte trasera

16. EXTRAIGA EL TOPE DEL PARABRISAS N° 2 (para tipo de 2 pieza)

(a) Si vuelve a utilizar el parabrisas:

(1) Extraiga los 2 topes del parabrisas n° 2 con un raspador.

AVISO:

  • Tenga cuidado de no dañar el parabrisas.
  • Sustituya los topes del parabrisas n° 2 por otros nuevos.

*A

Parte trasera

17. EXTRAIGA EL TOPE DEL PARABRISAS N° 1 (para tipo de 2 pieza)

(a) Extraiga los 2 topes del parabrisas n° 1.

AVISO:

Sustituya los topes del parabrisas n° 1 por otros nuevos.

18. LIMPIE EL PARABRISAS

(a) Si vuelve a utilizar el parabrisas:

(1) Con un raspador, retire cualquier resto de adhesivo y de junta de goma adhesiva del parabrisas.

AVISO:

Tenga cuidado de no dañar el parabrisas.

(2) Limpie el borde exterior del parabrisas con un disolvente que no deje residuos.

AVISO:

  • No toque la superficie del parabrisas después de limpiarlo.
  • Incluso si utiliza un parabrisas nuevo, límpielo con un disolvente que no deje residuos.

19. LIMPIE LA CARROCERÍA DEL VEHÍCULO

(a) Limpie y dé forma a las superficies de contacto de la carrocería.

*a

Carrocería del vehículo

Adhesivo

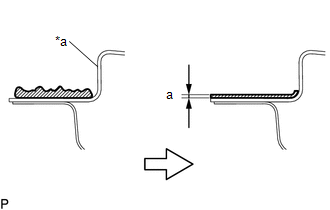

Tamaño estándar:

Área

Dimensiones

a

1.0 mm (0.0394 pulg.) o más

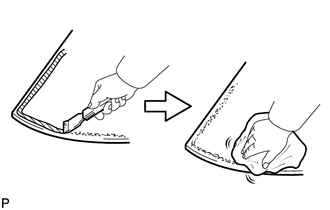

(1) Corte con un cuchillo el resto del a sobrante de la superficie de contacto de la carrocería del vehículo como se muestra en la ilustración.

AVISO:

Tenga cuidado de no dañar la carrocería del vehículo.

OBSERVACIÓN:

Deje en la carrocería tanta cantidad de adhesivo como sea posible.

(2) Limpie la superficie de contacto de la carrocería del vehículo con un paño empapado con un disolvente que no deje residuos.

OBSERVACIÓN:

Incluso si se ha retirado todo el adhesivo, limpie la carrocería.

    Componentes

    InstalaciÓn
