Toyota Corolla Manual de Taller: Componentes

COMPONENTES

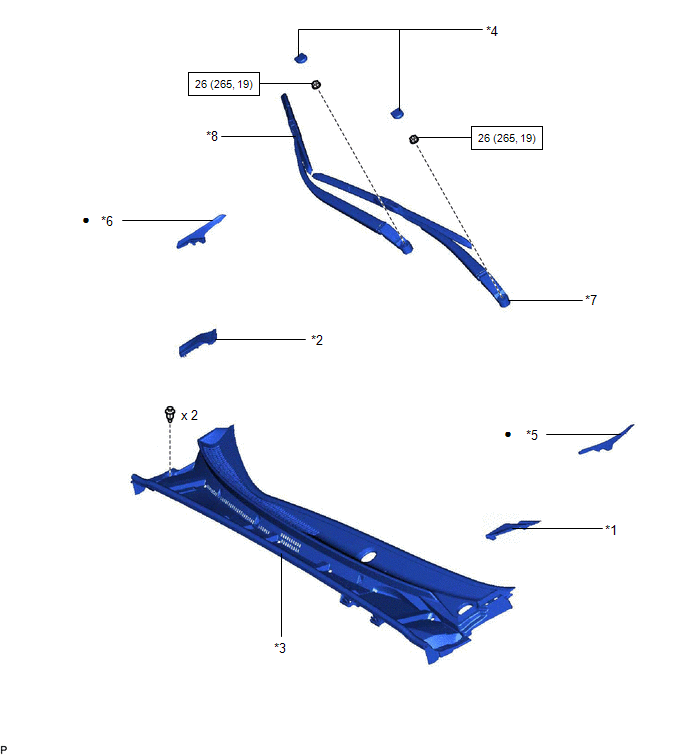

ILUSTRACIÓN

*1

SUBCONJUNTO DE VENTILACIÓN DEL CUBRETABLEROS IZQUIERDO

*2

SUBCONJUNTO DE VENTILACIÓN DEL CUBRETABLEROS DERECHO

*3

SUBCONJUNTO DE LA REJILLA DE VENTILACIÓN DE LA PARTE SUPERIOR DEL CUBRETABLEROS

*4

TAPÓN DEL CABEZAL DEL BRAZO DEL LIMPIAPARABRISAS DELANTERO

*5

PROTECTOR DEL PANEL LATERAL IZQUIERDO DELANTERO N° 2

*6

PROTECTOR DEL PANEL LATERAL DELANTERO DERECHO N° 2

*7

CONJUNTO IZQUIERDO DE BRAZO Y RASQUETA DEL LIMPIAPARABRISAS

*8

CONJUNTO DERECHO DE BRAZO Y RASQUETA DEL LIMPIAPARABRISAS

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

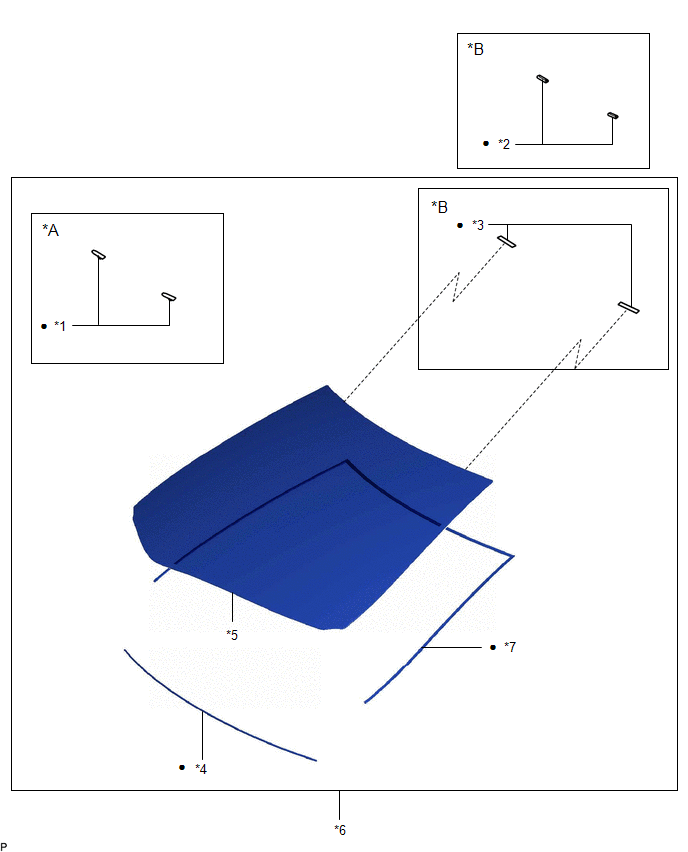

ILUSTRACIÓN

*A

Para tipo de 1 piezas:

*B

Para tipo de 2 piezas:

*1

TOPE DEL PARABRISAS N° 1

*2

TOPE DEL PARABRISAS N° 1

*3

TOPE DEL PARABRISAS N° 2

*4

JUNTA DE GOMA ADHESIVA DEL PARABRISAS

*5

PARABRISAS

*6

SUBCONJUNTO DEL PARABRISAS

*7

MOLDURA EXTERIOR DEL PARABRISAS

-

-

Pieza no reutilizable

-

-

    Parabrisas

    ExtracciÓn
