Toyota Corolla Manual de Taller: Ecu De Pasarela De Red

Componentes

COMPONENTES

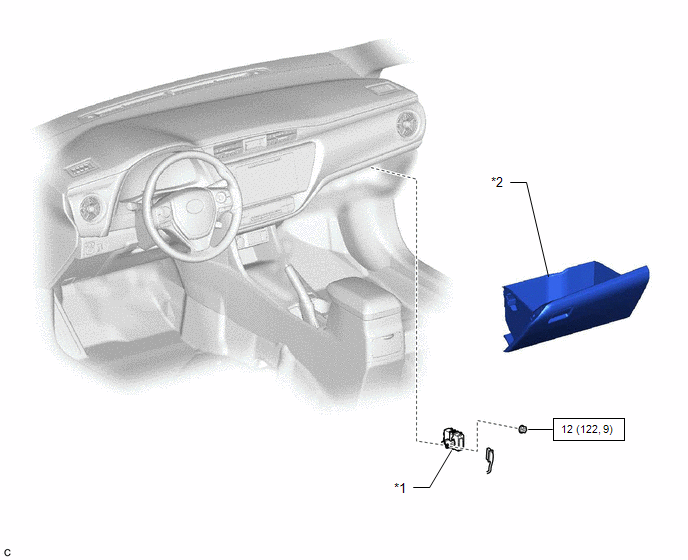

ILUSTRACIÓN

*1

ECU DE PASARELA CENTRAL (ECU DE PASARELA DE RED)

*2

CONJUNTO DE LA PUERTA DE LA GUANTERA

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Al desmontar la ECU de pasarela central (ECU de pasarela de red), elimine la electricidad estática tocando la carrocería del vehículo para no dañar los componentes.
  • Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

    Haga clic aquí

PROCEDIMIENTO

1. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DE LA PUERTA DE LA GUANTERA

Haga clic aquí

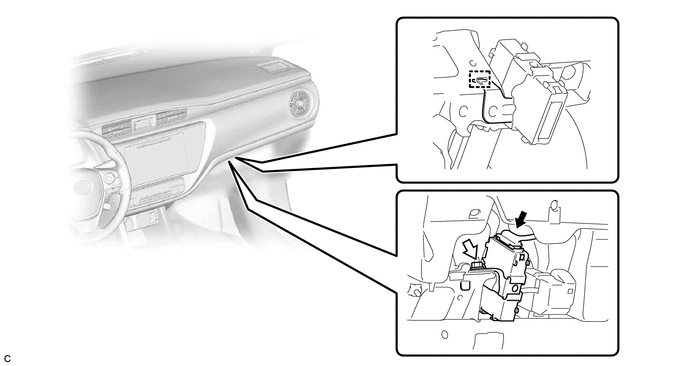

3. EXTRAIGA LA ECU DE PASARELA CENTRAL (ECU DE PASARELA DE RED)

(a) Desconecte el conector de la ECU de pasarela central (ECU de pasarela de red).

Conector

Tuerca

(b) Extraiga la tuerca.

(c) Desenganche la guía para extraer la ECU de pasarela central (ECU de pasarela de red).

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE LA ECU DE PASARELA CENTRAL (ECU DE PASARELA DE RED)

(a) Enganche la guía.

(b) Instale el medio de la ECU de pasarela (ECU de pasarela de red) con la tuerca.

Torque:

12 N·m {122 kgf·cm, 9 ft·lbf}

(c) Conecte el conector de la ECU de pasarela central (ECU de pasarela de red).

2. INSTALE EL CONJUNTO DE LA PUERTA DE LA GUANTERA

Haga clic aquí

3. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí
