Toyota Corolla Manual de Taller: RelÉ

InspecciÓn En El VehÍculo

INSPECCIÓN EN EL VEHÍCULO

PROCEDIMIENTO

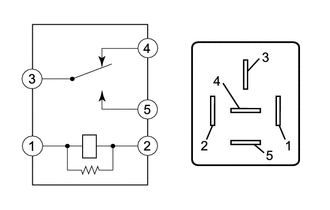

1. INSPECCIONE EL RELÉ DEL DESEMPAÑADOR

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

3 - 4

Tensión de la batería aplicada a los terminales 1 y 2

10 kΩ o superior

3 - 4

No se aplica tensión de la batería entre los terminales

Inferior a 1 Ω

3 - 5

Tensión de la batería aplicada a los terminales 1 y 2

Inferior a 1 Ω

3 - 5

No se aplica tensión de la batería entre los terminales

10 kΩ o superior

4 - 5

Siempre

10 kΩ o superior

Si el resultado no es el especificado, sustituya el relé del desempañador.

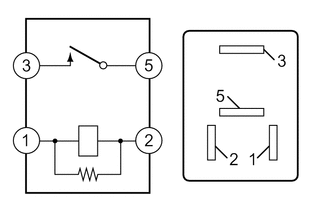

2. RELÉ DEL DISPOSITIVO ANTIHIELO DEL PARABRISAS

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

3 - 5

Tensión de la batería aplicada a los terminales 1 y 2

Inferior a 1 Ω

3 - 5

No se aplica tensión de la batería entre los terminales

10 kΩ o superior

Si el resultado no es el especificado, sustituya el relé del dispositivo antihielo.
