DESCRIPCIÓN

Este circuito suministra energía al conjunto de la ECU de asistencia a la conducción cuando el interruptor de encendido está activado.

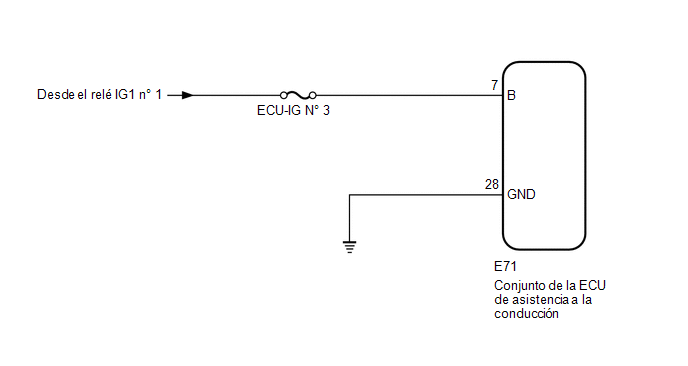

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento de inspección.

PROCEDIMIENTO

1.

INSPECCIONE EL CONJUNTO DE LA ECU DE ASISTENCIA A LA CONDUCCIÓN (TENSIÓN B)

(a) Desconecte el conector E71 del conjunto de la ECU de asistencia a la conducción.

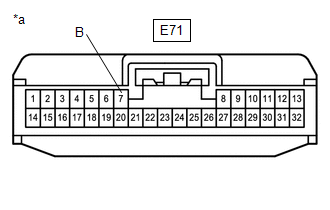

*a

Vista frontal del conector del mazo de cables

(al conjunto de la ECU de asistencia a la conducción)

(b) Coloque el interruptor de encendido en posición ON.

(c) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

E71-7 (B) - Masa de la carrocería

Interruptor de encendido en posición ON

11 a 14 V

(d) Apague el interruptor de encendido.

(e) Vuelva a conectar el conector E71 del conjunto de la ECU de asistencia a la conducción.

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR (CIRCUITO DE LA FUENTE DE ALIMENTACIÓN)

OK

2.

REVISE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DE LA ECU DE ASISTENCIA A LA CONDUCCIÓN - MASA DE LA CARROCERÍA)

(a) Desconecte el conector E71 del conjunto de la ECU de asistencia a la conducción.

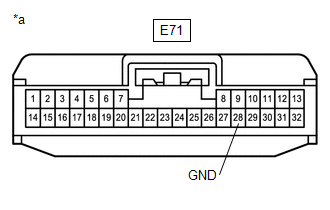

*a

Vista frontal del conector del mazo de cables

(al conjunto de la ECU de asistencia a la conducción)

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

E71-28 (GND) - Masa de la carrocería

Siempre

Inferior a 1 Ω

(c) Conecte el conector E71 del conjunto de la ECU de asistencia a la conducción.

OK

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
