Toyota Corolla Manual de Taller: Cable De La Antena De Radio

Componentes

COMPONENTES

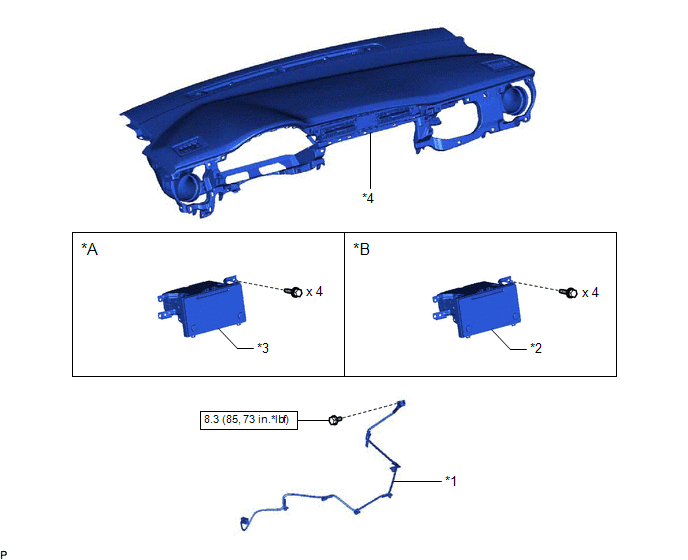

ILUSTRACIÓN

*A

Para tipo con radio y pantalla

*B

Para tipo con receptor de navegación

*1

SUBCONJUNTO DEL CABLE DE LA ANTENA

*2

CONJUNTO DEL RECEPTOR DE NAVEGACIÓN CON SOPORTE

*3

CONJUNTO DEL RECEPTOR DE RADIO CON SOPORTE

*4

CONJUNTO DEL PANEL DE INSTRUMENTOS SUPERIOR

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

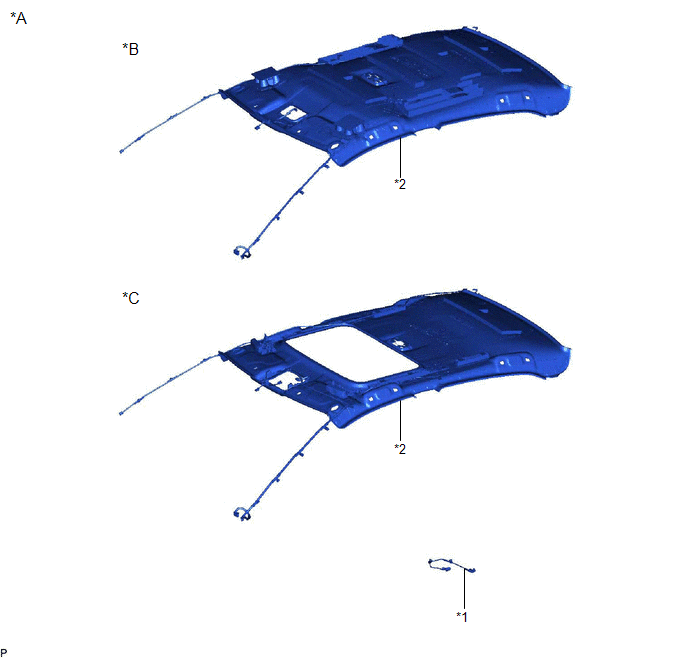

ILUSTRACIÓN

*A

Con radio satélite

*B

Sin techo deslizante

*C

Con techo deslizante

-

-

*1

SUBCONJUNTO DEL CABLE DE LA ANTENA

*2

CONJUNTO DEL FORRO DEL TECHO

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO SUPERIOR DEL PANEL DE INSTRUMENTOS

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA CON SOPORTES (para tipo con radio y pantalla)

Haga clic aquí

3. EXTRAIGA EL CONJUNTO DEL RECEPTOR DE NAVEGACIÓN CON SOPORTE (para tipo con receptor de navegación)

Haga clic aquí

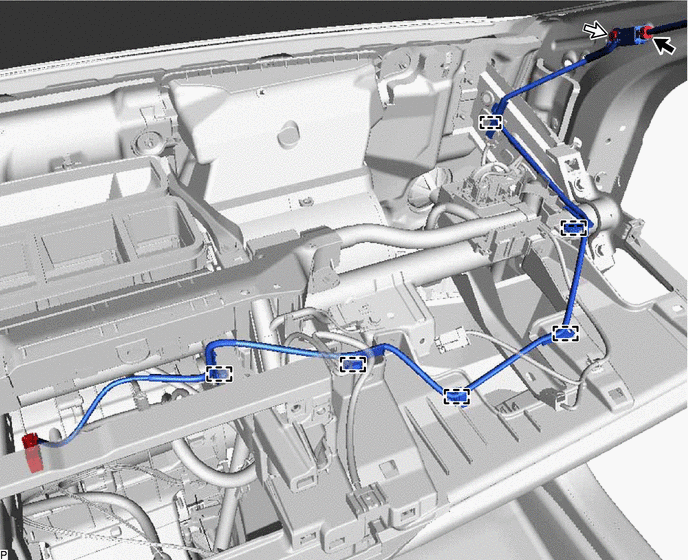

4. EXTRAIGA EL SUBCONJUNTO DEL CABLE DE LA ANTENA

(a) Desconecte el conector.

(b) Extraiga el perno.

(c) Desenganche las 6 abrazaderas y extraiga el subconjunto del cable de la antena.

5. EXTRAIGA EL CONJUNTO DEL FORRO DEL TECHO (con radio satélite)

Haga clic aquí

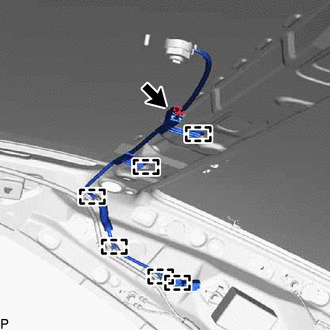

6. EXTRAIGA EL SUBCONJUNTO DEL CABLE DE ANTENA (con radio satélite)

(a) Desconecte el conector.

(b) Desenganche las 6 abrazaderas y extraiga el subconjunto del cable de la antena.

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL SUBCONJUNTO DEL CABLE DE ANTENA (con radio satélite)

(a) Enganche las 6 abrazaderas para colocar el subconjunto del cable de la antena.

(b) Conecte el conector.

2. INSTALE EL CONJUNTO DEL FORRO DEL TECHO (con radio satélite)

Haga clic aquí

3. INSTALE EL SUBCONJUNTO DEL CABLE DE LA ANTENA

(a) Enganche las 6 abrazaderas.

(b) Instale el subconjunto del cable de antena con el perno.

Torque:

8.3 N·m {85 kgf·cm, 73 in·lbf}

(c) Conecte el conector.

4. INSTALE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA CON SOPORTES (para tipo con radio y pantalla)

Haga clic aquí

5. INSTALE EL CONJUNTO DEL RECEPTOR DE NAVEGACIÓN CON SOPORTE (para tipo con receptor de navegación)

Haga clic aquí

6. INSTALE EL CONJUNTO SUPERIOR DEL PANEL DE INSTRUMENTOS

Haga clic aquí
