Toyota Corolla Manual de Taller: Antena Del Amplificador

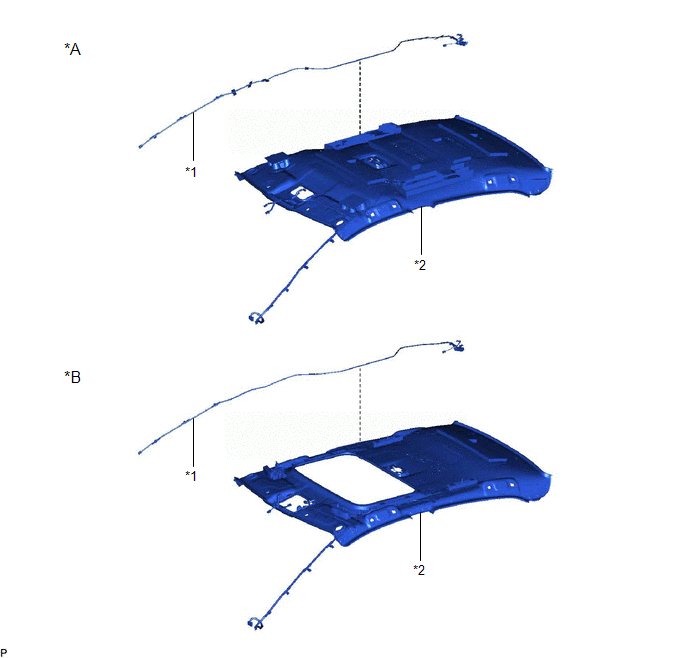

Componentes

COMPONENTES

ILUSTRACIÓN

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL FORRO DEL TECHO

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DE LA ANTENA DEL AMPLIFICADOR N° 1

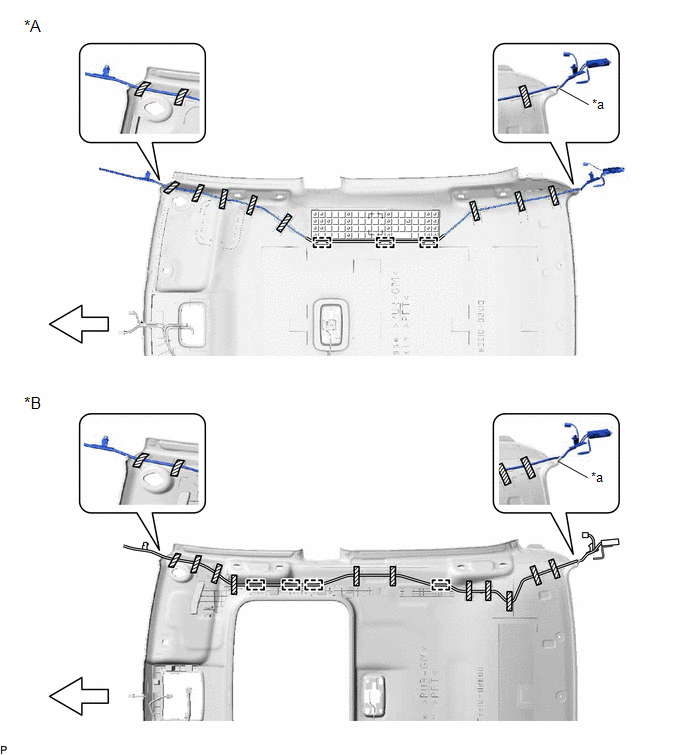

(a) Desenganche el conjunto de la antena del amplificador n° 1 de la muesca del conjunto del forro del techo.

*A	Sin techo deslizante	*B	Con techo deslizante
*a	Muesca	-	-
	Parte delantera		Cinta adhesiva

(b) Quite la cinta adhesiva del conjunto del forro del techo.

(c) Sin techo deslizante:

(1) Desenganche las 3 abrazaderas.

(d) Con techo deslizante:

(1) Desenganche las 4 abrazaderas.

(e) Retire el conjunto de la antena del amplificador n° 1 del conjunto del forro del techo.

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO N° 1 DE LA ANTENA DEL AMPLIFICADOR

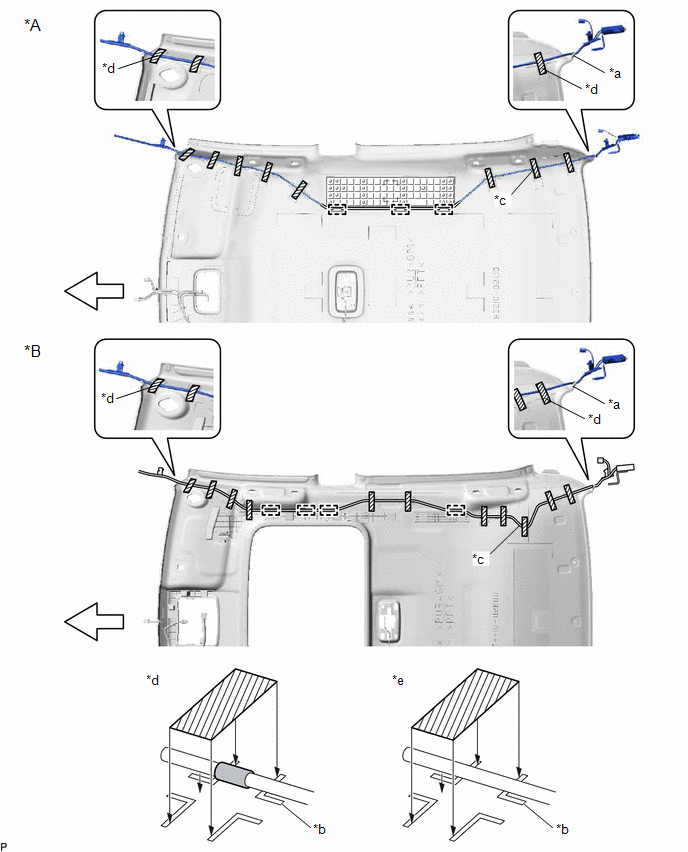

(a) Alinee el conjunto de la antena del amplificador n° 1 colocando la cinta con las marcas del conjunto del forro del techo.

*A	Sin techo deslizante	*B	Con techo deslizante
*a	Muesca	*b	Marca
*c	Área de ajuste	*d	Con cinta de señalización
*e	Sin cinta de señalización	-	-
	Cinta de señalización		Cinta adhesiva
	Parte delantera	-	-

(b) Alinee el conjunto de la antena del amplificador n° 1 con las marcas del conjunto del forro del techo.

(c) Coloque el conjunto de la antena del amplificador n° 1 en el conjunto del forro del techo con cinta adhesiva nueva.

AVISO:

• Aplique la cinta de modo que sujete bien.
• No toque la superficie adhesiva cuando aplique la cinta; en caso contrario, podría no adherirse.

OBSERVACIÓN:

Fije la longitud adicional del conjunto de la antena del amplificador n° 1 en la zona de ajuste.

(d) Sin techo deslizante:

(1) Enganche las 3 abrazaderas.

(e) Con techo deslizante:

(1) Enganche las 4 abrazaderas.

(f) Enganche el conjunto de la antena del amplificador n° 1 a la muesca del conjunto del forro del techo.

2. INSTALE EL CONJUNTO DEL FORRO DEL TECHO

Haga clic aquí
