Toyota Corolla Manual de Taller: Antena De La Radio SatÉlite

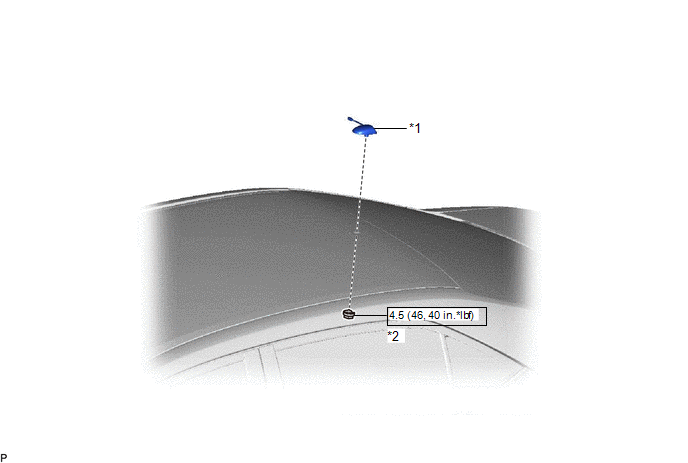

Componentes

COMPONENTES

ILUSTRACIÓN

*1

CONJUNTO DE LA ANTENA DE LA RADIO SATÉLITE

*2

TUERCA DE LA ANTENA

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL FORRO DEL TECHO

Haga clic aquí

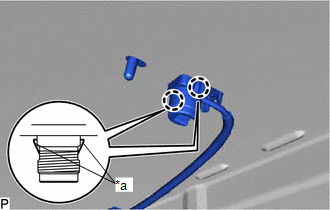

2. EXTRAIGA EL CONJUNTO DE LA ANTENA DE LA RADIO SATÉLITE

(a) Desconecte el conector.

(b) Quite la tuerca de la antena.

(c) Desenganche las 2 garras y extraiga el conjunto de la antena de radio satélite.

*a

Garra

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

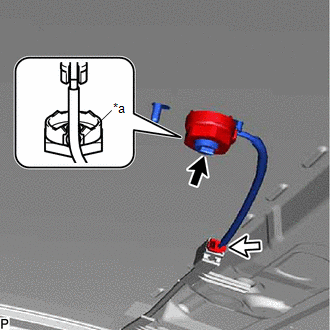

1. INSTALE EL CONJUNTO DE LA ANTENA DE LA RADIO SATÉLITE

(a) Enganche las 2 garras para colocar provisionalmente el conjunto de la antena de radio satélite.

(b) Coloque el cable de la antena en la muesca de la tuerca de la antena.

*a

Muesca

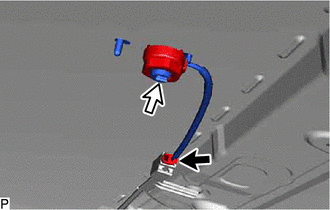

(c) Instale el conjunto de la antena de radio satélite con la tuerca de la antena.

Torque:

4.5 N·m {46 kgf·cm, 40 in·lbf}

(d) Conecte el conector.

2. INSTALE EL CONJUNTO DEL FORRO DEL TECHO

Haga clic aquí

    InstalaciÓn
