Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Al extraer el conjunto del transeje manual, asegúrese de instalar un nuevo conjunto de cilindro de desembrague con cojinete y pernos de instalación nuevos. La extracción del transeje permite que el conjunto del cilindro de desembrague comprimido con cojinete vuelva a su posición original. El polvo de la parte móvil podría dañar el sello del conjunto del cilindro de desembrague con cojinete y provocar fugas de líquido del embrague.

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

2. ALINEE LAS RUEDAS DELANTERAS RECTAS HACIA ADELANTE

3. FIJE EL VOLANTE

Haga clic aquí

4. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

5. RETIRE EL CONJUNTO DE MOTOR Y VARILLAJE DEL LIMPIAPARABRISAS

Haga clic aquí

6. EXTRAIGA LA PLACA DERECHA AISLANTE DE AGUA

Haga clic aquí

7. EXTRAIGA EL PROTECTOR CONTRA SALPICADURAS DEL CONDUCTO DE AIRE DE LA CALEFACCIÓN N° 1

Haga clic aquí

8. RETIRE EL SUBCONJUNTO DEL PANEL SUPERIOR DEL CUBRETABLEROS EXTERIOR

Haga clic aquí

9. EXTRAIGA LAS RUEDAS DELANTERAS

Haga clic aquí

10. EXTRAIGA LA CUBIERTA INFERIOR IZQUIERDA DEL MOTOR

Haga clic aquí

11. EXTRAIGA LA CUBIERTA INFERIOR DERECHA DEL MOTOR

Haga clic aquí

12. DRENE EL ACEITE DEL TRANSEJE MANUAL

Haga clic aquí

13. RETIRE LA TAPA DE LA CULATA N° 2

Haga clic aquí

14. EXTRAIGA LA TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA

Haga clic aquí

15. EXTRAIGA EL SUBCONJUNTO DE LA CAJA DEL DEPURADOR DE AIRE

Haga clic aquí

16. EXTRAIGA LA BATERÍA

Haga clic aquí

17. EXTRAIGA EL SOPORTE DE LA BATERÍA

Haga clic aquí

18. DESCONECTE EL CONJUNTO DEL CABLE DE CONTROL DE LA TRANSMISIÓN

Haga clic aquí

19. EXTRAIGA EL ECM

Haga clic aquí

20. DESCONECTE EL MAZO DE CABLES (con interruptor de punto muerto)

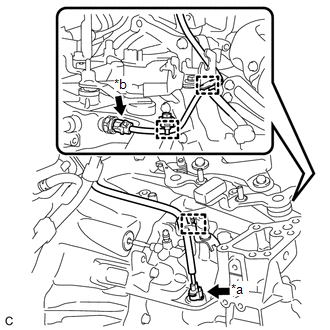

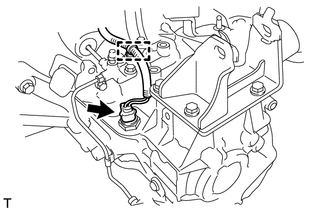

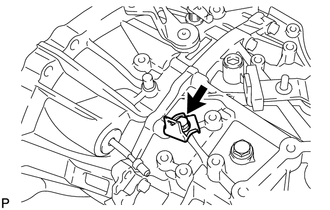

(a) Desconecte el conector del conjunto del interruptor de las luces de marcha atrás.

*a

Conector del conjunto del interruptor de las luces de marcha atrás

*b

Interruptor de posición de punto muerto

(b) Desconecte el conector del interruptor de posición de punto muerto.

(c) Desenganche las 3 abrazaderas y separe el mazo de cables del conjunto del transeje manual.

21. DESCONECTE EL MAZO DE CABLES (sin interruptor de punto muerto)

(a) Desenganche la abrazadera y desconecte el conector del conjunto del interruptor de las luces de marcha atrás.

22. DESCONECTE EL CABLE DEL MOTOR N° 3

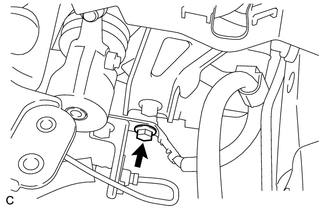

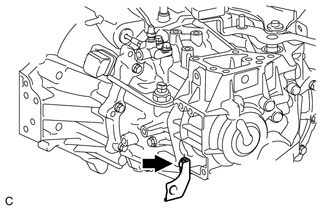

(a) Extraiga el perno y desconecte el cable del motor n° 3 del conjunto del transeje manual.

23. DESCONECTE LA MANGUERA DEL EMBRAGUE

Haga clic aquí

24. EXTRAIGA EL ENCASTRE DE LA CAJA DE LA CONSOLA DELANTERA N° 1

Haga clic aquí

25. EXTRAIGA LA CUBIERTA CENTRAL IZQUIERDA DEL PISO DELANTERO

Haga clic aquí

26. EXTRAIGA EL PISO DELANTERO BAJO REFUERZO TRASERO

Haga clic aquí

27. EXTRAIGA EL CONJUNTO DEL TUBO DE ESCAPE DELANTERO (TWC: Catalizador delantero y trasero)

Haga clic aquí

28. EXTRAIGA EL CONJUNTO DEL EJE PROPULSOR

Haga clic aquí

29. INSTALE EL SOPORTE DEL MOTOR

Haga clic aquí

30. INSTALE EL PUENTE DE SOPORTE DEL MOTOR

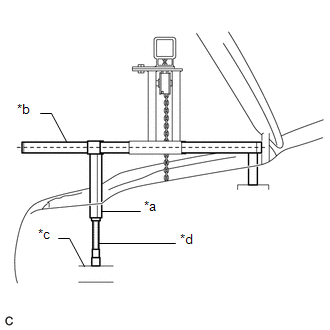

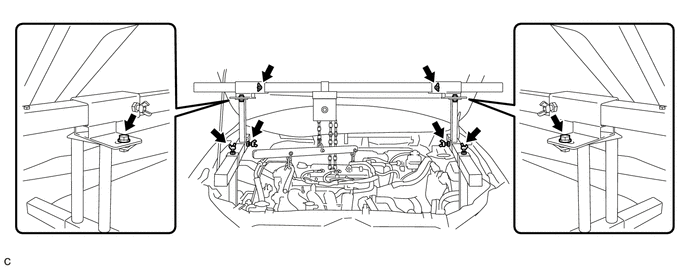

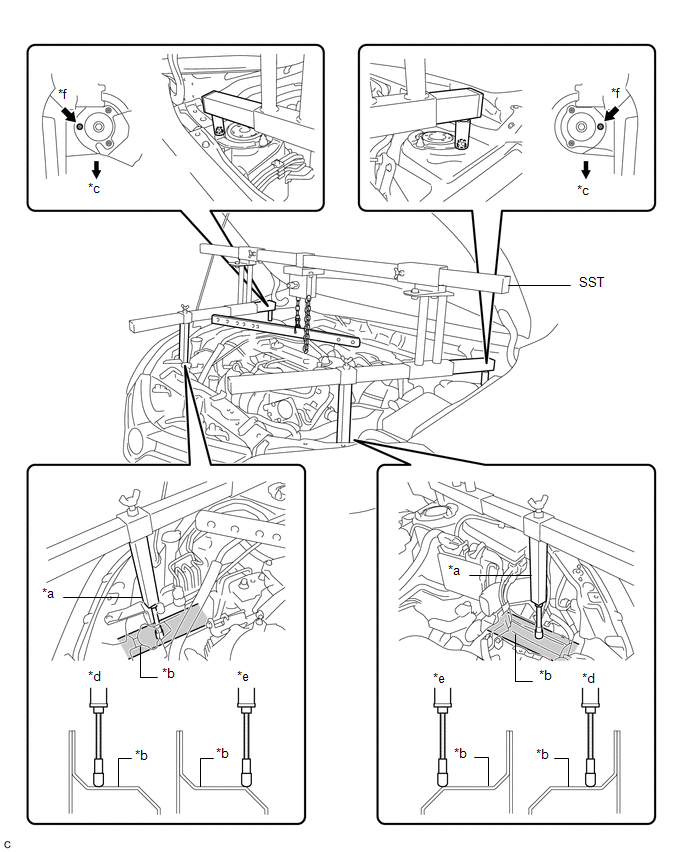

(a) Instale la SST en la carrocería del vehículo como se muestra en la ilustración.

*a

Eje de soporte

*b

Larguero lateral

*c

Parte delantera

*d

Correcto

*e

Incorrecto

*f

Tuerca de la suspensión delantera

SST: 09940-10020

ADVERTENCIA:

Asegúrese de que el perno del fusible no esté deformado.

*a

Perno del fusible

*b

Correcto

*c

Incorrecto

AVISO:

  • Evite que la SST entre en contacto con la carrocería del vehículo o el parabrisas.
  • Sacuda suavemente la SST con la mano para asegurarse de que está instalada firmemente mientras trabaja.
  • Coloque los ejes de soporte sobre superficies niveladas.

(b) Gire la parte roscada de cada eje de soporte para ajustar su altura y conseguir que los haces secundarios de la SST vayan paralelos al suelo.

*a

Eje de soporte

*b

Haz secundario

*c

Larguero lateral

*d

Parte roscada

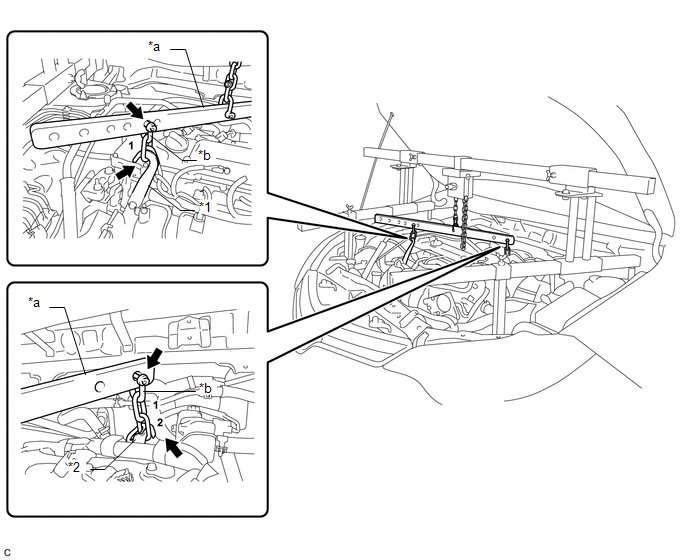

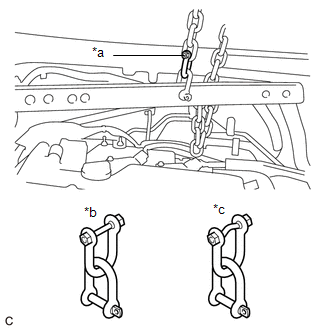

(c) Conecte cada cadena en la barra de separación con los grilletes en la posición que se muestra en la ilustración.

*1

Soporte del motor n° 1

*2

Soporte del motor n° 2

*a

Barra de separación

*b

Grillete

(d) Conecte el primer eslabón de la cadena al soporte del motor n° 1.

(e) Conecte el segundo eslabón de la cadena al soporte del motor n° 2.

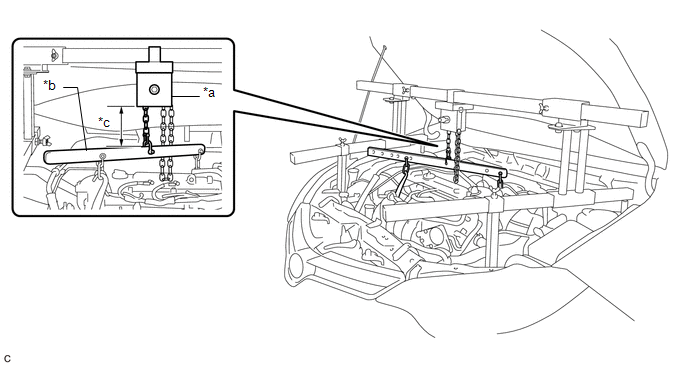

(f) Asegúrese de que la distancia entre el conjunto del bloque de cadenas y la barra de separación sea al menos de 50 mm (1.97 pulg.).

*a

Conjunto del bloque de cadenas

*b

Barra de separación

*c

50 mm (1.97 pulg.) o más

-

-

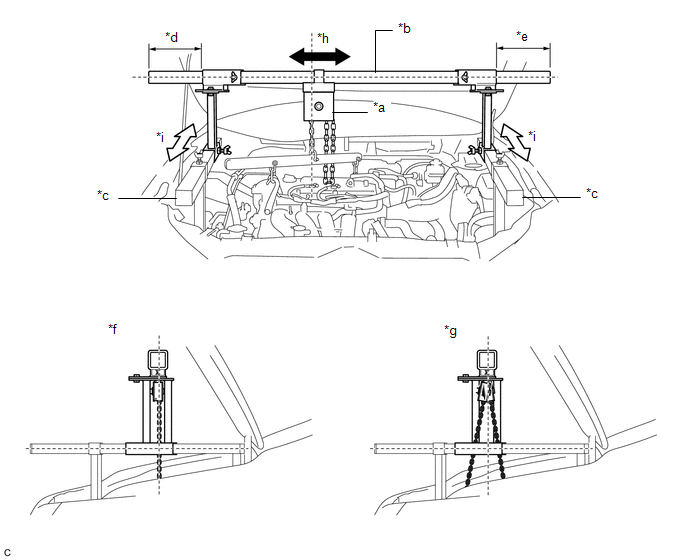

(g) Ajuste la posición del conjunto del bloque de cadenas para que la cadena quede perpendicular al haz principal y a los haces secundarios de la SST como se muestra en la ilustración.

*a

Conjunto del bloque de cadenas

*b

Haz principal

*c

Haz secundario

*d

Dimensión (A)

*e

Dimensión (B)

*f

Correcto

*g

Incorrecto

*h

Ajuste de derecha a izquierda

*i

Ajuste de parte delantera a trasera

-

-

ADVERTENCIA:

Para evitar que el conjunto del motor con transeje manual caiga, asegúrese de que la dimensión (A) y la dimensión (B) sean iguales.

(h) Apriete los 6 pernos de orejas y los 2 pernos.

Torque:

Para el perno :

30 N·m {306 kgf·cm, 22 ft·lbf}

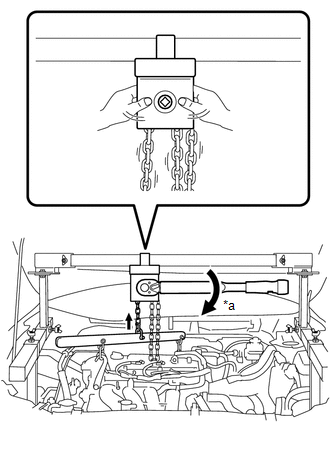

(i) Apriete el conjunto del bloque de cadenas hasta que ya no pueda moverlo más con la mano.

AVISO:

  • Cuando suspenda el conjunto del motor con transeje manual, no apriete el conjunto del bloque de cadenas más de 50 N*m (510 kgf*cm, 37 lbf*pi.).
  • No sacuda excesivamente el conjunto del motor con transeje manual mientras esté suspendido.

*a

Girar

31. EXTRAIGA LA HOJA SILENCIADORA DE LA CUBIERTA DEL ORIFICIO DE LA COLUMNA

Haga clic aquí

32. DESCONECTE EL CONJUNTO DEL EJE INTERMEDIO DE DIRECCIÓN N° 2

Haga clic aquí

33. SEPARE EL SUBCONJUNTO DE LA CUBIERTA DEL ORIFICIO DE LA COLUMNA DE DIRECCIÓN N° 1

Haga clic aquí

34. EXTRAIGA EL SUBCONJUNTO DEL TRAVESAÑO DE LA SUSPENSIÓN DELANTERA

Haga clic aquí

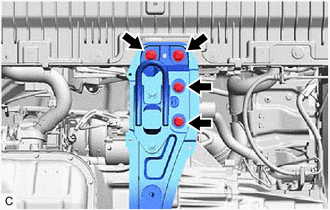

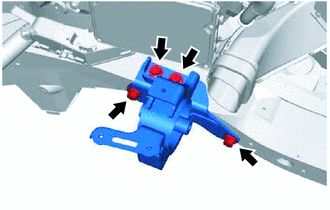

35. EXTRAIGA EL SUBCONJUNTO DEL ELEMENTO DE MONTAJE CENTRAL DEL MOTOR

(a) Extraiga los 4 pernos y subconjunto del elemento de montaje central del motor.

36. EXTRAIGA EL AISLADOR DE MONTAJE DELANTERO DEL MOTOR

Haga clic aquí

37. EXTRAIGA EL AISLANTE DE MONTAJE TRASERO DEL MOTOR

Haga clic aquí

38. EXTRAIGA LA CUBIERTA LATERAL DEL ALOJAMIENTO DEL VOLANTE

Haga clic aquí

39. EXTRAIGA EL CONJUNTO DEL MOTOR DE ARRANQUE

Haga clic aquí

40. EXTRAIGA EL CONJUNTO DE TRANSEJE MANUAL

(a) Apoye el conjunto del transeje manual en un gato de transmisión.

(b) Extraiga el perno pasante y la tuerca del aislante de montaje izquierdo del motor.

OBSERVACIÓN:

No gire la tuerca, ya que tiene un tope propio. Afloje el perno pasante con la tuerca fijada.

(c) Extraiga los 4 pernos y el aislante izquierdo de montaje del motor de la carrocería del vehículo.

(d) Extraiga los 3 pernos y el soporte de montaje izquierdo del motor del conjunto del transeje manual.

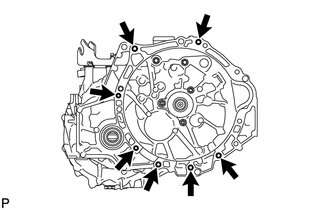

(e) Retire los del conjunto del motor los 7 pernos y el conjunto del transeje manual.

AVISO:

  • Para evitar daños en los 2 pasadores de detonación, no haga palanca entre el conjunto del transeje manual y el conjunto del motor.
  • No aplique demasiada fuerza al conjunto del transeje manual ya que se puede romper el eje de entrada.

41. EXTRAIGA EL SOPORTE DE MONTAJE DELANTERO DEL MOTOR

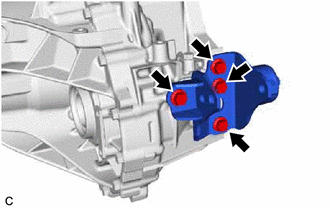

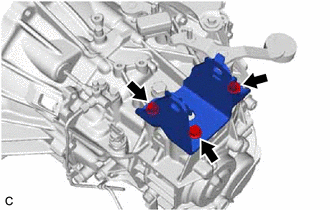

(a) Extraiga los 4 pernos y el soporte de montaje delantero del motor del conjunto del transeje manual.

42. EXTRAIGA EL SOPORTE DE MONTAJE TRASERO DEL MOTOR

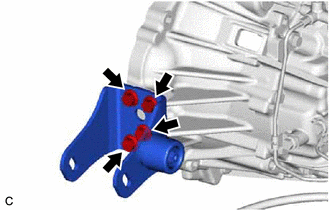

(a) Extraiga los 4 pernos y el soporte de montaje trasero del motor del conjunto del transeje manual.

43. EXTRAIGA EL TUBO DEL CILINDRO DE DESEMBRAGUE A LA MANGUERA FLEXIBLE

Haga clic aquí

44. EXTRAIGA EL SOPORTE DE LA MANGUERA FLEXIBLE DEL EMBRAGUE

(a) Extraiga el perno y el soporte de la manguera flexible del embrague del conjunto del transeje manual.

45. EXTRAIGA EL SUBCONJUNTO DE PURGA DE DESEMBRAGUE

Haga clic aquí

46. EXTRAIGA EL CONJUNTO DEL CILINDRO CON COJINETE DE DESEMBRAGUE

Haga clic aquí

47. EXTRAIGA EL TUBO DE PURGA DE DESEMBRAGUE

Haga clic aquí

48. EXTRAIGA EL SOPORTE DE LA ABRAZADERA DEL MAZO DE CABLES

(a) Extraiga el perno y el soporte de la abrazadera del mazo de cables del conjunto del transeje manual.

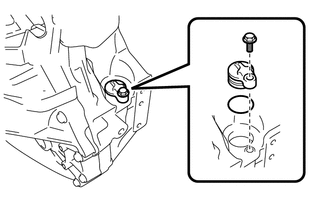

49. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA DEL ORIFICIO CONDUCIDO DEL VELOCÍMETRO

(a) Extraiga el perno y el subconjunto de la cubierta del orificio conducido del velocímetro del conjunto del transeje manual.

(b) Extraiga la junta tórica del subconjunto de la cubierta del orificio conducido del velocímetro.
