Toyota Corolla Manual de Taller: Componentes

COMPONENTES

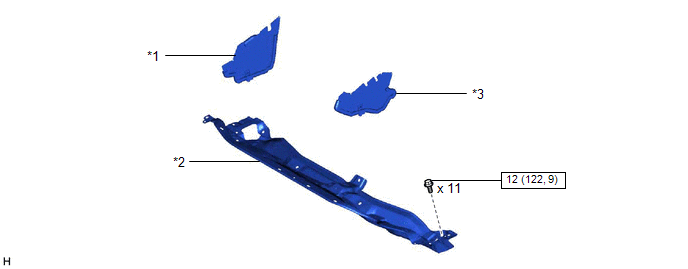

ILUSTRACIÓN

*1

PROTECTOR CONTRA SALPICADURAS DEL CONDUCTO DE AIRE DEL CALENTADOR N° 1

*2

SUBCONJUNTO DE LA PARTE SUPERIOR DEL CUBRETABLEROS EXTERIOR

*3

PLACA DE PROTECCIÓN DE AGUA DERECHA

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

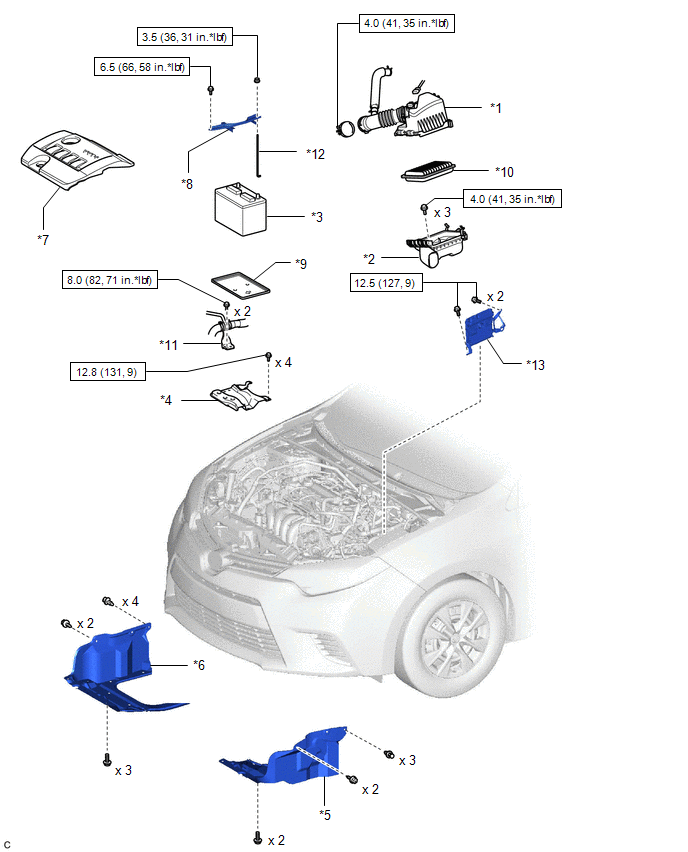

ILUSTRACIÓN

*1

TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA

*2

SUBCONJUNTO DE LA CAJA DEL DEPURADOR DE AIRE

*3

BATERÍA

*4

SOPORTE DE LA BATERÍA

*5

CUBIERTA INFERIOR IZQUIERDA DEL MOTOR

*6

CUBIERTA INFERIOR DERECHA DEL MOTOR

*7

TAPA DE LA CULATA N° 2

*8

SUBCONJUNTO DE LA ABRAZADERA DE LA BATERÍA

*9

BANDEJA DE LA BATERÍA

*10

SUBCONJUNTO DEL ELEMENTO DEL FILTRO DEL DEPURADOR DE AIRE

*11

TUBO DEL RADIADOR

*12

PERNO DE LA ABRAZADERA DE LA BATERÍA

*13

ECM

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

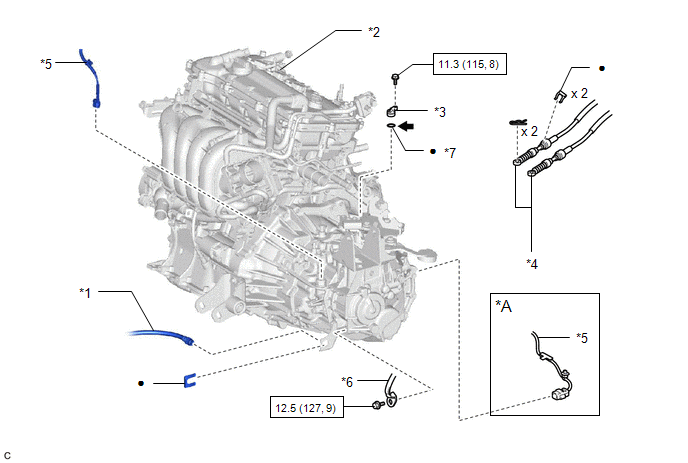

ILUSTRACIÓN

*A

Con interruptor de posición de punto muerto

-

-

*1

MANGUERA DEL EMBRAGUE

*2

CONJUNTO DEL MOTOR CON TRANSEJE

*3

SUBCONJUNTO DE LA CUBIERTA DEL ORIFICIO CONDUCIDO DEL VELOCÍMETRO

*4

CONJUNTO DEL CABLE DE CONTROL DE LA TRANSMISIÓN

*5

MAZO DE CABLES

*6

CABLE DEL MOTOR N° 3

*7

JUNTA TÓRICA

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Aceite de engranajes

-

-

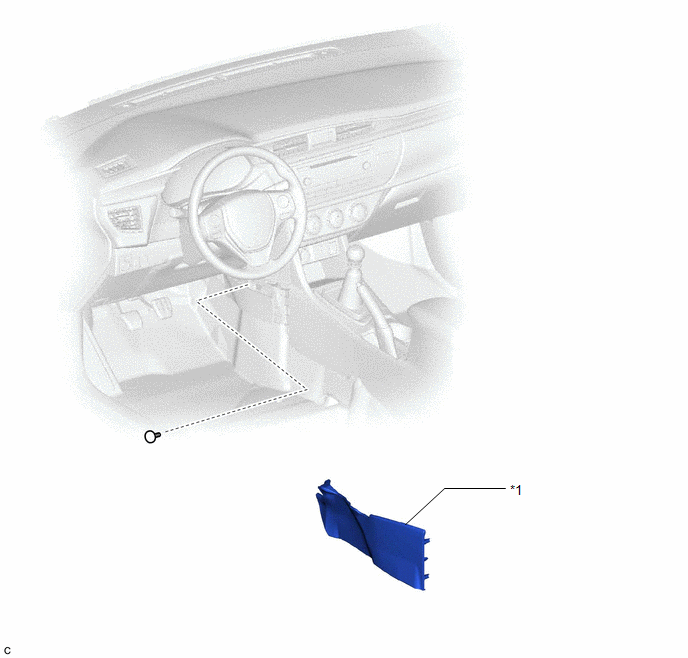

ILUSTRACIÓN

*1

ENCASTRE DE LA CAJA DE LA CONSOLA DELANTERA N° 1

-

-

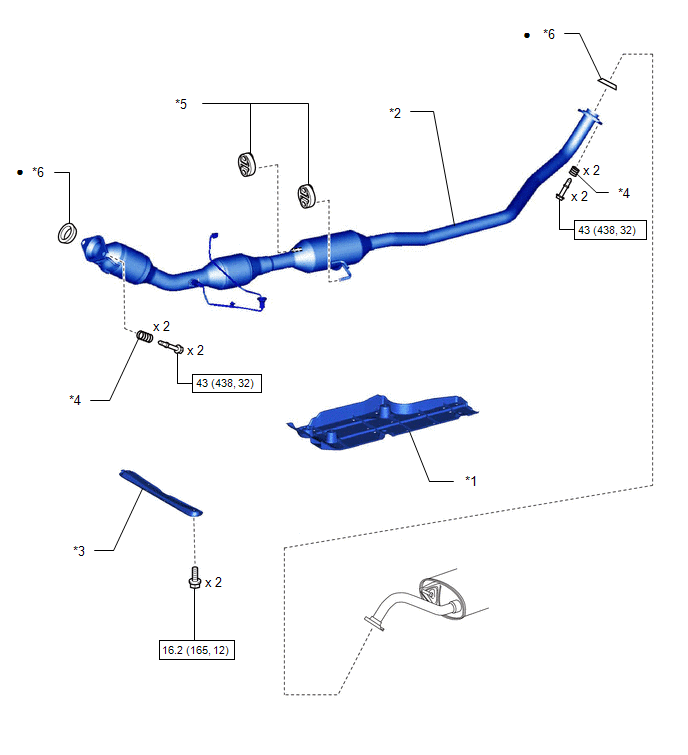

ILUSTRACIÓN

*1

CUBIERTA CENTRAL IZQUIERDA DEL PISO DELANTERO

*2

CONJUNTO DELANTERO DEL TUBO DE ESCAPE (TWC: Catalizador delantero y trasero)

*3

PISO DELANTERO BAJO REFUERZO TRASERO

*4

MUELLE DE COMPRESIÓN

*5

SOPORTE DEL TUBO DE ESCAPE

*6

JUNTA

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

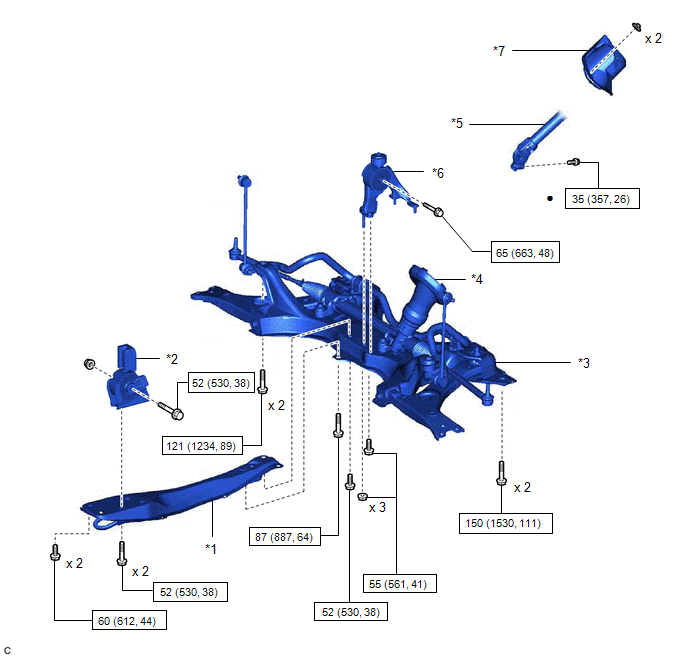

ILUSTRACIÓN

*1

SUBCONJUNTO DEL ELEMENTO DE MONTAJE CENTRAL DEL MOTOR

*2

AISLANTE DE MONTAJE DELANTERO DEL MOTOR

*3

SUBCONJUNTO DEL TRAVESAÑO DE LA SUSPENSIÓN DELANTERA

*4

SUBCONJUNTO DE LA CUBIERTA DEL ORIFICIO DE LA COLUMNA DE DIRECCIÓN N° 1

*5

CONJUNTO DEL EJE INTERMEDIO DE LA DIRECCIÓN N° 2

*6

AISLANTE DE MONTAJE TRASERO DEL MOTOR

*7

HOJA SILENCIADORA DE LA CUBIERTA DEL ORIFICIO DE LA COLUMNA

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

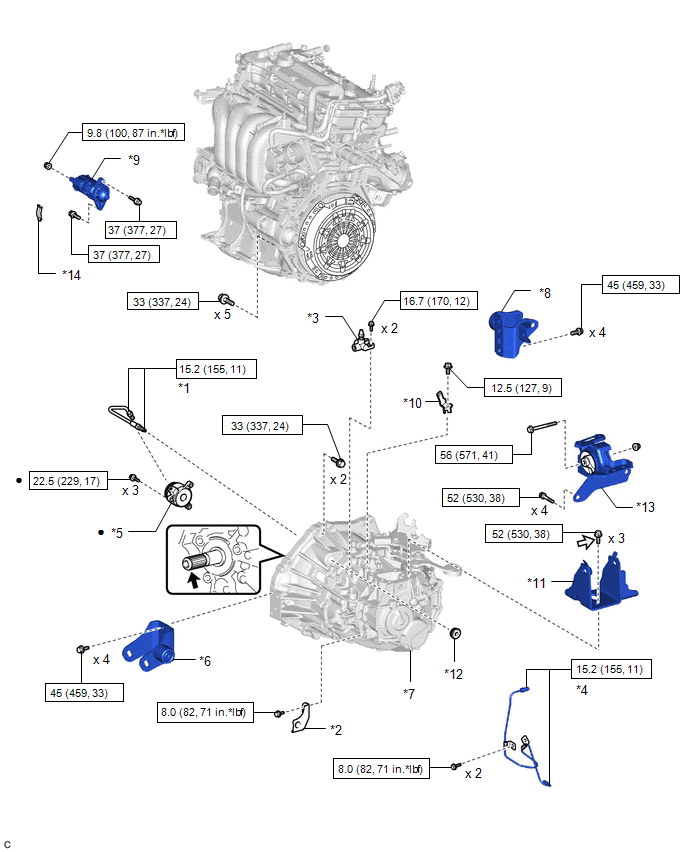

ILUSTRACIÓN

*1

TUBO DE DESEMBRAGUE DEL TAPÓN DE PURGA

*2

SOPORTE DE LA MANGUERA FLEXIBLE DEL EMBRAGUE

*3

SUBCONJUNTO DE PURGA DE DESEMBRAGUE

*4

TUBO DEL CILINDRO DE DESEMBRAGUE A LA MANGUERA FLEXIBLE

*5

CONJUNTO DEL CILINDRO CON COJINETE DE DESEMBRAGUE

*6

SOPORTE DE MONTAJE DELANTERO DEL MOTOR

*7

CONJUNTO DEL TRANSEJE MANUAL

*8

SOPORTE DE MONTAJE TRASERO DEL MOTOR

*9

CONJUNTO DEL MOTOR DE ARRANQUE

*10

SOPORTE DE LA ABRAZADERA DEL MAZO DE CABLES

*11

SOPORTE DE MONTAJE IZQUIERDO DEL MOTOR

*12

FUNDA DEL TUBO DEL EMBRAGUE

*13

AISLANTE DE MONTAJE IZQUIERDO DEL MOTOR

*14

CUBIERTA LATERAL DEL ALOJAMIENTO DEL VOLANTE

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Grasa para ranuras de embrague

Adhesivo 1324

Pieza prerrecubierta

-

-
