Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Al extraer el conjunto del transeje manual, asegúrese de instalar un nuevo conjunto de cilindro de desembrague con cojinete y pernos de instalación nuevos. La extracción del transeje permite que el conjunto del cilindro de desembrague comprimido con cojinete vuelva a su posición original. El polvo de la parte móvil podría dañar el sello del conjunto del cilindro de desembrague con cojinete y provocar fugas de líquido del embrague.

PROCEDIMIENTO

1. INSTALE EL SUBCONJUNTO DE LA CUBIERTA DEL ORIFICIO CONDUCIDO DEL VELOCÍMETRO

(a) Recubra una junta tórica nueva con aceite para engranajes.

(b) Instale la junta tórica en el subconjunto de la cubierta del orificio conducido del velocímetro.

(c) Instale el subconjunto de la cubierta del orificio conducido del velocímetro en el conjunto de la caja del transeje manual con el perno.

Torque:

11.3 N·m {115 kgf·cm, 8 ft·lbf}

2. INSTALE EL SOPORTE DE LA ABRAZADERA DEL MAZO DE CABLES

(a) Instale el soporte de la abrazadera del mazo de cables en el conjunto del transeje manual con el perno.

Torque:

12.5 N·m {127 kgf·cm, 9 ft·lbf}

3. INSTALE EL CONJUNTO DEL CILINDRO CON COJINETE DE DESEMBRAGUE

Haga clic aquí

4. EXTRAIGA EL SUBCONJUNTO DE PURGA DE DESEMBRAGUE

Haga clic aquí

5. INSPECCIONE LA LÍNEA DEL CONDUCTO DEL EMBRAGUE

Haga clic aquí

6. INSTALE EL SUBCONJUNTO DE PURGA DE DESEMBRAGUE

Haga clic aquí

7. INSTALE EL SOPORTE DE LA MANGUERA FLEXIBLE DEL EMBRAGUE

(a) Instale el soporte de la manguera flexible del embrague en el conjunto del transeje manual con el perno.

Torque:

8.0 N·m {82 kgf·cm, 71 in·lbf}

8. COLOQUE EL TUBO DEL CILINDRO DE DESEMBRAGUE A LA MANGUERA FLEXIBLE

Haga clic aquí

9. INSTALE EL SOPORTE DE MONTAJE TRASERO DEL MOTOR

(a) Coloque el soporte trasero de montaje del motor en el conjunto del transeje automático con los 4 pernos.

Torque:

45 N·m {459 kgf·cm, 33 ft·lbf}

10. INSTALE EL SOPORTE DE MONTAJE DELANTERO DEL MOTOR

(a) Coloque el soporte de montaje delantero del motor en el conjunto del transeje automático con los 4 pernos.

Torque:

45 N·m {459 kgf·cm, 33 ft·lbf}

11. INSTALE EL CONJUNTO DE TRANSEJE MANUAL

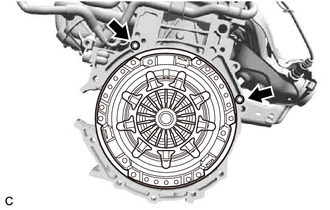

(a) Asegúrese de que los 2 pasadores de detonación están instalados en el conjunto del motor antes de instalar el conjunto del transeje manual.

(b) Alinee el eje de entrada con el disco del embrague e instale el conjunto del transeje manual en el conjunto del motor.

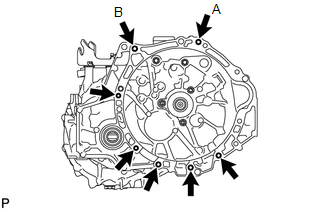

(c) Instale provisionalmente el perno A.

(d) Coloque el perno (B) y, a continuación, apriete completamente el perno (A).

Torque:

33 N·m {337 kgf·cm, 24 ft·lbf}

(e) Coloque los 5 pernos.

Torque:

33 N·m {337 kgf·cm, 24 ft·lbf}

AVISO:

  • Asegúrese de que el mazo de cables u otros objetos no queden atrapados entre las superficies de contacto.
  • No fuerce al hacer palanca en el conjunto del transeje manual cuando lo instale en el conjunto del motor.
  • No aplique demasiada fuerza al conjunto del transeje manual ya que se puede romper el eje de entrada.
  • Asegúrese de que los 2 pasadores de detonación encajen firmemente en los orificios para instalar el conjunto del transeje manual en el conjunto del motor.
  • Asegúrese de que las superficies de contacto del conjunto del motor y del conjunto de transeje manual estén pegadas una a la otra antes de ajustar los pernos.

(f) Limpie los 3 pernos y los orificios de instalación del conjunto del transeje manual.

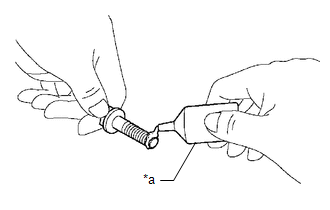

(g) Aplique adhesivo a las 2 o 3 roscas en los terminales de los 3 pernos.

Adhesivo:

Producto adhesivo original de Toyota 1324, Three Bond 1324 o equivalente

*a

Adhesivo

(h) Coloque el soporte de montaje trasero izquierdo del motor en el conjunto del transeje automático con los 3 pernos.

Torque:

52 N·m {530 kgf·cm, 38 ft·lbf}

(i) Instale el aislante izquierdo de montaje del motor en la carrocería del vehículo con los 4 pernos.

Torque:

52 N·m {530 kgf·cm, 38 ft·lbf}

OBSERVACIÓN:

Realice este procedimiento solo cuando sea necesario sustituir el aislante de montaje izquierdo del motor.

(j) Instale el aislante de montaje izquierdo del motor con el perno pasante y la tuerca.

Torque:

56 N·m {571 kgf·cm, 41 ft·lbf}

OBSERVACIÓN:

Cuando apriete el perno pasante, evite que gire la tuerca.

12. INSTALE LA CUBIERTA LATERAL DEL ALOJAMIENTO DEL VOLANTE

Haga clic aquí

13. INSTALE EL CONJUNTO DEL MOTOR DE ARRANQUE

Haga clic aquí

14. INSTALE TEMPORALMENTE EL AISLANTE DE MONTAJE TRASERO DEL MOTOR

Haga clic aquí

15. INSTALE TEMPORALMENTE EL AISLANTE DE MONTAJE DELANTERO DEL MOTOR

Haga clic aquí

16. INSTALE PROVISIONALMENTE EL SUBCONJUNTO DEL ELEMENTO DE MONTAJE CENTRAL DEL MOTOR

Haga clic aquí

17. INSTALE EL SUBCONJUNTO DEL TRAVESAÑO DE LA SUSPENSIÓN DELANTERA

Haga clic aquí

18. CONECTE EL SUBCONJUNTO DE LA CUBIERTA DEL ORIFICIO DE LA COLUMNA DE DIRECCIÓN N° 1

Haga clic aquí

19. CONECTE EL CONJUNTO DEL EJE INTERMEDIO DE DIRECCIÓN N° 2

Haga clic aquí

20. INSTALE LA HOJA SILENCIADORA DE LA CUBIERTA DEL ORIFICIO DE LA COLUMNA

Haga clic aquí

21. INSTALE COMPLETAMENTE EL SUBCONJUNTO DEL ELEMENTO DE MONTAJE CENTRAL DEL MOTOR

Haga clic aquí

22. INSTALE TOTALMENTE EL AISLANTE DE MONTAJE TRASERO DEL MOTOR

Haga clic aquí

23. INSTALE TOTALMENTE EL AISLANTE DE MONTAJE DELANTERO DEL MOTOR

Haga clic aquí

24. EXTRAIGA EL PUENTE DE SOPORTE DEL MOTOR

(a) Extraiga la SST de la carrocería del vehículo.

AVISO:

Evite que la SST entre en contacto con la carrocería del vehículo o el parabrisas.

25. QUITE EL SOPORTE DEL MOTOR

Haga clic aquí

26. INSTALE EL CONJUNTO DEL EJE PROPULSOR

Haga clic aquí

27. COLOQUE EL CONJUNTO DEL TUBO DE ESCAPE DELANTERO (TWC: Catalizador delantero y trasero)

Haga clic aquí

28. INSTALE EL PISO DELANTERO BAJO REFUERZO TRASERO

Haga clic aquí

29. INSTALE LA CUBIERTA CENTRAL IZQUIERDA DEL PISO DELANTERO

Haga clic aquí

30. INSTALE EL ENCASTRE DE LA CAJA DE LA CONSOLA DELANTERA N° 1

Haga clic aquí

31. CONECTE LA MANGUERA DEL EMBRAGUE

Haga clic aquí

32. CONECTE EL CABLE DEL MOTOR N° 3

(a) Conecte el cable del motor n° 3 al conjunto del transeje manual con el perno.

Torque:

12.5 N·m {127 kgf·cm, 9 ft·lbf}

33. CONECTE EL MAZO DE CABLES (con interruptor de punto muerto)

(a) Enganche las 3 abrazaderas para conectar el cable del motor en el conjunto del transeje manual.

(b) Conecte el conector del interruptor de posición de punto muerto.

(c) Conecte el conector del conjunto del interruptor de las luces de marcha atrás.

34. CONECTE EL MAZO DE CABLES (sin interruptor de punto muerto)

(a) Conecte el conector del conjunto del interruptor de las luces de marcha atrás y enganche la abrazadera.

35. INSTALE EL ECM

Haga clic aquí

36. CONECTE EL CONJUNTO DEL CABLE DE CONTROL DE LA TRANSMISIÓN

Haga clic aquí

37. INSTALE EL SOPORTE DE LA BATERÍA

Haga clic aquí

38. INSTALE LA BATERÍA

Haga clic aquí

39. INSTALE EL SUBCONJUNTO DE LA CAJA DEL DEPURADOR DE AIRE

Haga clic aquí

40. INSTALE LA TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA

Haga clic aquí

41. COLOQUE LA TAPA DE LA CULATA N° 2

Haga clic aquí

42. INSTALE LA CUBIERTA INFERIOR DERECHA DEL MOTOR

Haga clic aquí

43. INSTALE LA CUBIERTA INFERIOR IZQUIERDA DEL MOTOR

Haga clic aquí

44. INSTALE LAS RUEDAS DELANTERAS

Haga clic aquí

45. INSTALE EL SUBCONJUNTO DEL PANEL SUPERIOR DEL CUBRETABLEROS EXTERIOR

Haga clic aquí

46. INSTALE EL PROTECTOR CONTRA SALPICADURAS DEL CONDUCTO DE AIRE DE LA CALEFACCIÓN N° 1

Haga clic aquí

47. INSTALE LA PLACA DE PROTECCIÓN DE AGUA DERECHA

Haga clic aquí

48. INSTALE EL CONJUNTO DE MOTOR Y VARILLAJE DEL LIMPIAPARABRISAS

Haga clic aquí

49. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA

Haga clic aquí

50. AÑADA ACEITE AL TRANSEJE MANUAL

Haga clic aquí

51. AJUSTE LA POSICIÓN DE LA PALANCA DE CAMBIOS

Haga clic aquí

52. EFECTÚE LA INICIALIZACIÓN

Haga clic aquí

53. COMPRUEBE SI HAY FUGAS DE COMBUSTIBLE

Haga clic aquí

54. COMPRUEBE SI HAY FUGAS DE REFRIGERANTE

Haga clic aquí

55. COMPRUEBE SI HAY FUGAS DE ACEITE

Haga clic aquí

56. COMPRUEBE SI HAY FUGAS DE GASES DE ESCAPE

Haga clic aquí

57. CALIENTE EL MOTOR

Haga clic aquí

58. COMPRUEBE EL AJUSTE DEL ENCENDIDO

Haga clic aquí

59. COMPRUEBE EL RÉGIMEN DE RALENTÍ DEL MOTOR

Haga clic aquí

60. COMPRUEBE EL CO/HC

Haga clic aquí

61. AJUSTE LA ALINEACIÓN DE LAS RUEDAS DELANTERAS

Haga clic aquí

62. COMPRUEBE LA SEÑAL DEL SENSOR DE VELOCIDAD

Haga clic aquí
