Toyota Corolla Manual de Taller: Componentes

Toyota Corolla Manual de Taller / Audio Visual Telemática / Pantalla De NavegaciÓn / InformaciÓn MÚltiple / Receptor De NavegaciÓn / Componentes

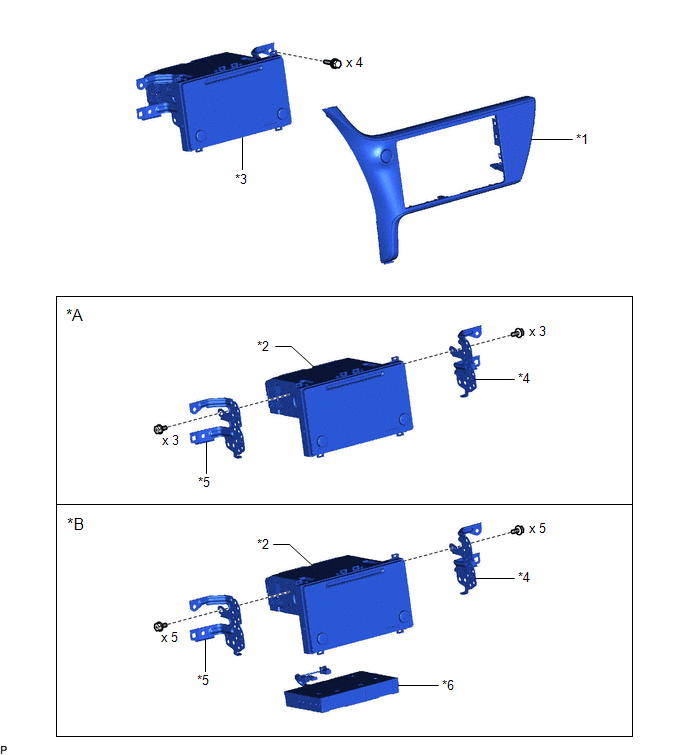

COMPONENTES

ILUSTRACIÓN

*A

Sin radio satélite

*B

Con radio satélite

*1

SUBCONJUNTO CENTRAL DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

*2

CONJUNTO DEL RECEPTOR DE NAVEGACIÓN

*3

CONJUNTO DEL RECEPTOR DE NAVEGACIÓN CON SOPORTE

*4

SOPORTE DE LA RADIO N° 1

*5

SOPORTE DE LA RADIO N° 2

*6

CONJUNTO DEL SINTONIZADOR DE COMPONENTES ESTÉREO CON CABLE
    Receptor De NavegaciÓn

    ExtracciÓn
