Toyota Corolla Manual de Taller: Ajuste

AJUSTE

PROCEDIMIENTO

1. RETIRE LA TAPA DE LA CULATA N° 2

Haga clic aquí

2. EXTRAIGA LA TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA

Haga clic aquí

3. EXTRAIGA EL SUBCONJUNTO DE LA CAJA DEL DEPURADOR DE AIRE

Haga clic aquí

4. AJUSTE EL CONJUNTO DEL CABLE DE CONTROL DE LA TRANSMISIÓN

(a) Extraiga el conjunto de la caja de la consola trasera.

Haga clic aquí

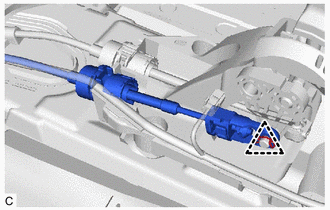

(b) Extraiga el clip y desconecte el cable selector de control de la transmisión del conjunto de la palanca de cambios de piso.

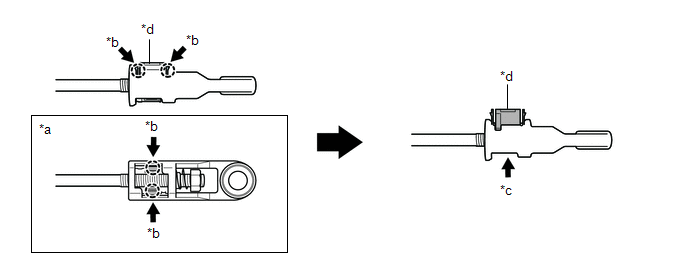

(c) Presione a la vez las 2 garras situadas en la parte superior de la pieza de bloqueo. Mientras sujeta las 2 garras al mismo tiempo, presione las 2 patillas de la parte inferior de la pieza de bloqueo la una hacia la otra y hacia arriba para extraer la pieza de bloqueo.

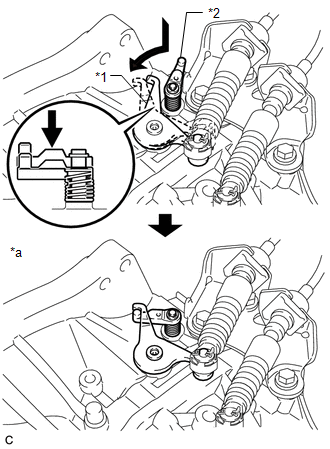

(d) Enganche la palanca exterior del conjunto del transeje manual en el conjunto del pasador de restricción de marcha atrás para fijarla.

*1 Palanca exterior *2 Conjunto del pasador de restricción de marcha atrás *a Asegurado

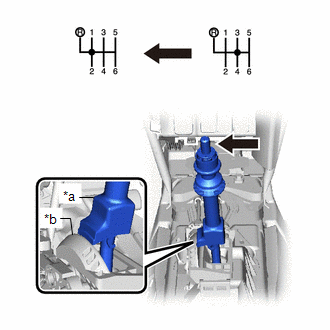

(e) Presione el eje deslizante hasta que entre en contacto con la cara de la leva AVISO: No tire del eje del dispositivo de deslizamiento Cuando ajuste el cable compruebe que la palanca de cambios no está en la 1a o 2a posición.

*a Eje del dispositivo de deslizamiento *b Cara de la leva

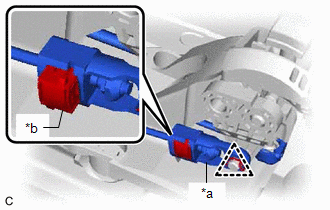

(f) Coloque el cable selector de control de la transmisión en el conjunto de la palanca de cambios con el clip. AVISO: Asegúrese de que la pieza de bloqueo sobresale de la caja del dispositivo de ajuste. Cuando ajuste el cable compruebe que la palanca de cambios no está en la 1a o 2a posición.

*a Cable selector de control de la transmisión *b Pieza de bloqueo

(g) Presione la pieza de bloqueo en la caja del dispositivo de ajuste.

AVISO:

Presione con fuerza la pieza de bloqueo hasta que quede enganchada.

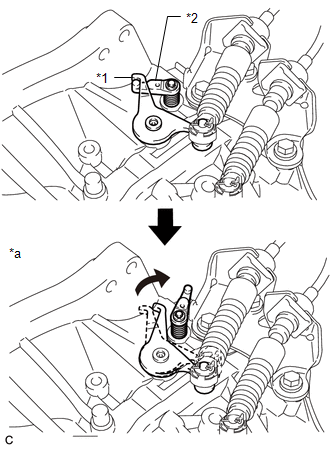

(h) Mueva la palanca de cambios a la posición de marcha atrás, para que la palanca exterior se desbloquee.

*1 Palanca exterior *2 Conjunto del pasador de restricción de marcha atrás *a Sin pisar

(i) Instale el conjunto de la caja de la consola trasera.

Haga clic aquí

5. INSTALE EL SUBCONJUNTO DE LA CAJA DEL DEPURADOR DE AIRE

Haga clic aquí

6. INSTALE LA TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA

Haga clic aquí

7. COLOQUE LA TAPA DE LA CULATA N° 2

Haga clic aquí
