INSTALACIÓN

PROCEDIMIENTO

1. COLOQUE EL SOPORTE DEL CABLE DE CONTROL DE LA TRANSMISIÓN

OBSERVACIÓN:

Realice este procedimiento sólo cuando sea necesaria la sustitución del soporte del cable de control de la transmisión.

(a) Instale el soporte del cable de control de la transmisión a la carrocería con la tuerca.

Torque:

5.0 N·m {51 kgf·cm, 4 ft·lbf}

2. INSTALE EL CONJUNTO DEL CABLE DE CONTROL DE LA TRANSMISIÓN

(a) Pase el cable de control de la transmisión hacia el interior del vehículo e instale el conjunto del cable de control de la transmisión en la carrocería con las 2 tuercas.

Torque:

5.0 N·m {51 kgf·cm, 44 in·lbf}

(b) Conecte el conjunto del cable de control de la transmisión al soporte del cable de control de la transmisión con la tuerca.

Torque:

5.0 N·m {51 kgf·cm, 44 in·lbf}

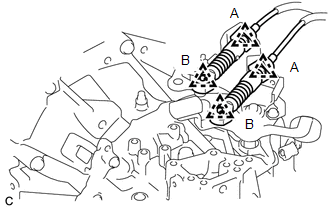

(c) Conecte el conjunto del cable de control de la transmisión al conjunto del soporte del cable de control con 2 clips nuevos (A).

(d) Conecte el conjunto del cable de control de la transmisión en el conjunto del transeje manual con los 2 clips (B).

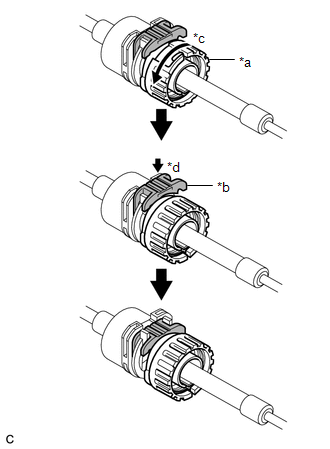

(e) Gire la tuerca aproximadamente 180° en el sentido contrario a las agujas del reloj y manténgala en dicha posición. A continuación, presione el tope hasta que haga 2 "clics".

*a Tuerca *b Tope *c Girar *d Empujar

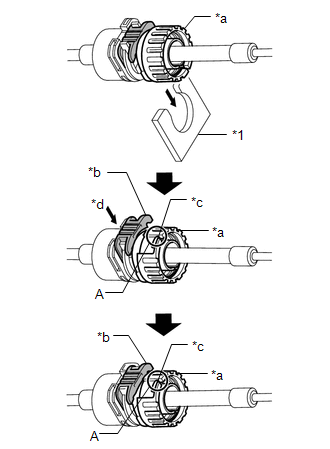

(f) Conecte el conjunto del cable de control de la transmisión al conjunto de la palanca de cambios, compruebe si la posición del muelle es la misma que la que se muestra en la ilustración con la letra A y presione el tope. OBSERVACIÓN: Si no puede introducir el tope presionando, gire ligeramente la tuerca en el sentido de las agujas del reloj y a continuación presione el tope.

*1 Conjunto de la palanca de cambios *a Tuerca *b Tope *c Muelle *d Empujar

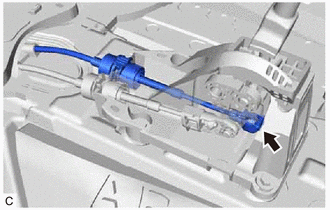

(g) Conecte el cable del cambio de control de la transmisión en el conjunto de la palanca de cambios.

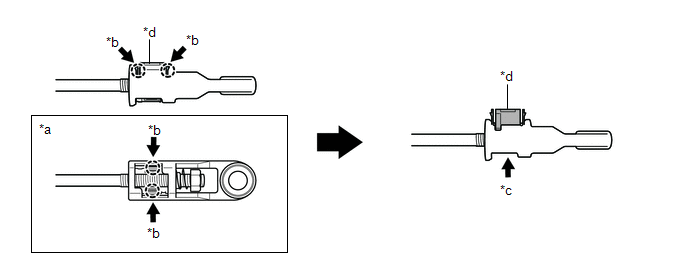

(h) Presione a la vez las 2 garras situadas en la parte superior de la pieza de bloqueo. Mientras sujeta las 2 garras al mismo tiempo, presione las 2 patillas de la parte inferior de la pieza de bloqueo la una hacia la otra y hacia arriba para extraer la pieza de bloqueo.

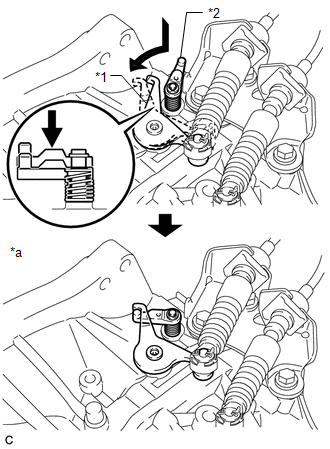

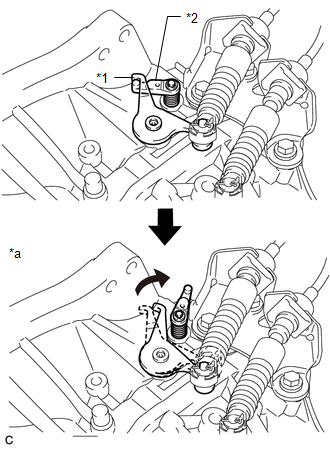

(i) Enganche la palanca exterior del conjunto del transeje manual en el conjunto del pasador de restricción de marcha atrás para fijarla.

*1 Palanca exterior *2 Conjunto del pasador de restricción de marcha atrás *a Asegurado

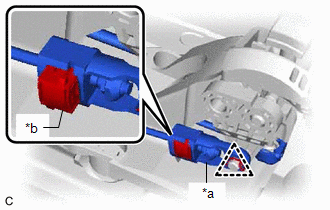

(j) Presione el eje deslizante hasta que entre en contacto con la cara de la leva AVISO: No tire del eje del dispositivo de deslizamiento Cuando ajuste el cable compruebe que la palanca de cambios no está en la 1a o 2a posición.

*a Eje del dispositivo de deslizamiento *b Cara de la leva

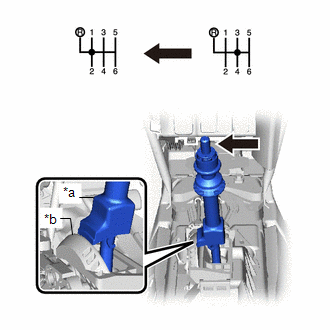

(k) Conecte el cable selector de control de la transmisión al conjunto de la palanca de cambios con el clip. AVISO: Asegúrese de que la pieza de bloqueo sobresale de la caja del dispositivo de ajuste. Cuando ajuste el cable compruebe que la palanca de cambios no está en la 1a o 2a posición.

*a Cable selector de control de la transmisión *b Pieza de bloqueo

(l) Presione la pieza de bloqueo en la caja del dispositivo de ajuste.

AVISO:

Presione con fuerza la pieza de bloqueo hasta que quede enganchada.

(m) Mueva la palanca de cambios a la posición de marcha atrás, para que la palanca exterior se desbloquee.

*1 Palanca exterior *2 Conjunto del pasador de restricción de marcha atrás *a Sin pisar

3. INSTALE EL CONJUNTO DE LA CAJA DE LA CONSOLA TRASERA

Haga clic aquí

4. INSTALE EL AISLANTE TÉRMICO DEL PISO DELANTERO N° 1

(a) Coloque el aislante térmico n° 1 del piso delantero con las 3 tuercas.

Torque:

5.5 N·m {56 kgf·cm, 49 in·lbf}

5. COLOQUE EL CONJUNTO DEL TUBO DE ESCAPE DELANTERO (TWC: Catalizador delantero y trasero)

Haga clic aquí

6. INSTALE EL SUBCONJUNTO DE LA CAJA DEL DEPURADOR DE AIRE

Haga clic aquí

7. INSTALE LA TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA

Haga clic aquí

8. COLOQUE LA TAPA DE LA CULATA N° 2

Haga clic aquí

9. INSTALE LA BATERÍA

Haga clic aquí

10. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA

Haga clic aquí
