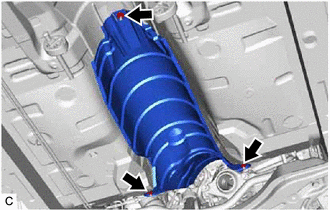

EXTRACCIÓN PROCEDIMIENTO 1. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA AVISO: Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable. Haga clic aquí 2. EXTRAIGA LA BATERÍA Haga clic aquí 3. RETIRE LA TAPA DE LA CULATA N° 2 Haga clic aquí 4. EXTRAIGA LA TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA Haga clic aquí 5. EXTRAIGA EL SUBCONJUNTO DE LA CAJA DEL DEPURADOR DE AIRE Haga clic aquí 6. EXTRAIGA EL CONJUNTO DEL TUBO DE ESCAPE DELANTERO (TWC: Catalizador delantero y trasero) Haga clic aquí 7. EXTRAIGA EL AISLANTE TÉRMICO DEL PISO DELANTERO N° 1
8. EXTRAIGA EL CONJUNTO DE LA CAJA DE LA CONSOLA TRASERA Haga clic aquí 9. EXTRAIGA EL CONJUNTO DEL CABLE DE CONTROL DE LA TRANSMISIÓN

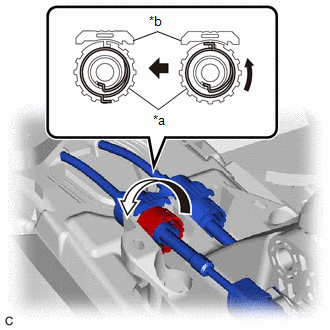

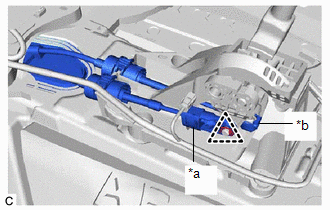

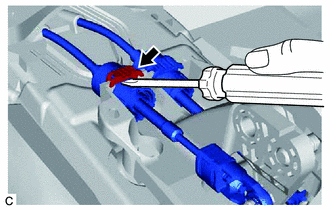

(b) Desconecte el cable del cambio de control de la transmisión del conjunto de la palanca de cambios.

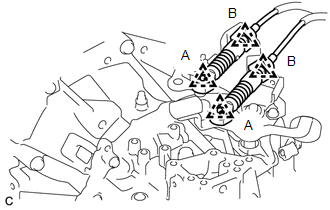

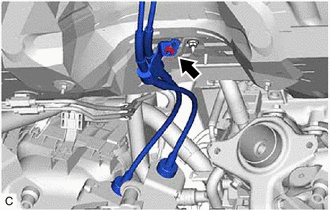

(f) Extraiga los 2 clips (B) y desconecte el conjunto del cable de control de la transmisión del conjunto del soporte de dicho cable.

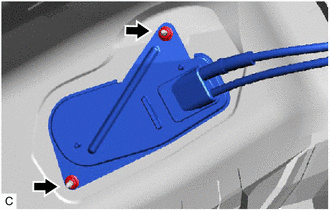

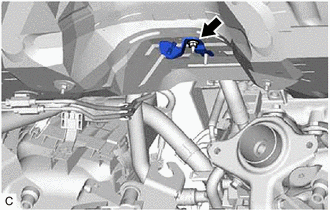

10. EXTRAIGA EL SOPORTE DEL CABLE DE CONTROL DE LA TRANSMISIÓN OBSERVACIÓN: Realice este procedimiento solo cuando sea necesaria la sustitución del soporte del cable de control de la transmisión.
|
