Toyota Corolla Manual de Taller: Componentes

COMPONENTES

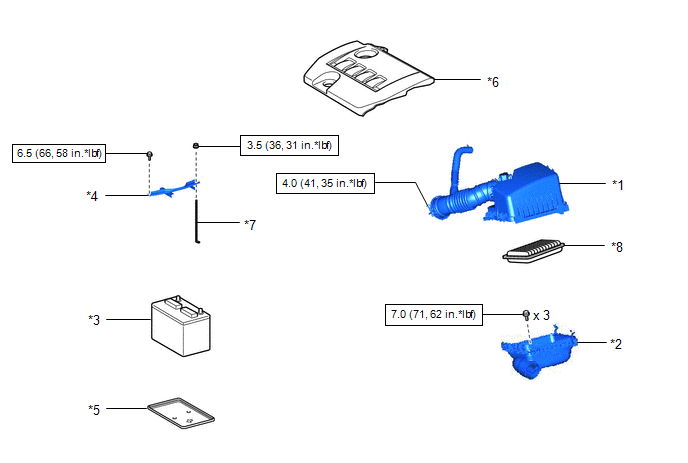

ILUSTRACIÓN

*1

TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA

*2

SUBCONJUNTO DE LA CAJA DEL DEPURADOR DE AIRE

*3

BATERÍA

*4

SUBCONJUNTO DE LA ABRAZADERA DE LA BATERÍA

*5

BANDEJA DE LA BATERÍA

*6

TAPA DE LA CULATA N° 2

*7

PERNO DE LA ABRAZADERA DE LA BATERÍA

*8

SUBCONJUNTO DEL ELEMENTO DEL FILTRO DEL DEPURADOR DE AIRE

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

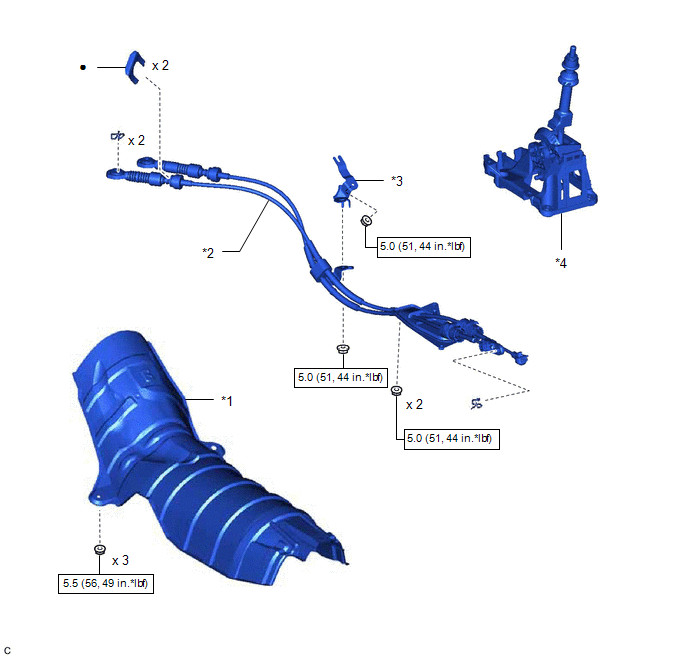

ILUSTRACIÓN

*1

AISLANTE TÉRMICO DEL PISO DELANTERO N° 1

*2

CONJUNTO DEL CABLE DE CONTROL DE LA TRANSMISIÓN

*3

SOPORTE DEL CABLE DE CONTROL DE LA TRANSMISIÓN

*4

CONJUNTO DE LA PALANCA DE CAMBIOS

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

    Cable De Control De La TransmisiÓn

    ExtracciÓn
