DESCRIPCIÓN

El conjunto del sintonizador de componentes estéreo envía la señal de datos de imagen al conjunto del receptor de radio y pantalla a través de este circuito.

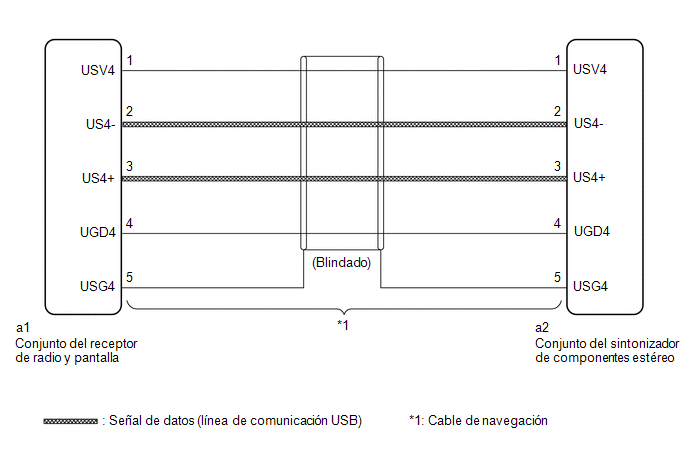

DIAGRAMA DE CONEXIONES

PROCEDIMIENTO

1.	INSPECCIONE EL CABLE DE NAVEGACIÓN

(a) Extraiga el cable de navegación.

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester	Estado	Valor especificado
a2-1 (USV4) - a1-1 (USV4)	Siempre	Inferior a 1 Ω
a2-2 (US4-) - a1-2 (US4-)	Siempre	Inferior a 1 Ω
a2-3 (US4+) - a1-3 (US4+)	Siempre	Inferior a 1 Ω
a2-4 (UGD4) - a1-4 (UGD4)	Siempre	Inferior a 1 Ω
a2-5 (USG4) - a1-5 (USG4)	Siempre	Inferior a 1 Ω
a2-1 (USV4) - Masa de la carrocería	Siempre	10 kΩ o superior
a2-2 (US4-) - Masa de la carrocería	Siempre	10 kΩ o superior
a2-3 (US4+) - Masa de la carrocería	Siempre	10 kΩ o superior
a2-4 (UGD4) - Masa de la carrocería	Siempre	10 kΩ o superior
a2-5 (USG4) - Masa de la carrocería	Siempre	10 kΩ o superior

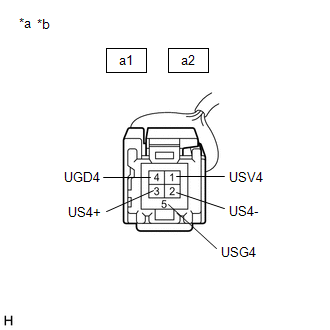

Vista frontal del conector del cable de navegación

(al conjunto del receptor de radio y pantalla)

Vista frontal del conector del cable de navegación

(al conjunto del sintonizador de componentes estéreo)

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

MAL

SUSTITUYA EL CABLE DE NAVEGACIÓN

Circuito de la señal de datos entre el receptor de radio y el adaptador de la clavija estéreo

Circuito de la señal de marcha atrás
