INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL RADIADOR

(a) Instale la cubierta del ventilador en el conjunto del radiador con los 2 pernos.

Torque:

7.0 N·m {71 kgf·cm, 62 in·lbf}

AVISO:

Procure no dañar el conjunto del radiador cuando coloque la cubierta del ventilador.

(b) Conecte la manguera del depósito auxiliar al conjunto del radiador.

(c) Coloque los 2 soportes inferiores del radiador en la carrocería del vehículo.

(d) Coloque el conjunto del radiador con la cubierta del ventilador a los 2 soportes inferiores del radiador.

AVISO:

Cuando instale el conjunto del radiador, no aplique una fuerza excesiva al conjunto del condensador ni al tubo.

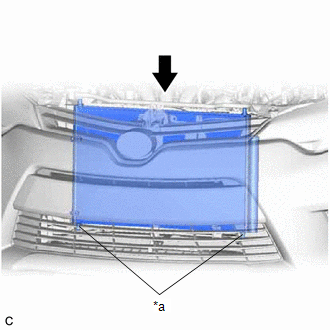

(e) Enganche las 2 guías para conectar el conjunto del condensador como se muestra en la ilustración.

AVISO:

Asegúrese de no dañar el conjunto del condensador ni el conjunto del radiador al colocar el conjunto del condensador.

*a

Guía

(f) Conecte el conector de la ECU del ventilador de refrigeración.

(g) Enganche la abrazadera del mazo de cables.

2. COLOQUE LA CUBIERTA DEL VENTILADOR N° 2

(a) Enganche las 2 garras y las 2 guías e instale la cubierta del ventilador n° 2 en el conjunto del radiador.

(b) Coloque los 2 pernos.

Torque:

7.0 N·m {71 kgf·cm, 62 in·lbf}

3. COLOQUE EL SOPORTE SUPERIOR DEL RADIADOR

(a) Instale el amortiguador del soporte del radiador en los soportes superiores del radiador.

(b) Instale los 2 soportes superiores del radiador con los 2 pernos.

Torque:

19 N·m {194 kgf·cm, 14 ft·lbf}

4. CONECTE LA MANGUERA DEL RADIADOR N° 2

(a) Conecte la manguera del radiador n° 2 y deslice el clip para fijarla.

5. CONECTE LA MANGUERA DEL RADIADOR N° 3

(a) Conecte el tubo del radiador con los 2 pernos.

Torque:

8.0 N·m {82 kgf·cm, 71 in·lbf}

(b) Conecte la manguera del radiador n° 3 y deslice el clip para fijarla.

6. CONECTE LA MANGUERA DE DERIVACIÓN DE AGUA N° 2

(a) Conecte la manguera de derivación de agua n° 2 y deslice el clip para fijarla.

(b) Enganche las 3 abrazaderas.

7. INSTALE EL CONJUNTO DEL TERMISTOR

Haga clic aquí

8. INSTALE LA BATERÍA

Haga clic aquí

9. AÑADA REFRIGERANTE DEL MOTOR

Haga clic aquí

10. COMPRUEBE SI HAY FUGAS DE REFRIGERANTE

Haga clic aquí

11. INSTALE LA CUBIERTA INFERIOR DERECHA DEL MOTOR

Haga clic aquí

12. INSTALE LA CUBIERTA INFERIOR IZQUIERDA DEL MOTOR

Haga clic aquí

    ExtracciÓn

    Refrigerante
