Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, lea el aviso de desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

3. RETIRE LA TAPA DE LA CULATA N° 2

Haga clic aquí

4. EXTRAIGA LA CORREA TRAPEZOIDAL RANURADA

Haga clic aquí

5. EXTRAIGA EL CONJUNTO DEL GENERADOR

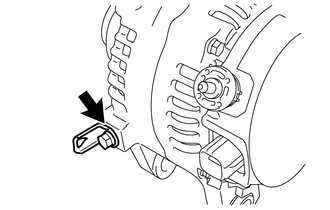

(a) Quite la capucha del terminal.

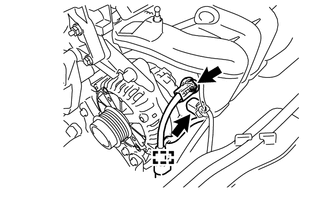

(b) Extraiga la tuerca y desconecte el mazo de cables del terminal B.

(c) Desconecte el conector y suelte la abrazadera del mazo de cables.

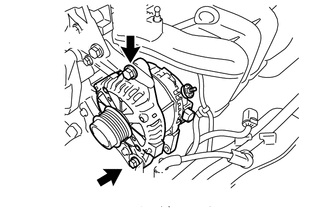

(d) Extraiga los 2 pernos y el conjunto del generador.

(e) Quite el perno y el soporte de la abrazadera del mazo de cables.
