Toyota Corolla Manual de Taller: Desmontaje

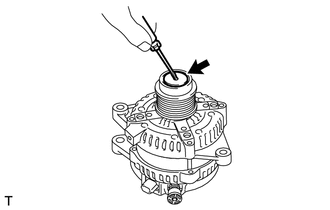

(a) Quite el tapón del extractor del generador con un destornillador.

AVISO:

No reutilice la tapa de la polea del generador.

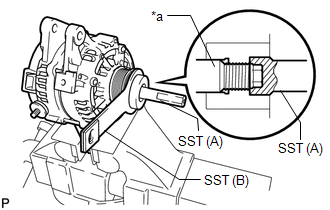

(b) Coloque la SST (A) y (B) en el generador con polea de embrague como se muestra en la ilustración.

SST: 09820-63021

AVISO:

Fije firmemente la SST a la polea del generador con embrague y al eje del rotor.

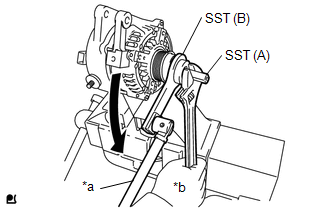

(c) Afloje la polea del generador con embrague, gire la SST (B), tal y como se muestra en la ilustración.

AVISO:

• Compruebe si el armazón del terminal de excitación del generador está bien sujeto en el torno de banco.
• Sujete la SST (A) firmemente durante la operación.

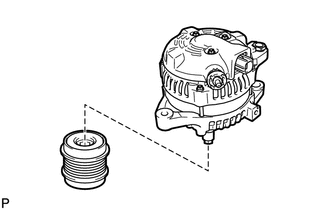

(a) Coloque el conjunto del generador en la polea del generador con embrague.

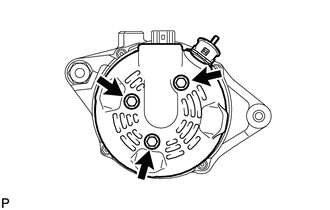

(b) Extraiga los 3 pernos y la tapa del extremo trasero del conjunto de la bobina del generador.

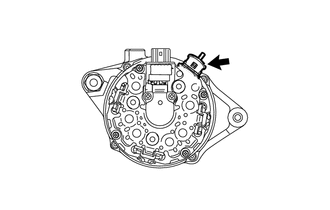

(a) Extraiga el aislador de terminal del conjunto de la bobina del generador.

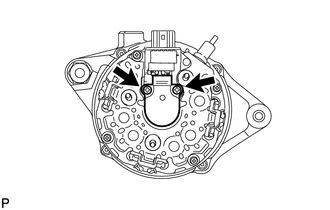

(a) Extraiga los 2 tornillos y el conjunto del portaescobillas de la bobina del generador.

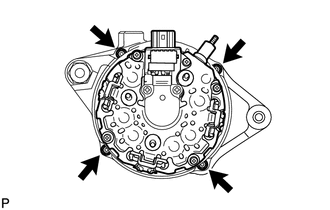

(a) Quite los 4 pernos.

(b) Utilice la SST para extraer el conjunto de la bobina del generador.

SST: 09950-40011

09951-04020

09952-04010

09953-04020

09954-04010

09955-04071

09957-04010

09958-04011

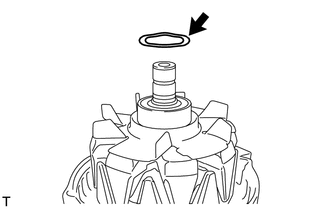

(a) Extraiga la arandela.

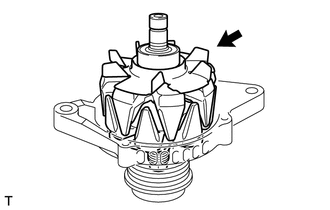

(b) Extraiga el conjunto del rotor del generador.

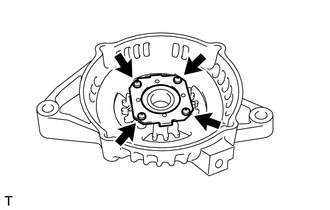

(a) Extraiga los 4 tornillos y la placa de retención del armazón del terminal de excitación del generador.

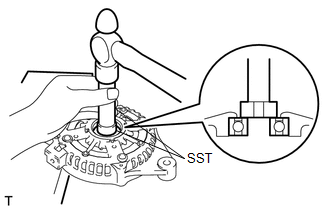

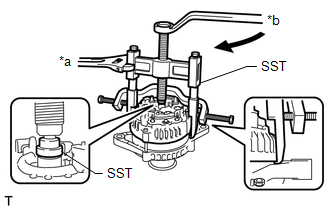

(b) Extraiga el cojinete del armazón del terminal de excitación del generador con la SST y un martillo.

SST: 09950-60010

09951-00250

SST: 09950-70010

09951-07100
