EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA LA CUBIERTA INFERIOR IZQUIERDA DEL MOTOR

Haga clic aquí

2. EXTRAIGA LA CUBIERTA INFERIOR DERECHA DEL MOTOR

Haga clic aquí

3. VACÍE EL REFRIGERANTE DEL MOTOR

Haga clic aquí

4. EXTRAIGA LA BATERÍA

Haga clic aquí

5. EXTRAIGA EL CONJUNTO DE TERMISTOR

Haga clic aquí

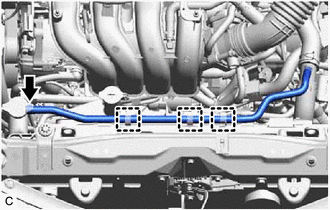

6. DESCONECTE LA MANGUERA DE DERIVACIÓN DE AGUA N° 2

(a) Desenganche las 3 abrazaderas.

(b) Deslice el clip y separe la manguera de derivación de agua n° 2.

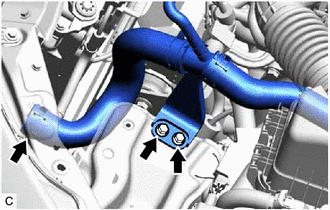

7. DESCONECTE LA MANGUERA DEL RADIADOR N° 3

(a) Deslice el clip y desconecte la manguera del radiador n° 3.

(b) Extraiga los 2 pernos para desconectar el tubo del radiador.

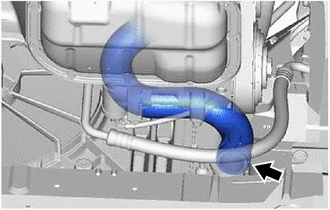

8. DESCONECTE LA MANGUERA DEL RADIADOR N° 2

(a) Deslice el clip y desconecte la manguera del radiador n° 2.

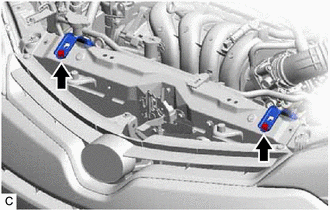

9. EXTRAIGA EL SOPORTE SUPERIOR DEL RADIADOR

(a) Retire los 2 pernos y extraiga los 2 soportes superiores del radiador.

(b) Extraiga el amortiguador del soporte del radiador del soporte superior del radiador.

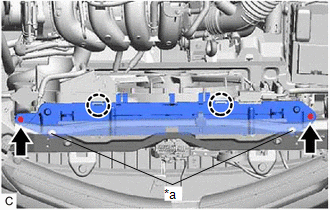

10. EXTRAIGA LA CUBIERTA DEL VENTILADOR N° 2

(a) Quite los 2 pernos.

*a

Guía

(b) Desenganche las 2 garras y las 2 guías para extraer la cubierta del ventilador n° 2 del conjunto del radiador.

11. EXTRAIGA EL CONJUNTO DEL RADIADOR

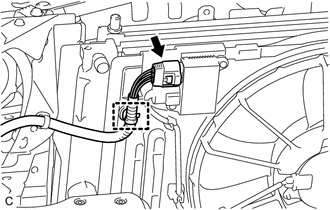

(a) Desconecte el conector de la ECU del ventilador de refrigeración.

(b) Desenganche la abrazadera del mazo de cables.

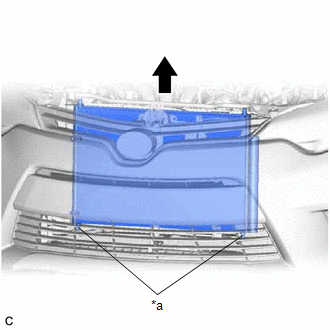

(c) Desenganche las 2 guías y desconecte el conjunto del condensador de la cubierta del ventilador, como se muestra en la ilustración.

AVISO:

Asegúrese de no dañar el conjunto del condensador ni el conjunto del radiador al extraer el conjunto del condensador.

*a

Guía

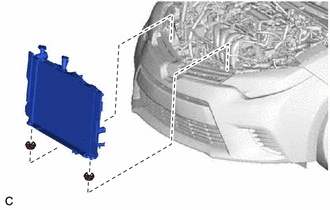

(d) Extraiga el conjunto del radiador de la cubierta del ventilador de los 2 soportes inferiores del radiador.

AVISO:

Cuando extraiga el conjunto del radiador, no aplique una fuerza excesiva al conjunto del condensador ni al tubo.

(e) Quite los 2 soportes inferiores del radiador.

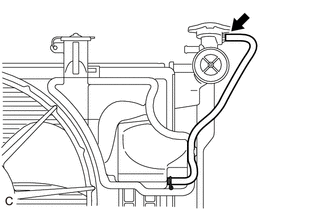

(f) Desconecte la manguera del depósito auxiliar del conjunto del radiador.

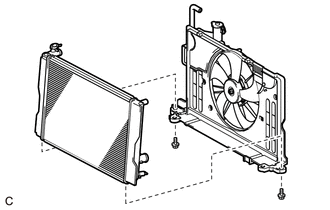

(g) Quite los 2 pernos y extraiga la cubierta del ventilador del conjunto del radiador.

AVISO:

Procure no dañar el conjunto del radiador cuando extraiga la cubierta del ventilador.
