INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL RECIPIENTE (CONJUNTO DEL RECIPIENTE DE CARBÓN)

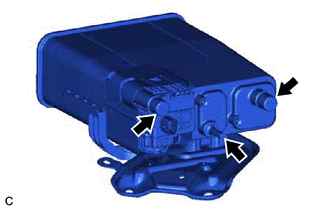

(a) Compruebe visualmente el recipiente (conjunto del recipiente de carbón).

(1) Compruebe visualmente si hay grietas o daños en el recipiente (conjunto del recipiente de carbón).

Si se encuentran grietas o daños, sustituya el recipiente (conjunto del recipiente de carbón).

(b) Compruebe el funcionamiento del recipiente (conjunto del recipiente de carbón).

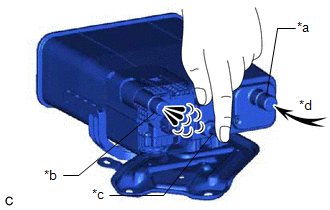

(1) Con la lumbrera de purga cerrada, aplique aire a 0.5 kPa (0.005 kgf/cm2, 0.1 lb/pulg2) por la lumbrera de la tubería de ventilación, y compruebe que circula aire por la lumbrera de la tubería de aireación.

Si el resultado no es el especificado, reemplace el recipiente (conjunto del recipiente de carbón).

*a

Lumbrera de la tubería de ventilación

*b

Lumbrera de la tubería de aireación

*c

Lumbrera de la tubería de purga

*d

Aire

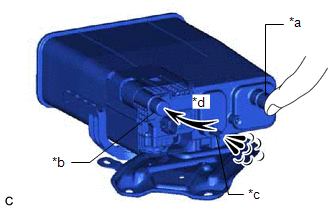

(2) Con la lumbrera de la tubería de ventilación cerrada, aplique aire a 0.5 kPa (0.005 kgf/cm2, 0.1 lb/pulg2) por la lumbrera de la tubería de aireación, y compruebe que circula aire por la lumbrera de purga.

Si el resultado no es el especificado, reemplace el recipiente (conjunto del recipiente de carbón).

*a

Lumbrera de la tubería de ventilación

*b

Lumbrera de la tubería de aireación

*c

Lumbrera de la tubería de purga

*d

Aire

(c) Compruebe si hay fugas de aire.

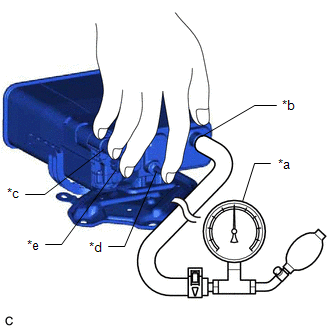

(1) Conecte un manómetro a la lumbrera de ventilación.

*a

Manómetro

*b

Lumbrera de la tubería de ventilación

*c

Lumbrera de la tubería de aireación

*d

Lumbrera de la tubería de purga

*e

Conector del subconjunto de la bomba de detección de fugas

(2) Con la lumbrera de purga, la lumbrera de aire y el conector del subconjunto de la bomba de detección de fugas cerrados, aplique 20 kPa (150 mmHg, 5.91 Hg.pulg.) de aire presurizado a la lumbrera de ventilación y después confirme que la presión se mantiene durante 1 minuto.

Si el resultado no es el especificado, reemplace el recipiente (conjunto del recipiente de carbón).

(d) Compruebe el subconjunto de la bomba de detección de fugas.

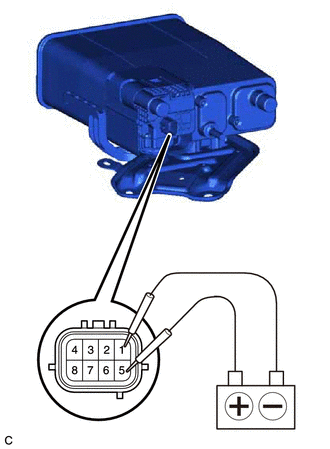

(1) Conecte un cable positivo (+) de la batería al terminal 5 y un cable negativo (-) al terminal 1.

(2) Asegúrese de que oye un clic procedente del subconjunto de la bomba de detección de fugas.

Si el resultado no es el especificado, sustituya el subconjunto de la bomba de detección de fugas.
