Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL RECIPIENTE (CONJUNTO DEL RECIPIENTE DE CARBÓN ACTIVO)

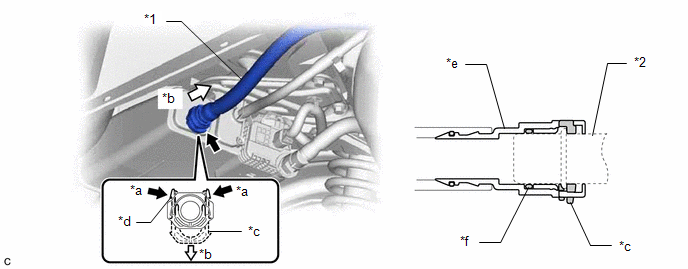

(a) Desconecte la manguera de la tubería de ventilación del recipiente (conjunto del recipiente de carbón activo).

*1

Tubería de ventilación

*2

Tubería (recipiente (conjunto del recipiente de carbón activo))

*a

Apretar

*b

Tirar

*c

Retén

*d

Lengüeta

*e

Conector del tubo

*f

Junta tórica

AVISO:

  • Antes de realizar esta operación, elimine la suciedad y las partículas extrañas del conector del tubo.
  • Debe evitar arañar o ensuciar las piezas al desconectarlas, ya que el conector del tubo tiene una junta tórica que sella el tubo.
  • Realice esta tarea a mano. No utilice herramientas.
  • No doble, retuerza ni gire la tubería de ventilación.
  • Proteja las piezas desconectadas cubriéndolas con bolsas de plástico tras desconectar la tubería de ventilación.
  • Si el conector del tubo y la tubería están atascados, tire de ellos y empújelos para desatascarlos.

OBSERVACIÓN:

No extraiga el retén.

(1) Apriete las lengüetas del retén para extraer las garras de bloqueo y tire hacia abajo como se muestra en la ilustración.

(2) Extraiga la tubería de ventilación.

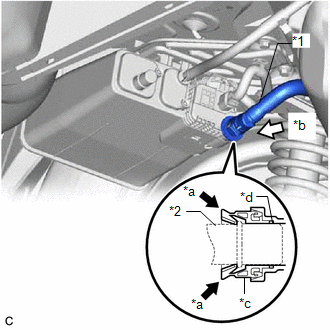

(b) Desconecte la tubería de aireación del subconjunto de la bomba de detección de fugas.

AVISO:

  • Antes de realizar esta operación, elimine la suciedad y las partículas extrañas del conector del tubo.
  • Debe evitar arañar o ensuciar las piezas al desconectarlas, ya que el conector del tubo tiene una junta tórica que sella el tubo.
  • Realice esta tarea a mano. No utilice herramientas.
  • Procure no doblar, retorcer ni curvar a la fuerza la tubería de aire.
  • Proteja las piezas desconectadas cubriéndolas con bolsas de plástico tras desconectar la tubería de aire.
  • Si el conector del tubo y la tubería están atascados, tire de ellos y empújelos para desatascarlos.

(1) Empuje firmemente el tubo de la tubería de aireación hacia el subconjunto de la bomba de detección de fugas.

(2) Apriete el conector del tubo como se muestra en la ilustración.

(3) Extraiga el tubo de la tubería de aireación.

*1

Tubo de la tubería de aireación

*2

Tubo (subconjunto de la bomba de detección de fugas)

*a

Apretar

*b

Empujar

*c

Conector del tubo

*d

Junta tórica

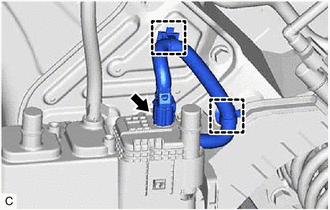

(c) Desconecte el conector del subconjunto de la bomba de detección de fugas.

(d) Desconecte el mazo de cables de las 2 abrazaderas.

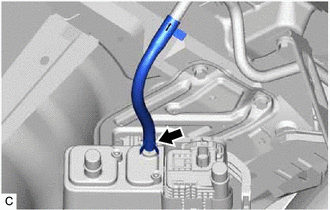

(e) Deslice el clip y desconecte la manguera de la tubería de purga del recipiente (conjunto del recipiente de carbón activo).

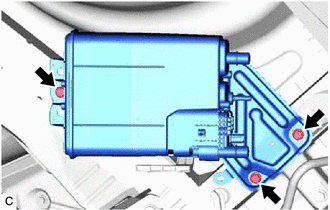

(f) Extraiga los 3 pernos y el recipiente (conjunto del recipiente de carbón activo).

2. EXTRAIGA EL SUBCONJUNTO DE LA BOMBA DE DETECCIÓN DE FUGAS

(a) Antes de el subconjunto de la bomba de detección de fugas del recipiente de carbón, limpie el subconjunto del recipiente de carbón activo con aire comprimido para eliminar partículas extrañas de su interior.

AVISO:

  • Limpie el subconjunto del recipiente de carbón con aire únicamente.
  • No utilice gasolina, diluyentes ni disolventes.

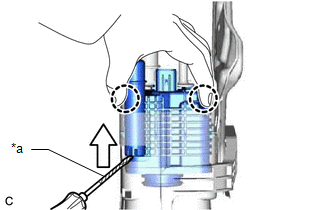

(b) Mientras desengancha las 2 garras, como se muestra en la ilustración, tire hacia arriba del subconjunto de la bomba de detección de fugas con un destornillador para extraerlo.

OBSERVACIÓN:

Envuelva con cinta protectora la punta del destornillador antes de utilizarlo.

*a

Cinta protectora

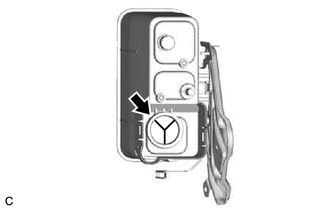

(c) Compruebe si hay partículas extrañas en el subconjunto del recipiente de carbón activo, como lodo o agua.

(1) Inspeccione visualmente el interior del subconjunto del recipiente de carbón activo en busca de partículas extrañas.

(2) Sujete el subconjunto del recipiente de carbón activo al revés para asegurarse de que no hay partículas extrañas.

Si hay partículas extrañas en el subconjunto del recipiente de carbón activo, sustituya el recipiente (conjunto del recipiente de carbón activo).
