COMPONENTES

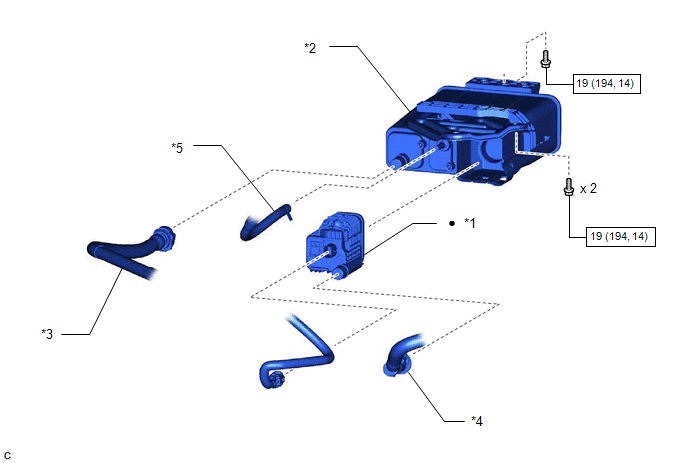

ILUSTRACIÓN

*1

SUBCONJUNTO DE LA BOMBA DE DETECCIÓN DE FUGAS

*2

SUBCONJUNTO DEL RECIPIENTE DE CARBÓN ACTIVO

*3

MANGUERA DE LA TUBERÍA DE VENTILACIÓN

*4

TUBO DE AIREACIÓN

*5

MANGUERA DE LA TUBERÍA DE PURGA

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

●

Pieza no reutilizable
