DESMONTAJE

PROCEDIMIENTO

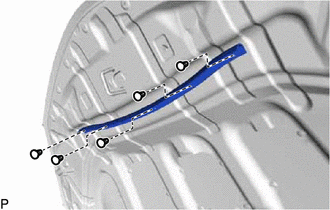

1. EXTRAIGA EL SELLO QUE UNE EL SOPORTE DEL RADIADOR AL CAPÓ

(a) Utilice un extractor de clips y extraiga los 5 clips del sello del soporte del capó al radiador y el sello del soporte del capó al radiador.

2. EXTRAIGA EL SUBCONJUNTO DE LA BOQUILLA DEL LAVAPARABRISAS

Haga clic aquí

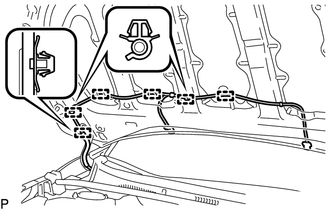

3. DESCONECTE EL CONJUNTO DE LA MANGUERA DEL LAVAPARABRISAS

(a) Desenganche las 6 abrazaderas y desconecte el conjunto de la manguera del lavaparabrisas.

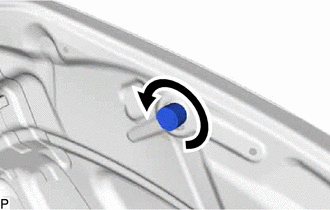

4. EXTRAIGA EL ELEMENTO AMORTIGUADOR DEL PARACHOQUES DEL CAPÓ

(a) Extraiga el elemento amortiguador del parachoques del capó como se muestra en la ilustración.

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.

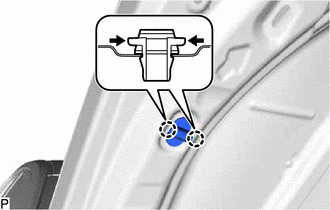

5. EXTRAIGA EL CLIP DEL PROTECTOR DEL CAPÓ

(a) Suelte las 2 garras y quite el clip del protector del capó como se muestra en la ilustración.
