Toyota Corolla Manual de Taller: InspecciÓn En El VehÍculo

INSPECCIÓN EN EL VEHÍCULO

PROCEDIMIENTO

1. INSPECCIONE EL SUBCONJUNTO DEL CAPÓ

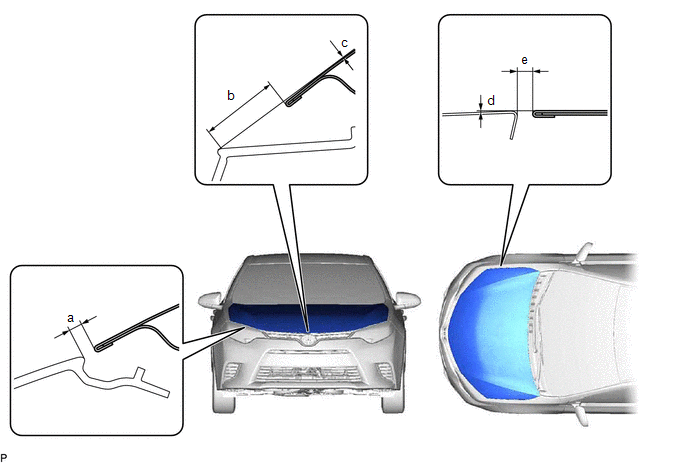

(a) Compruebe si las medidas de espacio libre de las áreas de "a" a "e" están dentro de los valores estándar.

Holgura estándar

Área	Medida	Área	Medida
a	1.65 a 5.65 mm (0.0650 a 0.222 pulg.)	b	21 a 25 mm (0.827 a 0.984 pulg.)
c	-1.5 a 1.5 mm (-0.0591 a 0.0591 pulg.)	d	-1.5 a 1.5 mm (0.0591 a 0.0591 pulg.)
e	2.0 a 5.0 mm (0.0787 a 0.197 pulg.)	-	-
