Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

• Siga el mismo procedimiento en los lados derecho e izquierdo.
• El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL CABLE DE BLOQUEO INTERIOR DE LA PUERTA TRASERA

Haga clic aquí

2. INSTALE EL CONJUNTO DEL CABLE DE CONTROL REMOTO DE LA CERRADURA DE LA PUERTA TRASERA

Haga clic aquí

3. INSTALE EL CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA CON MOTOR

AVISO:

• Si vuelve a utilizar el conjunto de la cerradura de las puertas traseras con motor, sustituya el sello del mazo de cables de la cerradura por uno nuevo.
• No permita que se adhiera grasa o polvo a la superficie de instalación del sello del mazo de cables de la cerradura de la puerta.
• Si se vuelve a utilizar el sello del mazo de cables de la cerradura de la puerta o si dicho sello está dañado, puede introducirse agua. Esto puede provocar una avería en el conjunto de la cerradura de la puerta trasera con motor.

(a) Aplique grasa multiusos en las piezas deslizantes del conjunto de la cerradura de la puerta trasera con motor.

(b) Si vuelve a utilizar el conjunto de la cerradura de la puerta trasera con motor:

(1) Coloque un nuevo sello para el mazo de cables de la cerradura de la puerta en el conjunto de la cerradura de la puerta trasera con motor.

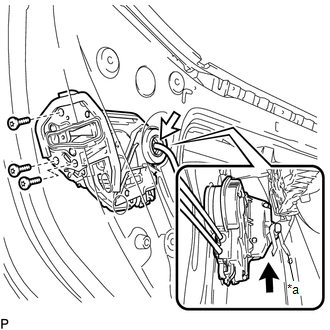

(c) Conecte el conjunto de la cerradura de la puerta trasera con motor la placa de desbloqueo del subconjunto del bastidor de la manilla exterior de la puerta trasera y ajústela al panel de la puerta trasera. OBSERVACIÓN: Asegúrese de que la placa de desbloqueo del subconjunto del bastidor de la manilla exterior de la puerta trasera esté bien conectada al conjunto de la cerradura de las puertas traseras con motor.

*a Placa de desbloqueo

(d) Instale el conjunto de la cerradura de la puerta trasera con motor con los 3 tornillos con una llave de cubo "TORX" T30.

Torque:

5.0 N·m {51 kgf·cm, 44 in·lbf}

(e) Conecte el conector.

4. INSTALE EL SUBCONJUNTO DE LA VENTANILLA TRASERA

Haga clic aquí

5. INSTALE EL CRISTAL DE LA VENTANILLA LATERAL TRASERA DE LA PUERTA TRASERA

Haga clic aquí

6. INSTALE EL SUBCONJUNTO DEL MARCO INFERIOR TRASERO DE LA VENTANILLA DE LA PUERTA TRASERA

Haga clic aquí

7. COLOQUE LA JUNTA DE VENTILACIÓN DE LA PUERTA TRASERA N° 1

Haga clic aquí

8. INSTALE EL CARRIL DE LA VENTANILLA TRASERA

Haga clic aquí

9. CONECTE LA BANDA PROTECTORA DE LA PUERTA TRASERA

Haga clic aquí

10. INSTALE LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA TRASERA

Haga clic aquí

11. INSTALE LA BANDA PROTECTORA INTERIOR DEL CRISTAL DE LAS VENTANILLAS TRASERAS

Haga clic aquí

12. INSTALE EL SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA TRASERA

Haga clic aquí

13. INSTALE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO CON PANEL BASE DEL REPOSABRAZOS DE LA PUERTA TRASERA

Haga clic aquí

14. INSTALE EL CONJUNTO DEL REPOSABRAZOS TRASERO

Haga clic aquí

15. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

16. INICIALICE EL SISTEMA DE ELEVALUNAS ELÉCTRICO

Haga clic aquí

17. REVISE EL FUNCIONAMIENTO DEL ELEVALUNAS ELÉCTRICO

Haga clic aquí
