Toyota Corolla Manual de Taller: Interruptor De Advertencia De Desbloqueo

Toyota Corolla Manual de Taller / Interior del vehículo / Cerradura De La Puerta / Interruptor De Advertencia De Desbloqueo

Componentes

COMPONENTES

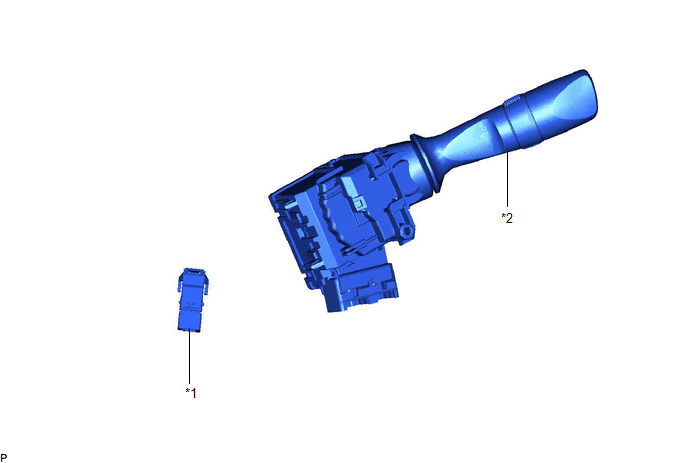

ILUSTRACIÓN

*1

CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO

*2

CONJUNTO DEL INTERRUPTOR DEL LIMPIAPARABRISAS

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL LIMPIAPARABRISAS

Haga clic aquí .

2. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO

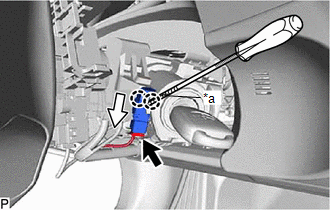

(a) Desconecte el conector.

*a

Cinta protectora

(b) Utilice un destornillador con la punta envuelta en cinta protectora para desenganchar las 2 garras y extraer el conjunto del interruptor de advertencia de desbloqueo del soporte superior de la columna de dirección como se muestra en la ilustración.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO

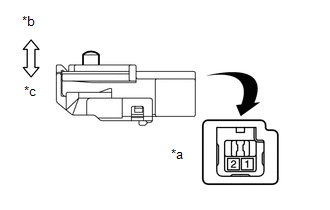

*a

Componente no conectado al mazo de cables

(Conjunto del interruptor de advertencia de desbloqueo)

*b

Interruptor sin pulsar

*c

Interruptor pulsado

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1 - 2

Interruptor no pulsado (llave extraída)

10 kΩ o superior

1 - 2

Interruptor pulsado (llave introducida)

Inferior a 1 Ω

Si el resultado no es el especificado, sustituya el conjunto del interruptor de advertencia de desbloqueo.

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO

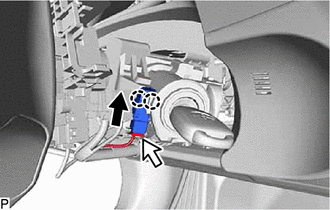

(a) Enganche las 2 garras para instalar el conjunto del interruptor de advertencia de desbloqueo en el soporte superior de la columna de dirección como se muestra en la ilustración.

(b) Conecte el conector.

2. INSTALE EL CONJUNTO DEL INTERRUPTOR DEL LIMPIAPARABRISAS

Haga clic aquí .
