INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA IZQUIERDA CON MOTOR

(a) Compruebe el funcionamiento del motor de bloqueo de la puerta.

(1) Aplique tensión de la batería y compruebe el funcionamiento del motor del cierre de la puerta.

OK:

Conexión

Resultado

Terminal positivo (+) de la batería → Terminal 4 (L)

Terminal negativo (-) de la batería → Terminal 1 (UL)

Se bloquea

Terminal positivo (+) de la batería → Terminal 1 (UL)

Terminal negativo (-) de la batería → Terminal 4 (L)

Se desbloquea

Si el resultado no es el especificado, reemplace el conjunto de la cerradura de la puerta trasera izquierda con motor.

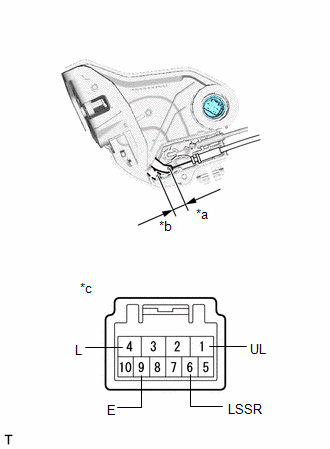

*a

Desbloquear

*b

Bloquear

*c

Componente no conectado al mazo de cables

(Conjunto de la cerradura de la puerta trasera izquierda con motor)

(b) Compruebe el funcionamiento del interruptor de detección de desbloqueo. Con sistema de llave inteligente o con sistema antirrobo

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

6 (LSSR) - 9 (E)

Bloqueada

10 kΩ o superior

6 (LSSR) - 9 (E)

Desbloqueada

Inferior a 1 Ω

Si el resultado no es el especificado, reemplace el conjunto de la cerradura de la puerta trasera izquierda con motor.

2. INSPECCIONE EL CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA DERECHA CON MOTOR

(a) Compruebe el funcionamiento del motor de bloqueo de la puerta.

(1) Aplique tensión de la batería y compruebe el funcionamiento del motor del cierre de la puerta.

OK:

Conexión

Resultado

Terminal positivo (+) de la batería → Terminal 4 (L)

Terminal negativo (-) de la batería → Terminal 1 (UL)

Se bloquea

Terminal positivo (+) de la batería → Terminal 1 (UL)

Terminal negativo (-) de la batería → Terminal 4 (L)

Se desbloquea

Si el resultado no es el especificado, reemplace el conjunto de la cerradura de la puerta trasera derecha con motor.

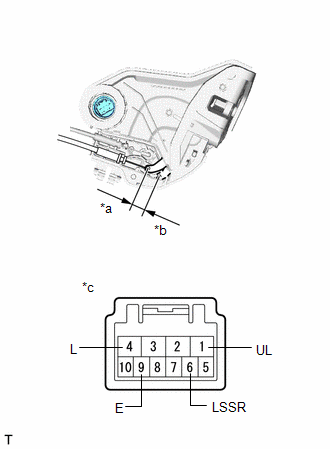

*a

Desbloquear

*b

Bloquear

*c

Componente no conectado al mazo de cables

(Conjunto de la cerradura de la puerta trasera derecha con motor)

(b) Compruebe el funcionamiento del interruptor de detección de desbloqueo. Con sistema de llave inteligente o con sistema antirrobo

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

6 (LSSR) - 9 (E)

Bloqueada

10 kΩ o superior

6 (LSSR) - 9 (E)

Desbloqueada

Inferior a 1 Ω

Si el resultado no es el especificado, reemplace el conjunto de la cerradura de la puerta trasera derecha con motor.
