Toyota Corolla Manual de Taller: Ajuste

AJUSTE

PRECAUCIÓN / AVISO / OBSERVACIÓN

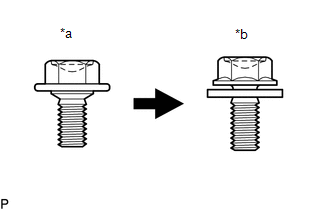

*a

Perno de centraje

*b

Perno estándar

OBSERVACIÓN:

  • Los pernos de centraje se utilizan en el montaje de la bisagra y del bloqueo del capó. El capó y el cierre del mismo no pueden ajustarse con los pernos de centraje instalados. Sustituya los pernos de centraje por pernos estándar cuando haga los ajustes.
  • El par de apriete especificado para los pernos estándar se muestra en la tabla de pernos estándar.

    Haga clic aquí

PROCEDIMIENTO

1. INSPECCIONE EL SUBCONJUNTO DEL CAPÓ

Haga clic aquí

2. AJUSTE EL SUBCONJUNTO DEL CAPÓ

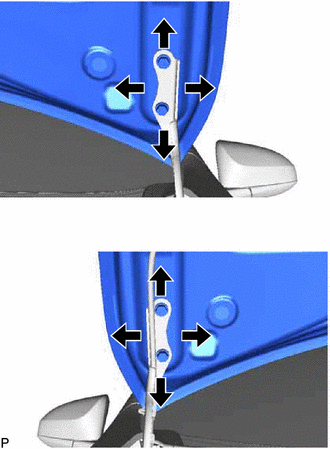

(a) Ajuste el capó vertical y horizontalmente.

(1) Afloje los pernos de la bisagra del capó.

(2) Ajuste la holgura entre el capó y la aleta delantera. Para ello, desplace el capó.

(3) Tras el ajuste, apriete los pernos de la bisagra.

Torque:

13 N·m {133 kgf·cm, 10 ft·lbf}

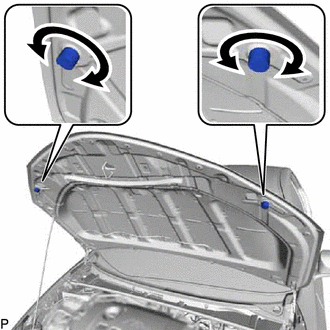

(b) Ajuste la altura del extremo delantero del capó con elementos amortiguadores del parachoques del capó.

(1) Ajuste los elementos amortiguadores del parachoques del capó de manera que el capó y la aleta queden alineados a la misma altura.

OBSERVACIÓN:

Gire los elementos amortiguadores del parachoques del capó para subir o bajar el extremo delantero del capó.

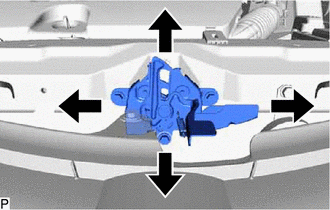

(c) Ajuste el bloqueo del capó.

(1) Afloje los 3 pernos.

(2) Apriete los pernos tras el ajuste.

Torque:

7.5 N·m {76 kgf·cm, 66 in·lbf}

(3) Compruebe que percutor se ajusta al bloqueo del capó sin dificultades.

    Desmontaje

    Montaje
