Toyota Corolla Manual de Taller: Interruptor De Las Luces De Freno

Componentes

COMPONENTES

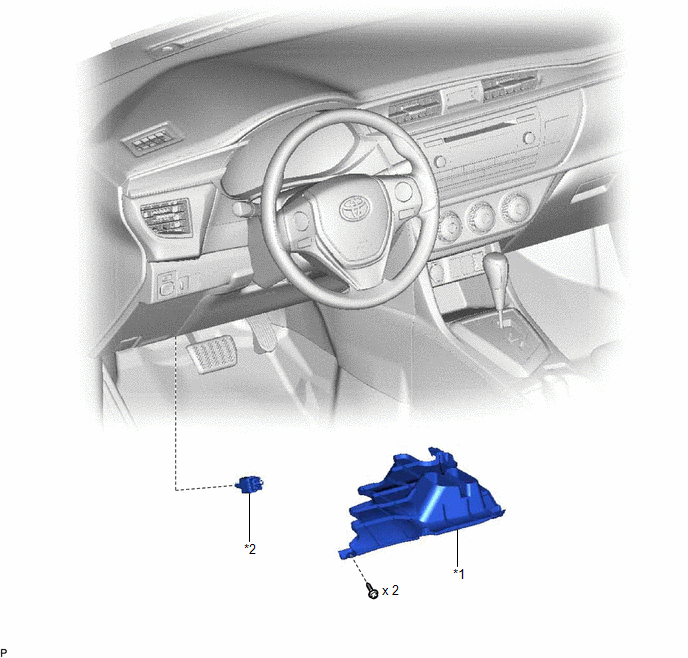

ILUSTRACIÓN

*1

SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 1

*2

CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 1

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO

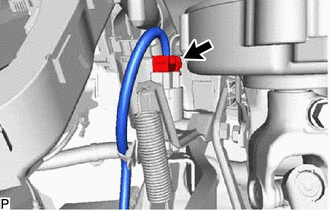

(a) Desconecte el conector.

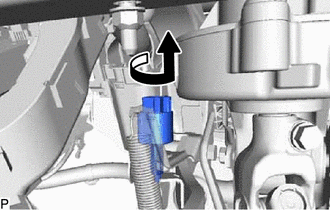

(b) Gire el conjunto del interruptor de las luces de freno en el sentido contrario a las agujas del reloj para extraerlo.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1 - 2

Patilla del interruptor pulsada

10 kΩ o superior

Patilla del interruptor no pulsada

Inferior a 1 Ω

3 - 4

Patilla del interruptor pulsada

Inferior a 200 Ω

Patilla del interruptor no pulsada

10 kΩ o superior

Si el resultado no es el especificado, sustituya el conjunto del interruptor de las luces de freno.

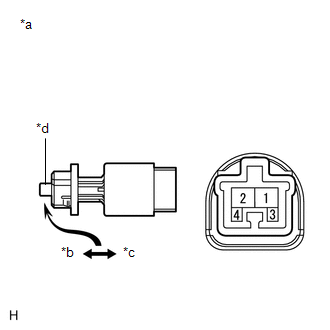

*a

Componente no conectado al mazo de cables

(Conjunto del interruptor de las luces de freno)

*b

Sin pulsar

*c

Pulsado

*d

Patilla del interruptor

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO

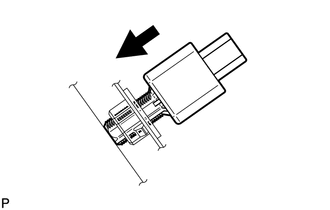

(a) Inserte el conjunto del interruptor de las luces de freno hasta que el manguito roscado entre en contacto con el pedal.

AVISO:

Cuando inserte el conjunto del interruptor de las luces de freno, apoye el pedal por atrás para impedir que se hunda dentro.

(b) Gire el conjunto del interruptor de las luces de freno un cuarto de vuelta a la derecha para instalar el conjunto del interruptor de las luces de freno.

Torque:

1.5 N·m {15 kgf·cm, 13 in·lbf}

o menos

AVISO:

Cuando inserte el conjunto del interruptor de las luces de freno, apoye el pedal por atrás para impedir que se hunda dentro.

(c) Conecte el conector.

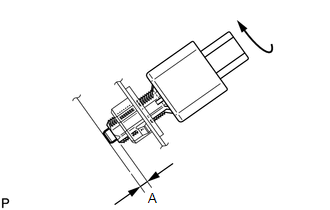

(d) Compruebe el saliente del émbolo.

Área

Medida

A

0.5 a 2.6 mm (0.0197 a 0.102 pulg.)

Si la medida del saliente no coincide con la especificada, revise de nuevo la instalación del interruptor e inspeccione el ajuste del pedal del freno, si es necesario.

Haga clic aquí

AVISO:

No pise ni sostenga el pedal del freno.

2. INSTALE EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 1

Haga clic aquí
