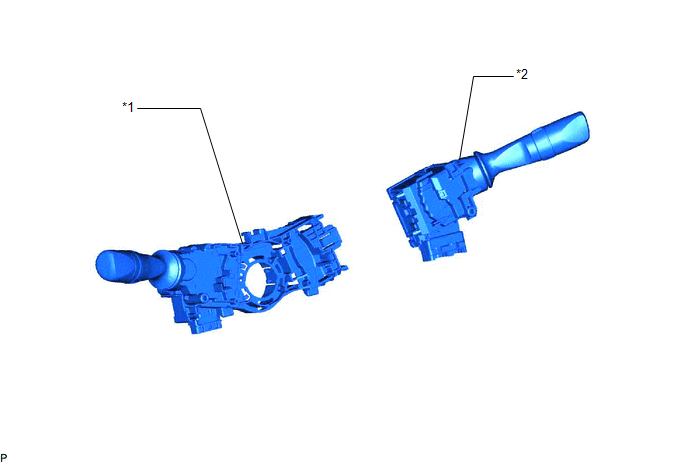

Componentes COMPONENTES ILUSTRACIÓN
|
*1 | CONJUNTO DEL INTERRUPTOR DE GRADUACIÓN DE LA LUZ DE LOS FAROS |
*2 | CONJUNTO DEL INTERRUPTOR DEL LIMPIAPARABRISAS | ExtracciÓn EXTRACCIÓN PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO DEL CABLE ESPIRAL CON SENSOR Haga clic aquí
 2. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL LIMPIAPARABRISAS
Haga clic aquí 3. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE GRADUACIÓN DE LA LUZ DE LOS FAROS
| (a) Desconecte el conector. | |

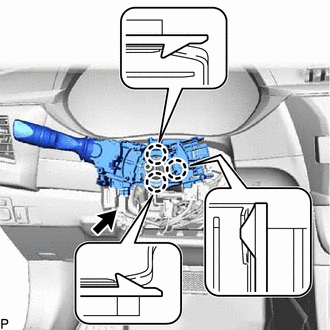

(b)
Desenganche con un destornillador las 3 garras para extraer el conjunto
del interruptor de graduación de la luz de los faros. InspecciÓn INSPECCIÓN PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE GRADUACIÓN DE LA LUZ DE LOS FAROS
| (a) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar: Interruptor de control de las luces |
Conexión del tester | Estado |
Valor especificado | |
18 (T) - 15 (EL) |
Interruptor de control de las luces apagado (DRL OFF*2) |
10 kΩ o superior | |
19 (H) - 15 (EL) |
10 kΩ o superior | |
20 (A)*1 - 15 (EL) |
10 kΩ o superior | |
18 (T) - 15 (EL) |
Interruptor de control de las luces en la posición TAIL |
Inferior a 1 Ω | |
18 (T) - 15 (EL) |
Interruptor de control de las luces en posición HEAD |
Inferior a 1 Ω | |
19 (H) - 15 (EL) |
Inferior a 1 Ω | |
20 (A)*1 - 15 (EL) |
Interruptor de control de las luces en posición AUTO (DRL) |
Inferior a 1 Ω | Interruptor de graduación de la luz |
Conexión del tester | Estado |
Valor especificado | |
16 (HL) - 15 (EL) |
Interruptor de graduación de la luz en posición LOW |
Inferior a 1 Ω | |
14 (HU) - 15 (EL) |
Interruptor de graduación de la luz en posición HIGH |
Inferior a 1 Ω | |
14 (HU) - 15 (EL) |
Interruptor de graduación de la luz en posición HIGH FLASH |
Inferior a 1 Ω | |
17 (HF) - 15 (EL) |
Inferior a 1 Ω | Interruptor de los intermitentes |
Conexión del tester | Estado |
Valor especificado | |
12 (TR) - 15 (EL) |
Ponga el interruptor de los intermitentes en punto muerto |
10 kΩ o superior | |
11 (TL) - 15 (EL) | 10 kΩ o superior | |
12 (TR) - 15 (EL) |
Interruptor de los intermitentes en posición de giro a la derecha |
Inferior a 1 Ω | |
11 (TL) - 15 (EL) |
Interruptor de los intermitentes en posición de giro a la izquierda |
Inferior a 1 Ω |
- *1: Para el interruptor de control de las luces con posición AUTO o DRL
- *2: Con Interruptor DRL OFF
Si el resultado no es el especificado, reemplace el conjunto del interruptor de graduación de la luz de los faros. |
 |
|

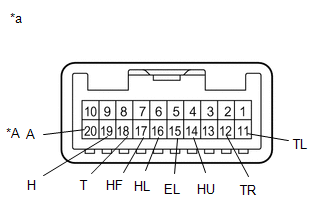

*A | Para el interruptor de control de las luces con posición AUTO o DRL | |
*a | Componente no conectado al mazo de cables
(Conjunto del interruptor de graduación de la luz de los faros) | | | InstalaciÓn INSTALACIÓN PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL INTERRUPTOR DE GRADUACIÓN DE LA LUZ DE LOS FAROS
(a) Enganche las 3 garras e instale el conjunto del interruptor de graduación de la luz de los faros.
(b) Conecte el conector. 2. INSTALE EL CONJUNTO DEL INTERRUPTOR DEL LIMPIAPARABRISAS
Haga clic aquí  3. INSTALE EL SUBCONJUNTO DEL CABLE ESPIRAL CON SENSOR
Haga clic aquí |
