Toyota Corolla Manual de Taller: Interruptor De Advertencia De Riesgo

Componentes

COMPONENTES

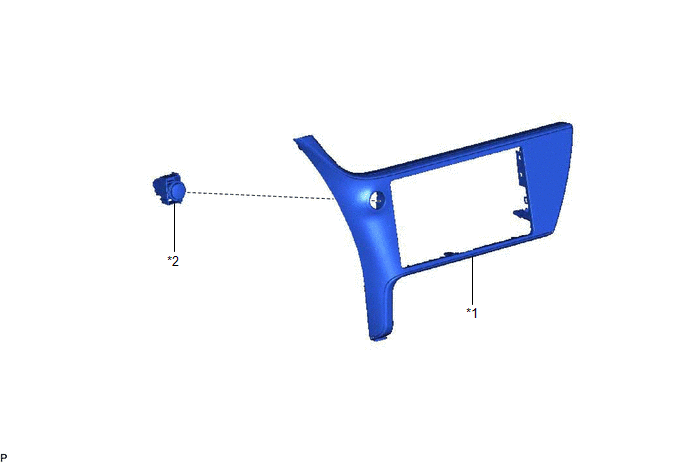

ILUSTRACIÓN

*1

SUBCONJUNTO CENTRAL DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

*2

CONJUNTO DEL INTERRUPTOR DEL INDICADOR DE ADVERTENCIA DE RIESGO

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL SUBCONJUNTO CENTRAL DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL INDICADOR DE LAS LUCES DE EMERGENCIA

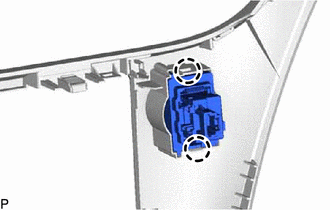

(a) Suelte las 2 garras para retirar el conjunto del interruptor del indicador de advertencia de riesgo.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL INDICADOR DE LAS LUCES DE EMERGENCIA

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

4 (TB) - 1 (E)

Interruptor de advertencia de riesgo desactivado

10 kΩ o superior

Interruptor de advertencia de riesgo activado

Inferior a 1 Ω

Si el resultado no es el especificado, reemplace el conjunto del interruptor del indicador de advertencia de riesgo.

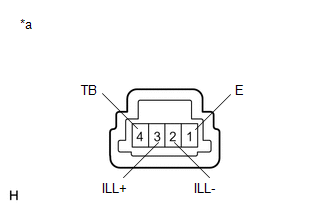

*a

Componente no conectado al mazo de cables

(Conjunto del interruptor del indicador de las luces de emergencia)

(b) Inspección de la iluminación

(1) Aplique tensión de la batería auxiliar al conjunto del interruptor de las luces de emergencia y compruebe si el interruptor se enciende.

OK:

Estado

Valor especificado

Terminal positivo (+) de la batería →Terminal 3 (ILL+)

Terminal negativo (-) de la batería → Terminal 2 (ILL-)

Se enciende

Si el resultado no es el especificado, reemplace el conjunto del interruptor del indicador de advertencia de riesgo.

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL INTERRUPTOR DEL INDICADOR DE LAS LUCES DE EMERGENCIA

(a) Enganche las 2 garras e instale el conjunto del interruptor del indicador de advertencia de riesgo.

2. INSTALE EL SUBCONJUNTO CENTRAL DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

Haga clic aquí
