InspecciÓn En El VehÍculo

INSPECCIÓN EN EL VEHÍCULO

PROCEDIMIENTO

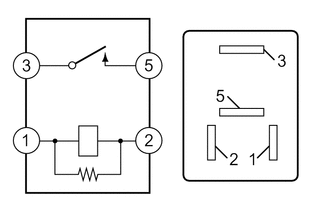

1. INSPECCIONE EL CONJUNTO DEL RELÉ DEL MOTOR DE ARRANQUE

(a) Verifique la resistencia.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

3 - 5

Tensión de la batería no aplicada a los terminales 1 y 2

10 kΩ o superior

Tensión de la batería aplicada a los terminales 1 y 2

Inferior a 1 Ω

Si el resultado no es el especificado, sustituya el conjunto del relé del motor de arranque.
