Toyota Corolla Manual de Taller: Sistema De Arranque

Toyota Corolla Manual de Taller / Motor Sistema híbrido / Arranque Del 2zr-fae / Sistema De Arranque

UbicaciÓn De Las Piezas

UBICACIÓN DE LAS PIEZAS

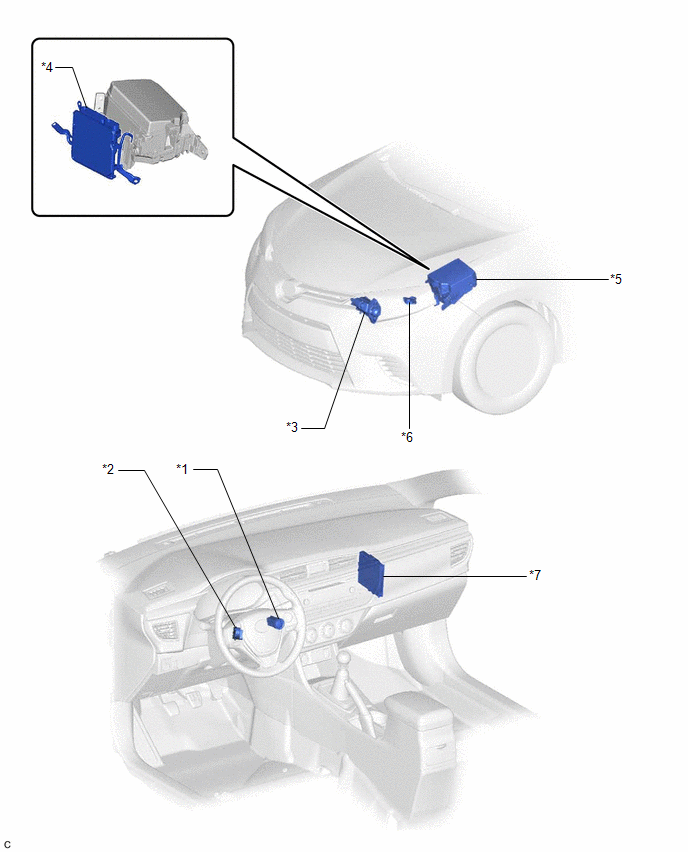

ILUSTRACIÓN

*1	INTERRUPTOR DEL MOTOR (con sistema de llave inteligente)	*2	CONJUNTO DEL INTERRUPTOR DE ENCENDIDO O DEL MOTOR DE ARRANQUE (sin sistema de llave inteligente)
*3	CONJUNTO DEL MOTOR DE ARRANQUE	*4	ECM
*5	CONJUNTO DEL BLOQUE DE RELÉS Y BLOQUE DE EMPALMES DEL COMPARTIMIENTO DEL MOTOR - RELÉ ST N° 1	*6	INTERRUPTOR DE POSICIÓN DE ESTACIONAMIENTO/PUNTO MUERTO
*7	ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)	-	-

Diagrama Del Sistema

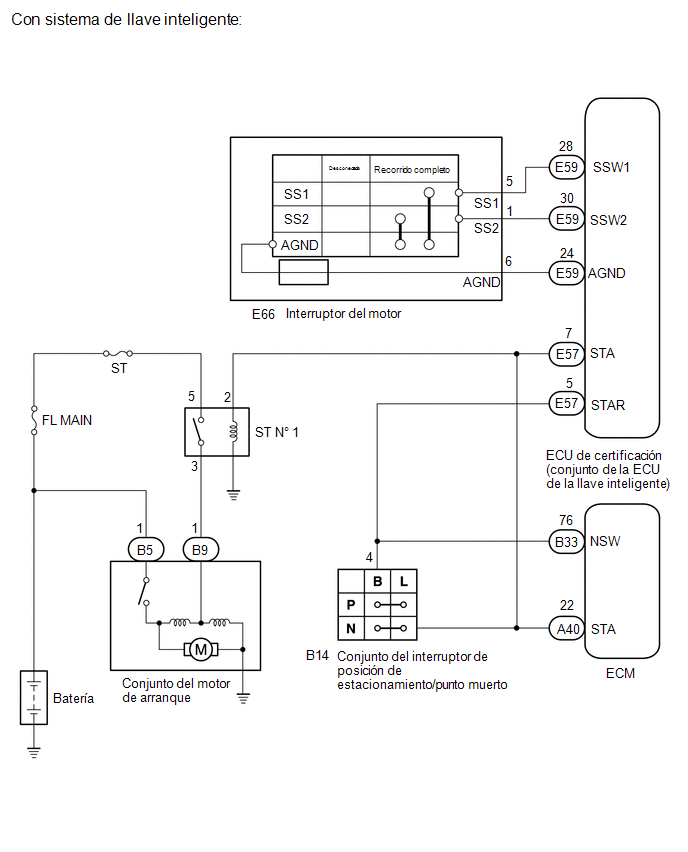

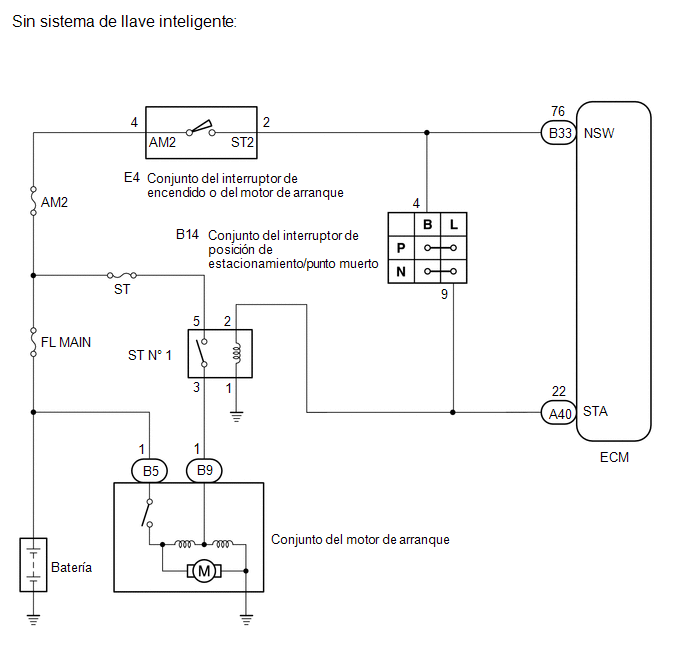

DIAGRAMA DEL SISTEMA
