Toyota Corolla Manual de Taller: InspecciÓn En El VehÍculo

INSPECCIÓN EN EL VEHÍCULO

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DE LAS LUCES TRASERAS DERECHAS

(a) Desconecte el conector L31 derecho del conjunto de las luces traseras.

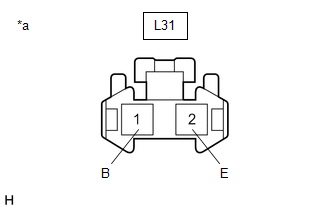

*a

Vista frontal del conector del mazo de cables

(al conjunto derecho de las luces traseras)

(b) Mida la tensión en el conector del lado del mazo de cables según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

L31-1 (B) - L31-2 (E)

Motor arrancado, la palanca de cambios no está en posición R

Inferior a 1 V

Motor arrancado, palanca de cambios en posición R

11 a 14 V

Si el resultado no es el especificado, repare o reemplace el mazo de cables o el conector.

2. REVISE EL CONJUNTO DE LAS LUCES TRASERAS IZQUIERDAS

(a) Desconecte el conector L30 del conjunto izquierdo de las luces traseras.

*a

Vista frontal del conector del mazo de cables

(al conjunto izquierdo de luces traseras)

(b) Mida la tensión en el conector del lado del mazo de cables según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

L30-1 (B) - L30-2 (E)

Motor arrancado, la palanca de cambios no está en posición R

Inferior a 1 V

Motor arrancado, palanca de cambios en posición R

11 a 14 V

Si el resultado no es el especificado, repare o reemplace el mazo de cables o el conector.
