UBICACIÓN DE LAS PIEZAS

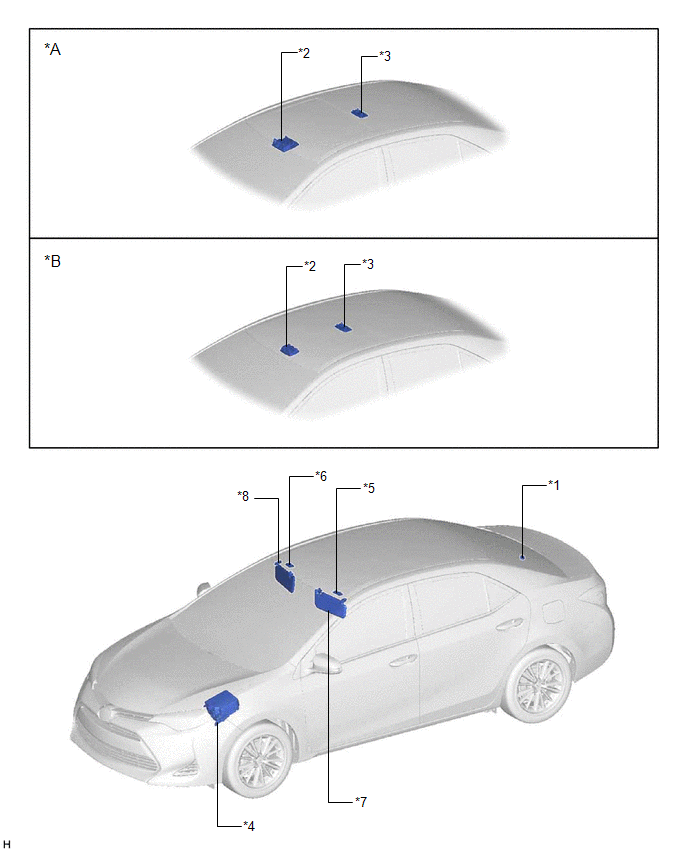

ILUSTRACIÓN

*A

Con techo deslizante

*B

Sin techo deslizante

*1

CONJUNTO DE LA LUZ DEL COMPARTIMIENTO DE EQUIPAJES N° 1

*2

CONJUNTO DE LA LUZ DE LECTURA DE MAPAS

*3

CONJUNTO DE LA LUZ INTERIOR N° 1

*4

CONJUNTO DEL BLOQUE DE RELÉS Y BLOQUE DE EMPALMES DEL COMPARTIMIENTO DEL MOTOR

- FUSIBLE ALT

- FUSIBLE ECU-B

- FUSIBLE DOME

*5

CONJUNTO DE LA LUZ DE CORTESÍA IZQUIERDO

*6

CONJUNTO DE LA LUZ DE CORTESÍA DERECHO

*7

CONJUNTO DEL PARASOL IZQUIERDO

*8

CONJUNTO DEL PARASOL DERECHO

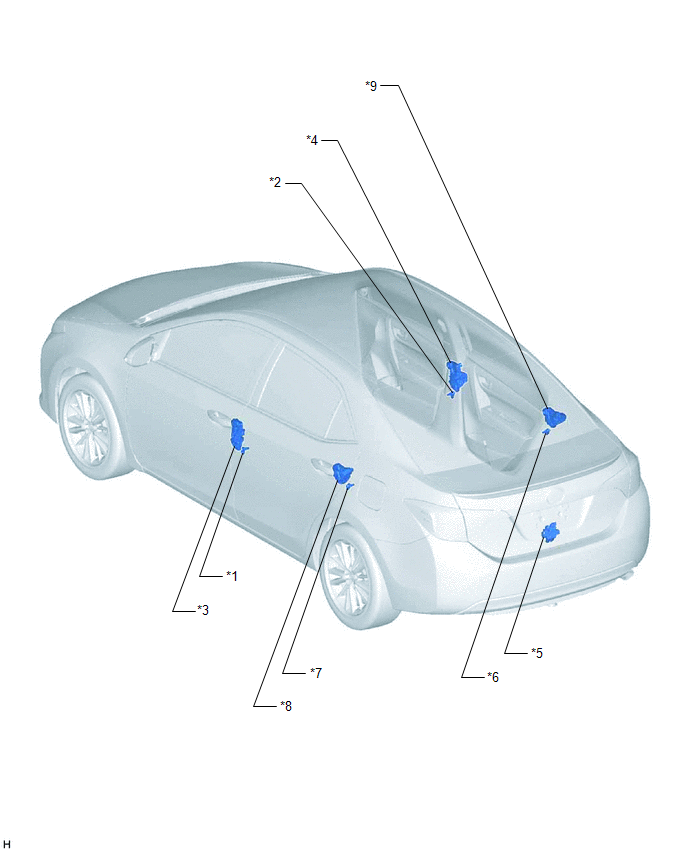

ILUSTRACIÓN

*1

CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA (IZQUIERDA)

*2

CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA (DERECHA)

*3

CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA IZQUIERDA CON MOTOR

*4

CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA DERECHA CON MOTOR (con sistema inalámbrico de bloqueo centralizado de puertas)

*5

CONJUNTO DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

*6

CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA TRASERA (DERECHA)

*7

CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA TRASERA (IZQUIERDA)

*8

CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA IZQUIERDA CON MOTOR (con sistema de llave inteligente o con sistema antirrobo)

*9

CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA DERECHA CON MOTOR (con sistema de llave inteligente o con sistema antirrobo)

-

-

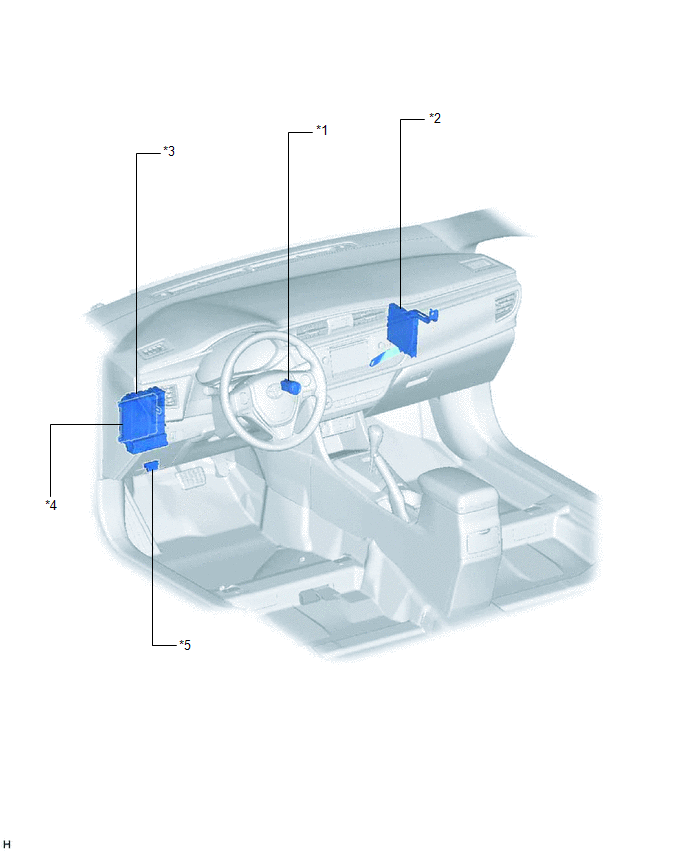

ILUSTRACIÓN

*1

INTERRUPTOR DEL MOTOR (con sistema de llave inteligente)

*2

ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE) (con sistema de llave inteligente)

*3

CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

- RELÉ ACC

- RELÉ IG1 N° 1

- FUSIBLE ACC

- FUSIBLE ECU-IG N° 1

- RELÉ DE CORTE DE LA LUZ DEL TECHO

*4

ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

*5

DLC3

-

-
